• Echelles: 1 de tension avec fond d'échelle 500 V rms
2 de courant à sélection automatique avec fond d'échelle
à 2 A rms et 6 A rms
• Précision:
- Tension: 0,5% du fond d'échelle (signal minimum mesurable: 4% fond d'échelle)
- Courant: 0,5% du fond d'échelle (signal minimum mesurable: 20 mA)
- Energie Active classe 2 (CEI-EN 61036)
- Energie Réactive classe 3 (CEI-EN 61268)
• TV sélectionnables: primaire 1÷9999 V ou 10÷65 kV; secondaire 230 V
• TA sélectionnables: primaire 1÷9999 A; secondaire 5 A
• Tension d'isolation: 4 kV entre les bornes
• Température de fonctionnement: 0 °C ÷ +50 °C
• Humidité relative: 10%÷90% sans condensation
• Boîtiers:
- Version sur panneau arrière: matériau de classe V0 conforme aux
normes UL 94, dimensions normalisées 96x96 mm conformes
aux normes DIN 43700
- Version modulaire: matériau de classe V0 conforme aux normes UL 94,
boîtier 9 modules DIN couleur gris RAL-7035
Analyseurs de réseau
Référence Modèle
VN811600 ADR-R-Vision Analyseur de réseau version panneau arrière 96x96 mm
VN812400 ADR-D-Vision Analyseur de réseau version modulaire 9 DIN

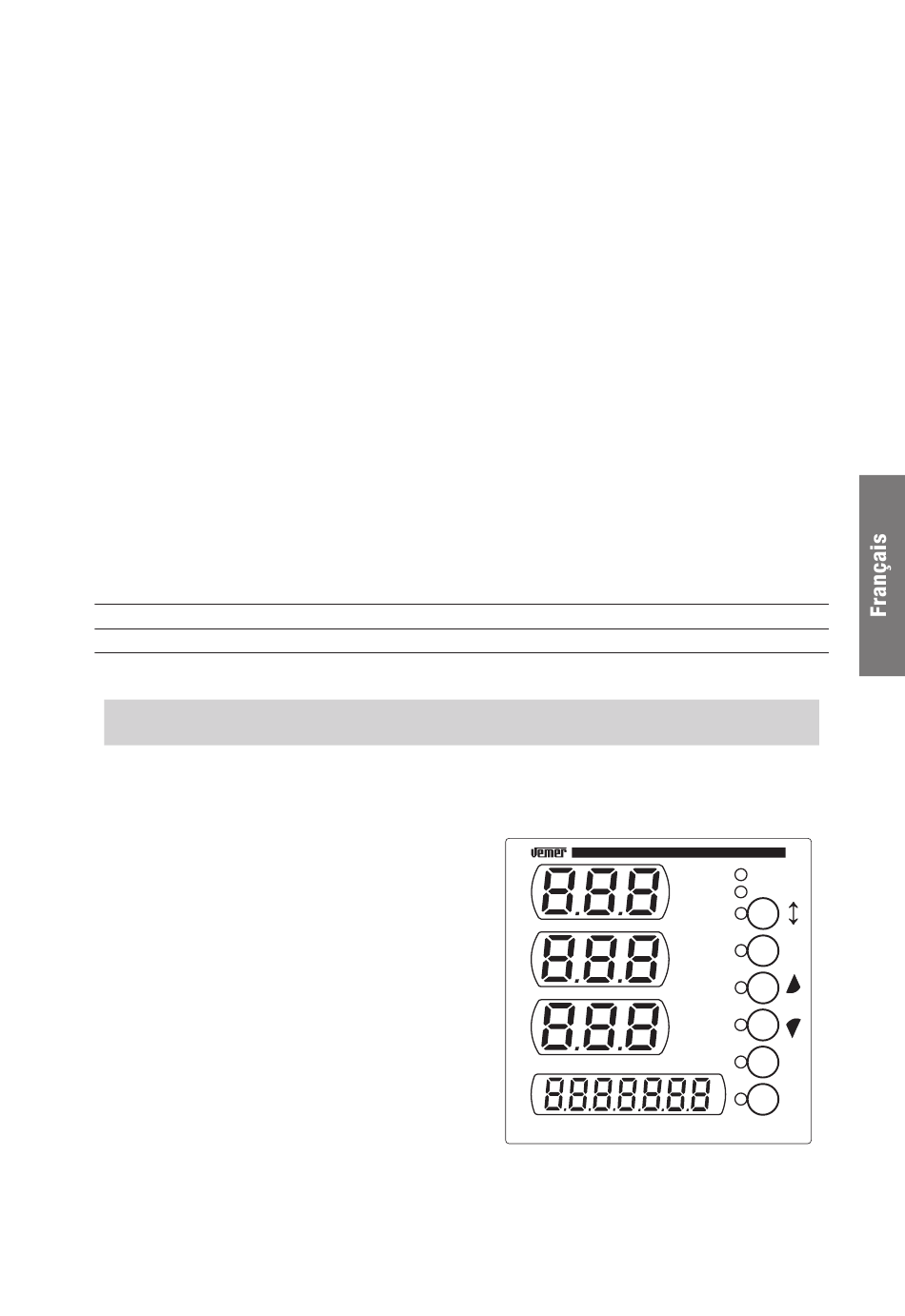

DESCRIPTION DE L'INSTRUMENT
Afficheur et visualisation
• Les grandeurs V, A, W et PF sont
représentées par les valeurs des trois
phases et la valeur de système, avec
un affichage à trois digits
• Pour les grandeurs Wh et varh il n'est
par contre affiché que la valeur de
système, à sept digits (avec le préfixe
correspondant).
• Pour les grandeurs de phase, deux
leds d'indication pour les préfixes k et M
s'allumant en fonction du préfixe
correspondant à l'unité de
mesure affichée.
Description
- 35 -
Manuel d'Utilisation Analyseur de Réseau ADR-Vision
L1
L2
L3
k
ADR-R Vision
k
M
V
A
Sys
W
PF
Wh
OK
M
varh Prg
