MODE D'EMPLOI
Système de détection intelligent T60
Utilisation de l'aimant permanent
Pour pouvoir passer d'un mode de fonctionnement à l'autre, un contact à
lames souples intégré doit être actionné dans le circuit. Pour que cette
commutation se passe bien, 2 points essentiels doivent être observés :
1. Commutation du contact à lames souples
Pour que le contact à lames souples commute de façon sûre, il doit être excité pendant
au moins 3 secondes par l'aimant. Inversement, le contact à lames souples ne doit pas
être excité pendant au moins 3 secondes par l'aimant pour revenir en position initiale.
Une pause d'au moins 3 secondes doit être respectée entre deux cycles
d'actionnement.

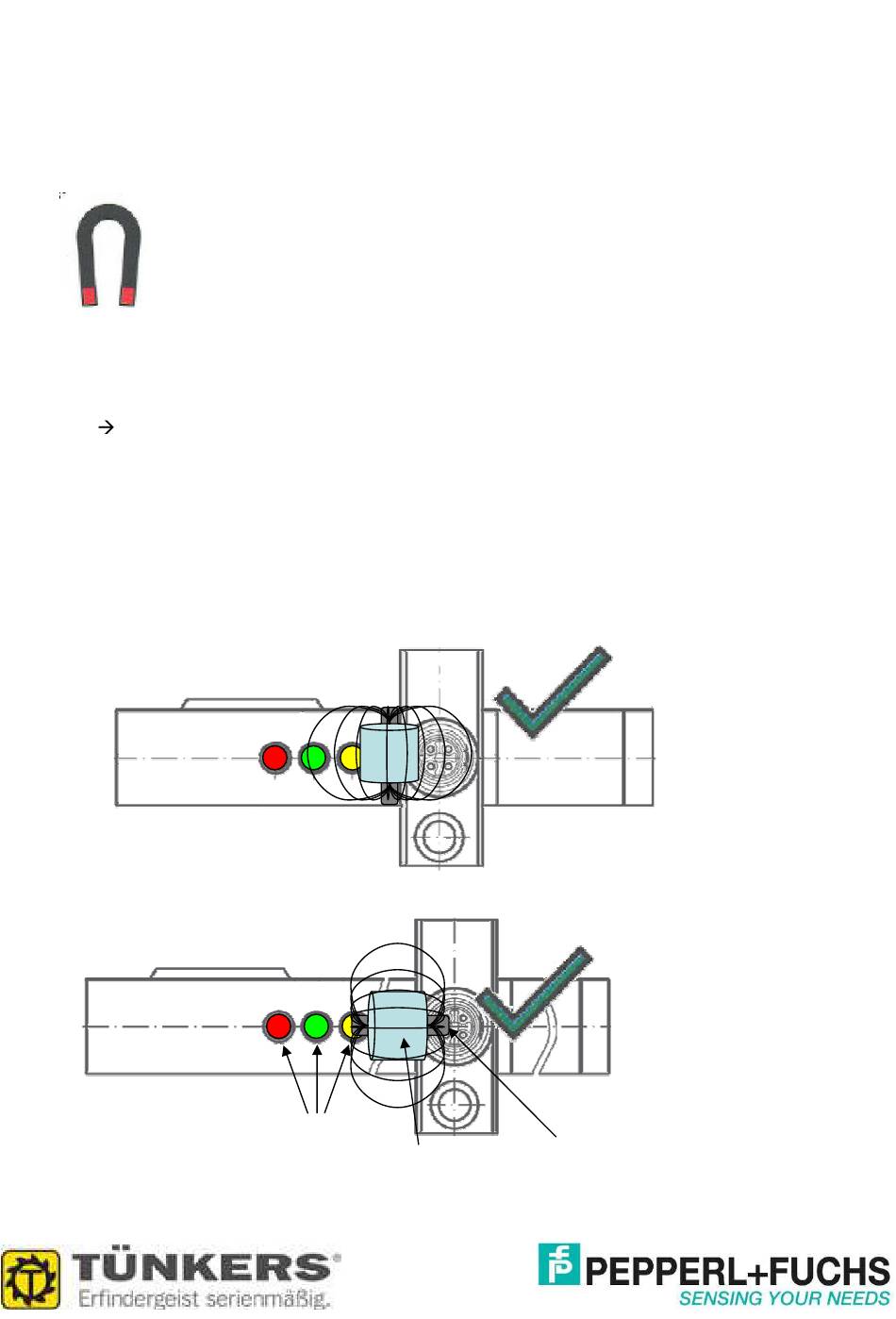

2. Sens du champ magnétique
Le contact à lames souples ne commute qu'il est traversé dans le bon sens par les
lignes de champ magnétique. Pour les 4 différents systèmes de détection T60, cela
donne :
APH 50, no. 242161 - #126794 NCN1-F87AA-E8-C-V1
APH 63, no. 242140 - #128582 NCN1-F87BA-E8-C-V1
APH 40, no. 242142 - #130046 NCN1-F87CA-E8-C-V1
APH 80, no. 242141 - #130048 NCN1-F87DA-E8-C-V1
Pour l'actionnement, des aimants du type DM 10-10 NDFEB de Pepperl+Fuchs sont
recommandés (no. 392959).
DEL
Aimant
Melanie Zercher
Etat : 21.03.2014
page 6
7.01.2011
Contact à
lames souples
