TECElogo – instructions de montage
1
16–25 mm
32–63 mm
2
876 00 xx
3
max.
500 rpm
4
TECElogo
1
90°
870 xx xx
min. 2 x

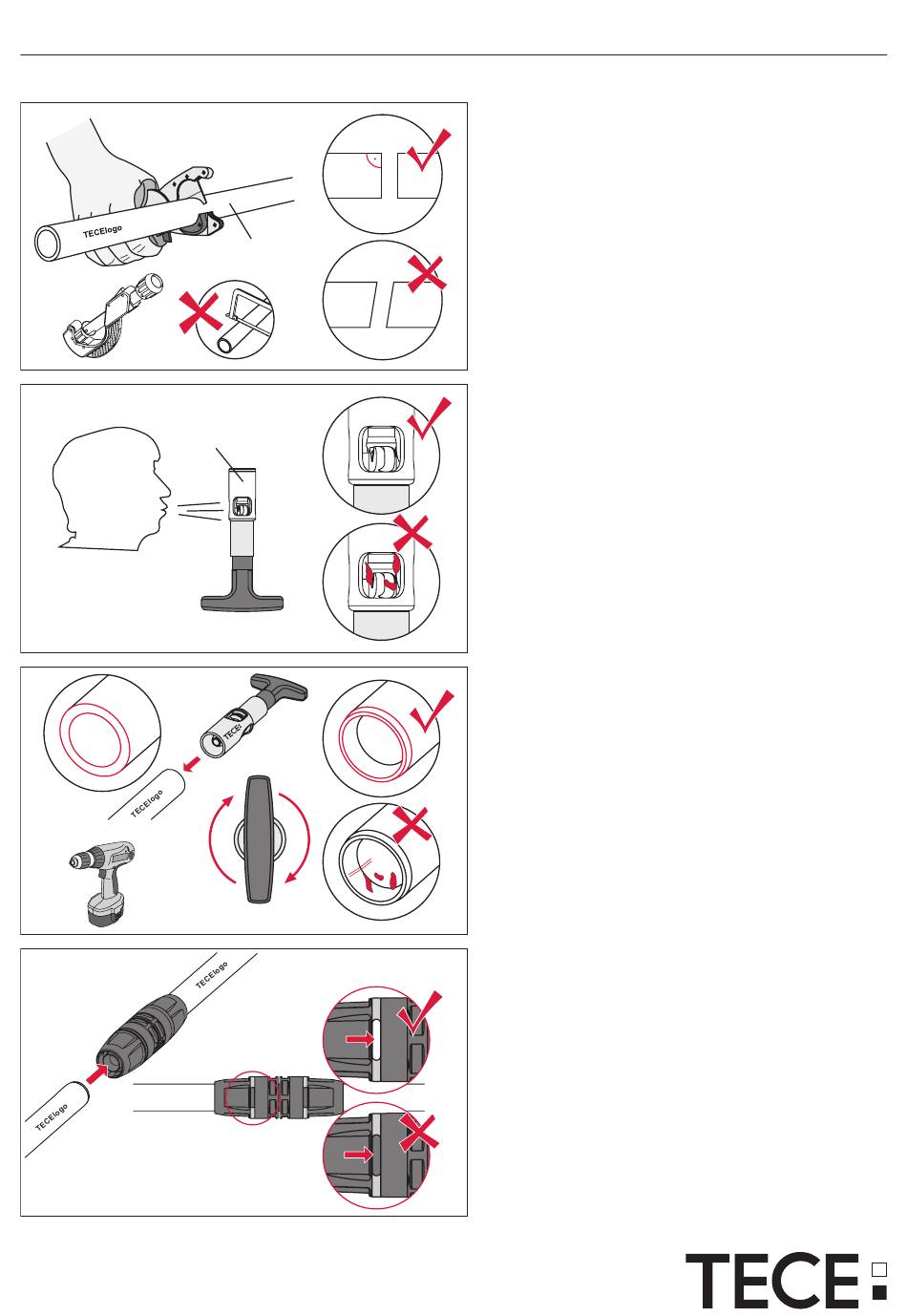

■ Les raccords TECElogo doivent être utilisés
uniquement avec des tubes TECElogo.
■ Le tube doit être coupé uniquement avec un
coupe tube TECElogo. Il faut s'assurer que
la coupe du tube soit faite à angle droit –
les coupes à d'autres angles ne sont pas
autorisées (1).
■ Pour ébavurer et chanfreiner le tube, seul
l'ébavureur TECElogo est autorisé.
L'ébavureur doit être sans saleté ni copeau
et tout autre élément étranger doit être enlevé
avant chaque opération (2).
■ Enfoncer l'ébavureur TECElogo jusqu'à ce que
le tube arrive en butée et effectuer au moins
2 rotations complètes dans le sens horaire.
Une visseuse sans fil peut être utilisée à
condition que la vitesse de rotation n'excède
pas 500tr/min (3).
■ Après l'ébavurage, l'extrémité du tube doit avoir
un chanfrein lisse et identique sur l'extérieur et
l'intérieur (3).
■ Avant d'insérer le tube dans le raccord
TECElogo, enlever du tube toute saleté
ou copeau restant. Dans le cas d'un tube
endommagé (ex : la présence de stries),
l'extrémité endommagée doit être recoupée
et le tube doit être ébavuré de nouveau (3).
■ Pour éviter la présence de saletés, ne pas
enlever les capuchons de protection avant le
tout début du raccordement du tube au raccord
■ Enfoncer le tube TECElogo jusqu'au fond
du raccord. Le raccordement est bien
effectué quand le tube est visible dans la
fenêtre d'inspection.
