PANNEAUX DE COMMANDE

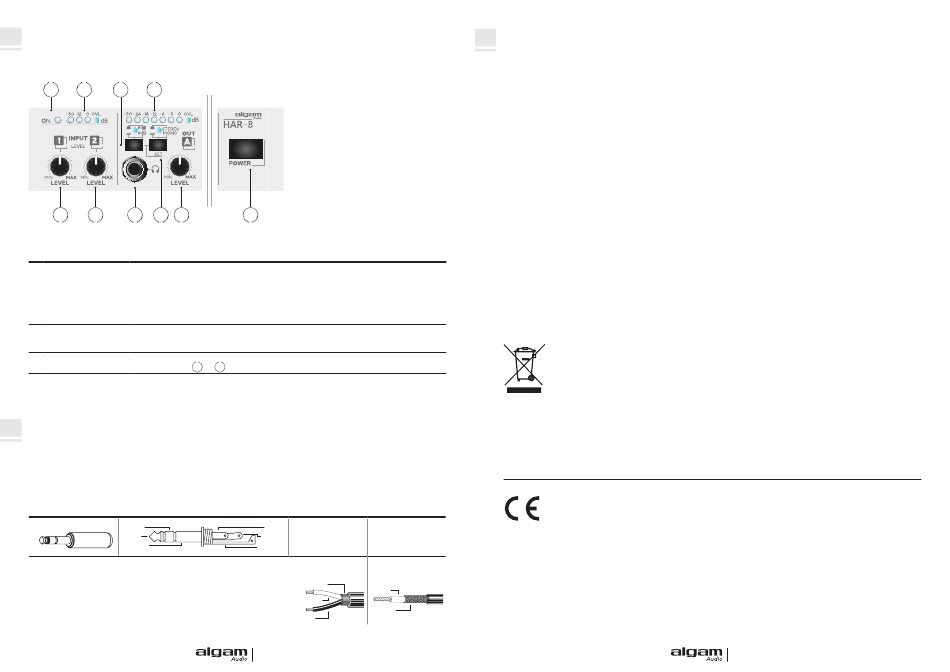

FACE AVANT - CONTRÔLES
6
7
8
9
10
11
12
13
14
FONCTIONS
DESCRIPTION
Ce sont des sorties stéréo (TRS) adaptées pour alimenter des casques . Bien que des
casque de 32 ohms et moins puissent être utilisés, un casque avec une impédance plus
Sorties avant
élevée (> 60 Ohms) est recommandé pour limiter la distorsion aux niveaux de sorties
12
pour casque
élevés . Ces sorties sont connectées en parallèle avec les sorties arrières : si des casques
(canaux A à H)
sont connectés simultanément sur les sorties avant et arrière, l'impédance de charge
sera divisée par deux, nécessitant des casques avec une impédance suffisamment éle-
vée .
Interrupteurs
Ces interrupteurs définissent si le signal de la sortie correspondante est diffusé en
13
STÉRÉO/MONO
mono ou stéréo .
(canaux A à H)
Volume de sortie
Ces contrôles ajustent individuellement le volume des sorties pour la sortie
14
(canaux A à H)
correspondante
2
et
WARNING : SHOCK HAZARD - DO NOT OPEN
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
ATTENTION : RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR
Interrupteur de mise
Active et désactive l'appareil . Assurez-vous de désactiver l'appareil lorsque vous ne
AVERTISSEMENT : NE PAS EXPOSER CE MATÉRIEL À LA PLUIE
15
OU L'HUMIDITÉ AFIN DE RÉDUIRE LE RISQUE D'INFLAMMATION
OU DE CHOC ÉLECTRIQUE.
sous tension
l'utilisez pas .
CONNECTIONS
Le HAR-8 utilise les types de connecteurs ci-dessous, pour lesquels l'affectation des broches doit respecter la spé-
cification suivante . Assurez-vous toujours d'utiliser de bons connecteurs et câbles pour garantir un fonctionnement
adéquat . Les connexions symétriques sont à préférer aux connexions asymétriques dans la mesure du possible . Évitez
les connexions asymétriques dépassant 2 mètres de longueur de câble .
STRUCTURE
6.35mm TRS-stereo
Anneau
Pointe
Manchon
Types de câbles
15
12
.
SYMÉTRIQUE
ASYMÉTRIQUE
Pointe
Pointe : rouge
Pointe : rouge
Anneau
Anneau : noir
Anneau + Manchon :
Manchon : blindage
blindage
Manchon
Câble blindé à
Câble blindé à
2 conducteurs
1 conducteur
Blindage
Rouge
Rouge
Blindage
Noir
P.8
CARACTÉRISTIQUES TECHNIQUES
> Puissance de sortie maximale par canal (impédance de charge 100 Ω) :
> Rapport signal/bruit:
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
> DHT (Distorsion harmonique totale) :
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
> Réponse en fréquence :
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
> Alimentation :
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
> Consommation électrique :
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
> Dimensions :
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
> Poids :
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des dé-
chets . La présence de ce symbole sur le produit ou sur la documentation correspondante
indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'évi-
ter tout dommage à l'environnement ou aux personnes consécutive à une élimination non
contrôlée des déchets .
Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation du-
rable des ressources naturelles . Nous conseillons aux utilisateurs non professionnels de contacter le reven-
deur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur
le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible .
Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et condi-
tions de leur contrat d'achat .
Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu'aux
directives européennes suivantes :
LVD Directive 2014/35/EU :
EMC Directive 2014/30/EU :
RoHS 2 Directive 2011/65/EU
La DECLARATION UE DE CONFORMITE est disponible sur demande à l'adresse suivante : contact@algam . n et
+21 dBm
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
90dBu (non pondéré 22Hz-22KHz)
< 0.01% (Ligne)
20Hz – 20 kHz
115-230V~ 50/60Hz
max . 30W
483 x 44,5 x 170mm
2,72 kg
