Sommaire des Matières pour Favero Electronics ASSIOMA PRO MX

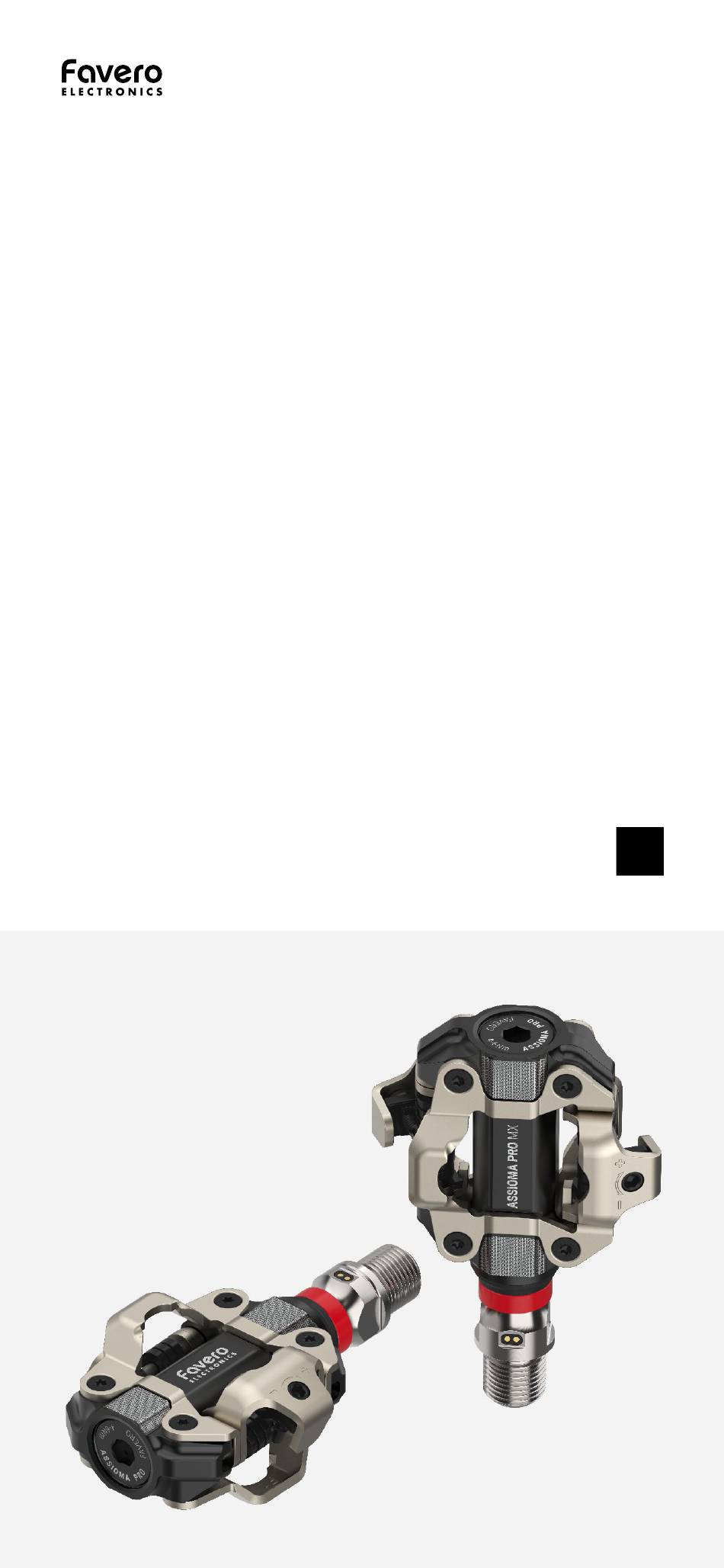

- Page 1 ASSIOMA PRO MX MANUEL D’UTILISATION...
- Page 2 Recharge de la batterie Passage du capteur simple au capteur double Démontage des pédales Réinstallation des pédales (sur un autre vélo) Comportement de la LED du capteur Entretien Pièces de rechange Hauteur d’appui (Stack height) Caractéristiques techniques Favero Electronics Garantie Copyright...
- Page 3 Veuillez toutefois lire le manuel suivant pour une bonne utilisation d’Assioma PRO MX. 2. Modèles ASSIOMA PRO MX-2 Art. 773-10-02 Pédales gauche et droite pour VTT avec capteur de puissance des deux côtés. ASSIOMA PRO MX-1 Art. 773-10-01 Pédale gauche pour VTT avec capteur de puissance.
- Page 4 Elle intègre une batterie rechargeable off rant une autonomie de fonctionnement d’au moins 60 heures. Assioma PRO MX est étanche à l’eau, à la boue et à la poussière (IP67) grâce à l’intégration complète des composants électroniques et de la batterie rechargeable au sein de l’axe.
- Page 5 5. Comment distinguer la pédale gauche de la droite Rainure sur l’axe gauche Pas de rainure sur l’axe droit Fig. 3 Axe et pédale gauche La pédale gauche est identifi ée par la lettre « L » sur une • face intérieure du système de clipsage L’axe gauche a une rainure près des fi...
- Page 6 Riding on rough terrain with drops of less than 61 cm. Assioma PRO MX a été réalisée pour les types de parcours jusqu’à la catégorie 3 (selon la norme ASTM F2043). Elle est conforme à la norme de sécurité DIN EN ISO 4210.
- Page 7 Procédez donc comme suit : 1. Vissez l’axe À LA MAIN sur la manivelle jusqu’au bout. voir la Fig. 5 Pédale gauche (L) dans le sens antihoraire Pédale droite (R) dans le sens horaire Fig. 5 N’utilisez aucun outil pour cette opération.
- Page 8 2. Placez la chaîne sur le plus grand plateau et le plus petit pignon pour qu’elle soit le plus proche possible de la manivelle. voir la Fig. 6 Fig. 6 3. Vérifi ez les distances pour éviter toute interférence Eff ectuez, à l’arrêt et à la main, un tour complet de • ...
- Page 9 Si la distance est inférieure à 4 mm, utilisez une ou deux rondelles (A1, A2). Utilisez uniquement les rondelles fournies par Favero Electronics. voir la Fig. 8 Fig. 8 3. Serrage sur la manivelle Complétez le serrage avec une clé dynamométrique en appliquant une valeur de 30- 40 Nm.
- Page 10 9. Fixation des cales Utilisez exclusivement les cales fournies Devant (compatibles SPD®) ou bien les cales originales Shimano® SM-SH51. Alignez la cale dans la position souhaitée et vissez les vis au couple de serrage de 4-6 Vis de fi xation Adaptateur de cales Cale Fig.
- Page 11 10. Réglage de la tension de déchaussage Réglez la tension de déchaussage sur la pédale avec une clé hexagonale de 3 mm. Il est recommandé de ne pas utiliser de clés hexagonales à tête sphérique. Le niveau de réglage peut être déterminé par la position de l’écrou de réglage ou en comptant le nombre de crans.
- Page 12 11. Mise en marche Assioma PRO MX se met en marche automatiquement en faisant tourner manuellement le capteur ou en commençant à pédaler, et s’éteint automatiquement au bout de 5 minutes d’inactivité pour préserver la durée de la batterie. Lors de la première utilisation, la mise en marche se fait en connectant quelques secondes Assioma PRO MX à...
- Page 13 12. Activation Tant qu’elle n’est pas activée, la pédale Assioma PRO MX ne transmet aucune donnée de puissance. L’activation se fait via l’appli Favero Assioma spécifi que, que vous pouvez télécharger gratuitement sur App Store et sur Google Play Store.
- Page 14 Dans les deux cas, pour ANT+ comme pour Bluetooth, seul le capteur gauche doit être associé. Dans le cas d’Assioma PRO MX-2 (avec un capteur par côté), la pédale gauche transmettra aussi les données enregistrées par la pédale droite à laquelle elle est couplée.
- Page 15 14. Longueur de la manivelle La longueur de la manivelle aff ecte le calcul de la puissance. Assioma PRO MX doit donc connaître cette valeur : une valeur incorrecte détermine des données de puissance erronées. Consultez le manuel de l’ordinateur de vélo pour défi nir correctement la longueur de la manivelle.
- Page 16 Assioma PRO MX d’un vélo à un autre. Le calibrage manuel peut être eff ectué via l’appli Favero Assioma ou via un ordinateur de vélo compatible, en suivant la procédure ci-dessous. De cette manière, les données déjà enregistrées depuis le dernier calibrage automatique seront écrasées.
- Page 17 Dans ce cas, vous devez les allumer ou les désactiver provisoirement sur l’ordinateur de vélo. 16. Première utilisation Lors de la première installation, Assioma PRO MX ne fournira aucune donnée de puissance à l’ordinateur de vélo tant que l’auto-calibrage interne n’aura pas été...
- Page 18 à celui nécessaire à Assioma PRO MX. Pour charger Assioma PRO MX, branchez le connecteur magnétique à un chargeur de batterie et connectez le connecteur magnétique à la pédale en l’approchant, comme illustré...
- Page 19 à un système avec capteur de puissance double, équivalent au produit Assioma PRO MX-2. Pour convertir Assioma PRO MX-1 en MX-2, après avoir acheté l’article spécifi é précédemment, la conversion doit être eff ectuée à travers l’option spécifi que de l’appli Favero Assioma : Paramètres - De la version unilatéral à...
- Page 20 Clignotement rapide et continu Indique le moment d’allumage d’Assioma PRO pendant 3 secondes Un bref clignotement toutes les 3 Indique qu’Assioma PRO MX est allumé secondes Allumée fi xe Indique que la batterie est en charge Un bref clignotement toutes les Indique que la batterie est complètement...
- Page 21 4 - 6 et 5 - 7 Nm respectivement. Voir le Chap. 23. 2. Nettoyage Pour le nettoyage d’Assioma PRO MX, utilisez un chiff on humide. N’utilisez pas de substances chimiques agressives telles que l’essence, le gazole et les dérivés du pétrole en...
- Page 22 23. Pièces de rechange Pour plus d’informations sur les pièces de rechange, visitez la boutique sur le site https://cycling.favero.com Vue éclatée des composants CORPS DE LA PÉDALE: End cap Kit Gauche PRO MX 4-6Nm Art. 773-10-20 1x corps de la pédale Screw cap gch (noir) gauche Screw cap dte (rouge)
- Page 23 24. Hauteur d’appui (Stack height) 25. Caractéristiques techniques Code du produit : ASSIOMA PRO MX-2 (art. 773-10-02), capteur de puissance sur les deux pédales ASSIOMA PRO MX-1 (art. 773-10-01), capteur de puissance sur la pédale gauche uniquement Données transmises : ANT+ &...
- Page 24 Poids de la pédale avec 191,4 g capteur de puissance : Poids de la pédale sans 191,2 g capteur de puissance : Hauteur pile de pédale: 11,2 mm Hauteur cale Shimano: 6.0 mm Hauteur totale de la pile: 17.2 mm Matériau de l’axe de pédale : Acier inoxydable AINSI 630 Roulements :...
- Page 25 26. Favero Electronics Le produit Assioma PRO MX est entièrement conçu, fabriqué et assemblé par Favero Electronics en Italie dans le respect de normes de qualité et de sécurité rigoureuses et en ayant recours à un personnel hautement qualifi é.
- Page 26 ASSIOMA Téléchargez l’appli Favero...
