18.
Carte option MC1 : Mesure courant
18.1.
En mode INSTALLATEUR, dans le menu "Ventilation / Carte mesure de courant", cela place
la sortie Ventilation au ralenti (équivalent 0%) et permet de régler le seuil (consommation en
courant) en dessous duquel un défaut doit être constaté.
Toujours en mode INSTALLATEUR et dans le menu "Ventilation / Carte mesure de courant",
le relais de la carte option est fermé si la sortie consomme plus ou autant que le seuil fixé.
Il est ouvert si la consommation en courant est en dessous du seuil.
18.2.
Le relais de la carte option s'ouvre si un défaut de mesure de courant dure plus d'une
minute. Si le défaut disparaît, aussitôt le contact se referme.
18.3.

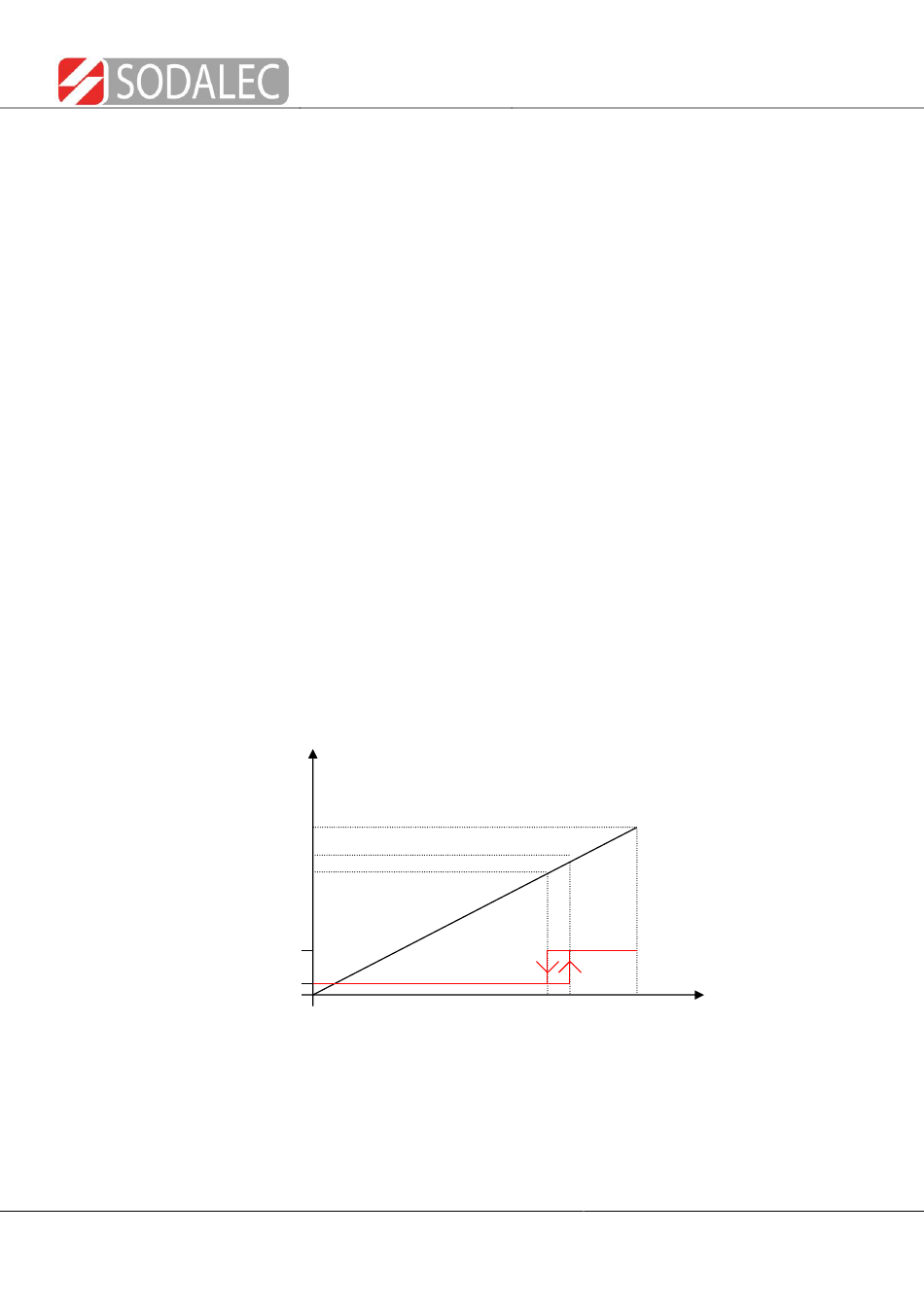

Une hystérésis est associée au fonctionnement du relais de la carte option. Ainsi, si le relais
ne fait pas contact, il faudra que le courant mesuré soit au-dessus du seuil fixé en partie
installateur + 1 valeur.
Seuil fixé en partie
utilisateur
Seuil fixé en partie
Utilisateur + 1
Seuil fixé en partie
utilisateur
Etat du
relais
Thermostat
Notice_MVA_Connect_V1.0_A_20190212.docx
Réglage du seuil
Défaut
Hystérésis
100
FERMÉ
OUVERT
0
Notice MVA Connect
Version 1.0-A du 12/02/2019
- 29 / 34 -
10A
Courant mesuré
