Tool Instruction
Trousse d'adaptateurs de l'outil de rinçage du
refroidisseur d'air de suralimentation (CAC)
4328192R2
Tool Number: 09-925-01

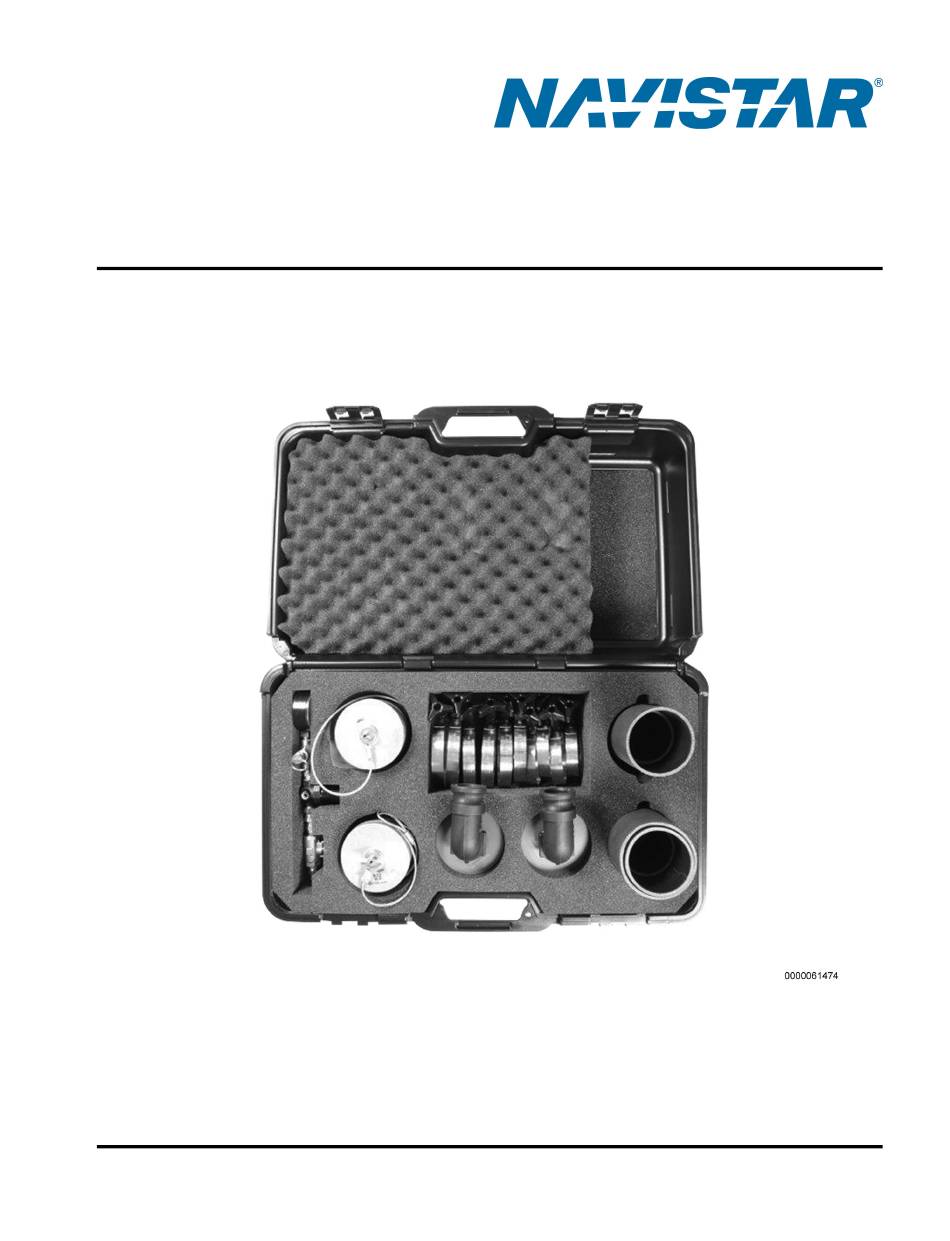

Figure 1. Trousse d'adaptateurs de l'outil de rinçage du refroidisseur d'air de suralimentation (CAC)
1
Avant de procéder à une intervention, lisez tous les avis de sécurité énoncés dans la section « Informations en matière de sécurité »
de ce manuel.
Respectez tous les avertissements, mises en garde et remarques.
© 2017 Navistar, Inc. All rights reserved. All marks are trademarks of their respective owners.
Publicité
Sommaire des Matières pour Navistar 09-925-01
- Page 1 Avant de procéder à une intervention, lisez tous les avis de sécurité énoncés dans la section « Informations en matière de sécurité » de ce manuel. Respectez tous les avertissements, mises en garde et remarques. © 2017 Navistar, Inc. All rights reserved. All marks are trademarks of their respective owners.
- Page 2 CAC ZTSE4341. Fonction La trousse d'adaptateurs de l'outil de rinçage du refroidisseur d'air de suralimentation (CAC) 09-925-01 fournit les adaptateurs nécessaires pour utiliser le système de gestion du nettoyage Navistar 12-353-01 pour nettoyer les refroidisseurs d'air de suralimentation contaminés.
- Page 3 ZTSE4341, installée dans la mallette de transport. La ZTSE4341 ne fait pas partie de la trousse d'adaptateurs de l'outil de rinçage du refroidisseur d'air de suralimentation (CAC) 09-925-01, mais la mallette de transport permet d'accueillir la trousse d'essai de la pression du CAC ZTSE4341.
- Page 4 Flexible de 7,6 x 15,2 cm 09-925-01-04 (3 x 6 po) Collier en T de 10,2 cm 09-925-01-05 (4 po) avec bouton de serrage 4328192R2 © 2017 Navistar, Inc. All rights reserved. All marks are trademarks of their respective owners.
- Page 5 (3,5 po) avec bouton de serrage Collier en T de 10,2 cm 09-925-01-07 (3 po) avec bouton de serrage Directives d'utilisation de 4328192R2 l'outil 4328192R2 © 2017 Navistar, Inc. All rights reserved. All marks are trademarks of their respective owners.
- Page 6 2. Installez l'adaptateur (figure 3, élément 1) dans le gros flexible (figure 3, élément 3) et fixez-le avec le collier en T (figure 3, élément 2). 4328192R2 © 2017 Navistar, Inc. All rights reserved. All marks are trademarks of their respective owners.
- Page 7 4. Installez l'adaptateur du CAC (figure 4, élément 1) dans le petit flexible (figure 3, élément 2) avec un collier en T (figure 4, élément 4). 4328192R2 © 2017 Navistar, Inc. All rights reserved. All marks are trademarks of their respective owners.
- Page 8 2. Retirez le collier en T (figure 4, élément 4) et le petit flexible (figure 5, élément 2) de l'alimentation du CAC (figure 5, élément 3). 4328192R2 © 2017 Navistar, Inc. All rights reserved. All marks are trademarks of their respective owners.
- Page 9 Navistar (Navistar Service Tool Support Center) : • Soumettez un dossier de cas iKNow pour outil d'entretien • Téléphone : 800-365-0088 (sans frais) ou 630-985-4171 4328192R2 © 2017 Navistar, Inc. All rights reserved. All marks are trademarks of their respective owners.
