Manuels Connexes pour deconta C 130 L
Sommaire des Matières pour deconta C 130 L

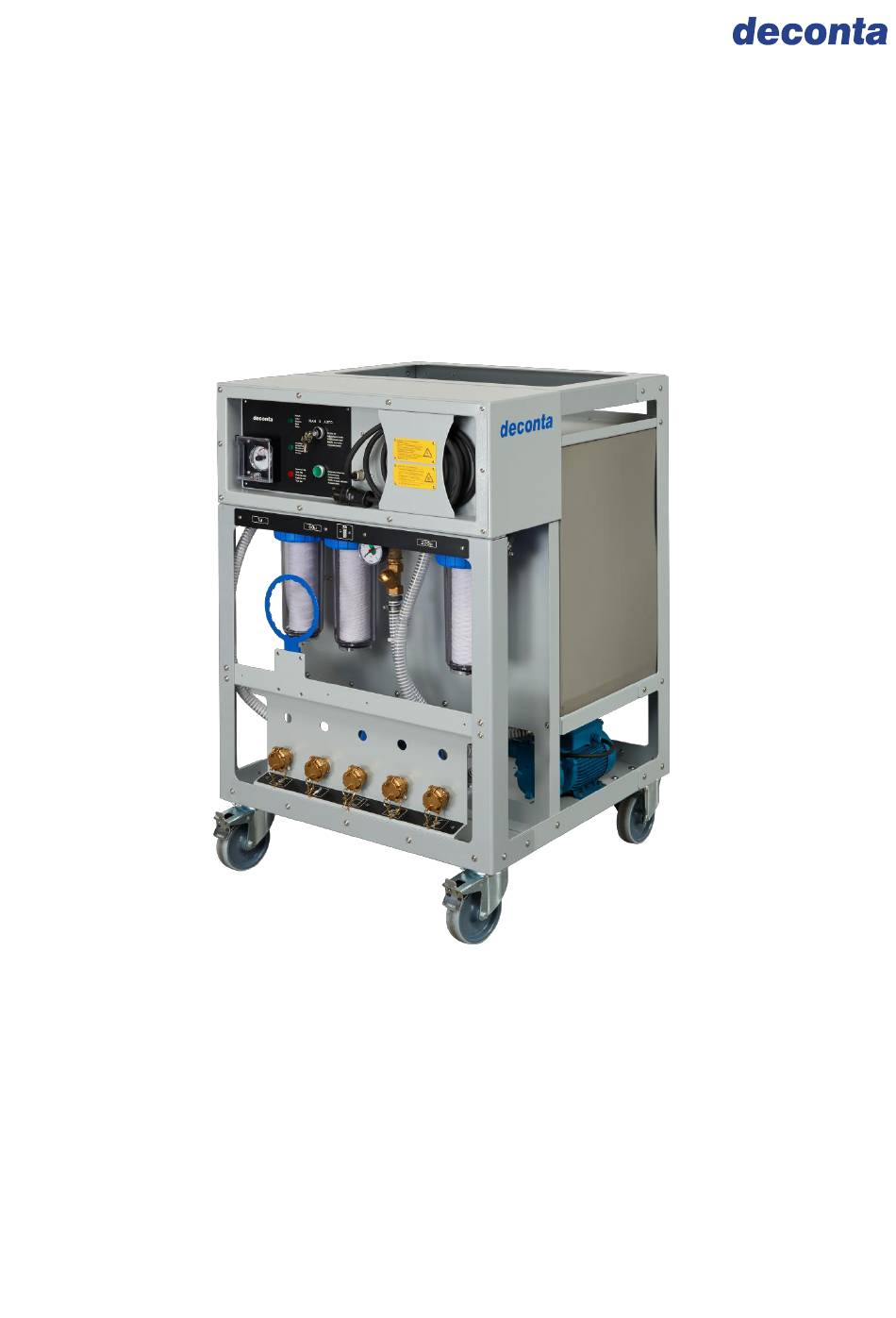

- Page 1 Mode d‘emploi Gestion des eaux C 130 L Constructeur : deconta GmbH Im Geer 20, D - 46419 Isselburg Dénomination : Gestion des eaux C 130 L Type 546, 547 N°. de série : voir plaque signalétique...
- Page 2 Mode d‘emploi Gestion des eaux C 130 L Table des matières Consignes de sécurité fondamentales Transport et stockage Livraison Transport Stockage Contenu de la livraison Description technique Utilisation conforme aux dispositions prises pour l’appareil Description de l‘appareil Données techniques Mise en marche Version avec 1 pompe d‘évacuation...
- Page 3 Mode d‘emploi Gestion des eaux C 130 L Les droits d’auteur de ce mode d’emploi restent la propriété de deconta. Ce mode d’emploi est destiné aux monteurs, aux utilisateurs et aux contrôleurs. Il contient des prescriptions et des dessins techniques qu’il est interdit de distribuer et de copier partiellement ou complètement par toute personne ou société...
- Page 4 2 Transport et stockage 2.1 Livraison Tant aucun autre accord n’a été conclu avec deconta, l’appareil est livré depuis l’usine deconta, totalement empaqueté et sécurisé pour le transport. Des avaries de transport sont à documenter immédiatement dès la réception par le transporteur ou autres livreurs.
- Page 5 Mode d‘emploi Gestion des eaux C 130 L 3 Contenu de la livraison Si aucun autre accord n’a été conclu avec deconta, le dispositif de gestion des eaux est constitué de : • Appareil de gestion des eaux • Filtres •...
- Page 6 Mode d‘emploi Gestion des eaux C 130 L 5 Données techniques Volume d’eau utilisable : 130 litres automatique ou manuellement par l’ouverture de Remplissage de la cuve : remplissage Performance de chauffe : 3000 W Etapes de filtration : Taille des filtres : 10"...
- Page 7 Mode d‘emploi Gestion des eaux C 130 L 6 Mise en marche Avant une première utilisation de la pompe ou à la suite d’un arrêt de longue durée, il faut vérifier si l’arbre de la pompe peut être tourné à la main. Pour cela, insérer un tournevis dans la fente au bout de l’arbre et le faire tourner.
- Page 8 Mode d‘emploi Gestion des eaux C 130 L Mise en service : Débrancher l‘appareil • • Raccorder les tuyaux o Relier le raccord « entrée d’eau » avec le réseau d’alimentation d’eau ou remplir la cuve par l’ouverture de remplissage o Relier le raccord „Eau de douche“...
- Page 9 Mode d‘emploi Gestion des eaux C 130 L 6.2 Version avec 2 pompes d’évacuation des eaux usées pour les 2 douches Eau froide Eau froide Alimentation d’eau Vers douche 2 Vers douche 1 cuve (réseau) Eau chaude Eau chaude Vers douche 1 Vers douche 2 Sortie eaux usées...
- Page 10 Mode d‘emploi Gestion des eaux C 130 L • Régler la température du thermostat (aiguille rouge = consigne) à 40 °C maximum. La température actuelle est indiquée grâce à l’aiguille noire du thermostat. • Positionner l’interrupteur du mode automatique sur „pompe 1“ (si une seule pompe/douche est utilisée) ou sur „pompe 1+2“...
- Page 11 Mode d‘emploi Gestion des eaux C 130 L 7 Maintenance et entretien 7.1 Maintenance quotidienne • Vérifier le bon écoulement des conduites d’eau • Contrôler visuellement l’encrassement des filtres • Contrôle des filtres fins grâce au manomètre 7.2 Changement de filtre Le manomètre permet de contrôler les filtres fins.
- Page 12 Mode d‘emploi Gestion des eaux C 130 L Changement de filtre : • Desserrer l’écrou de serrage à l’aide de la clé • Retirer le filtre et le jeter conformément aux directives • Placer un nouveau filtre • Vérifier le bon positionnement et la propreté de l‘anneau d’étanchéité...
- Page 13 Mode d‘emploi Gestion des eaux C 130 L 8 Schéma électrique 8.1 Version avec une pompe d‘évacuation Page 13...
- Page 14 Mode d‘emploi Gestion des eaux C 130 L 8.2 Version avec 2 pompes d‘évacuation Page 14...
- Page 15 Description : Unité de chauffe et de filtration des eaux usées C 130 L satisfait à toutes les dispositions pertinentes de la législation (voir ci-dessous) - y compris les modifications applicables au moment de la déclaration. Cette déclaration de conformité est délivrée sous la seule responsabilité...
