Assemblage

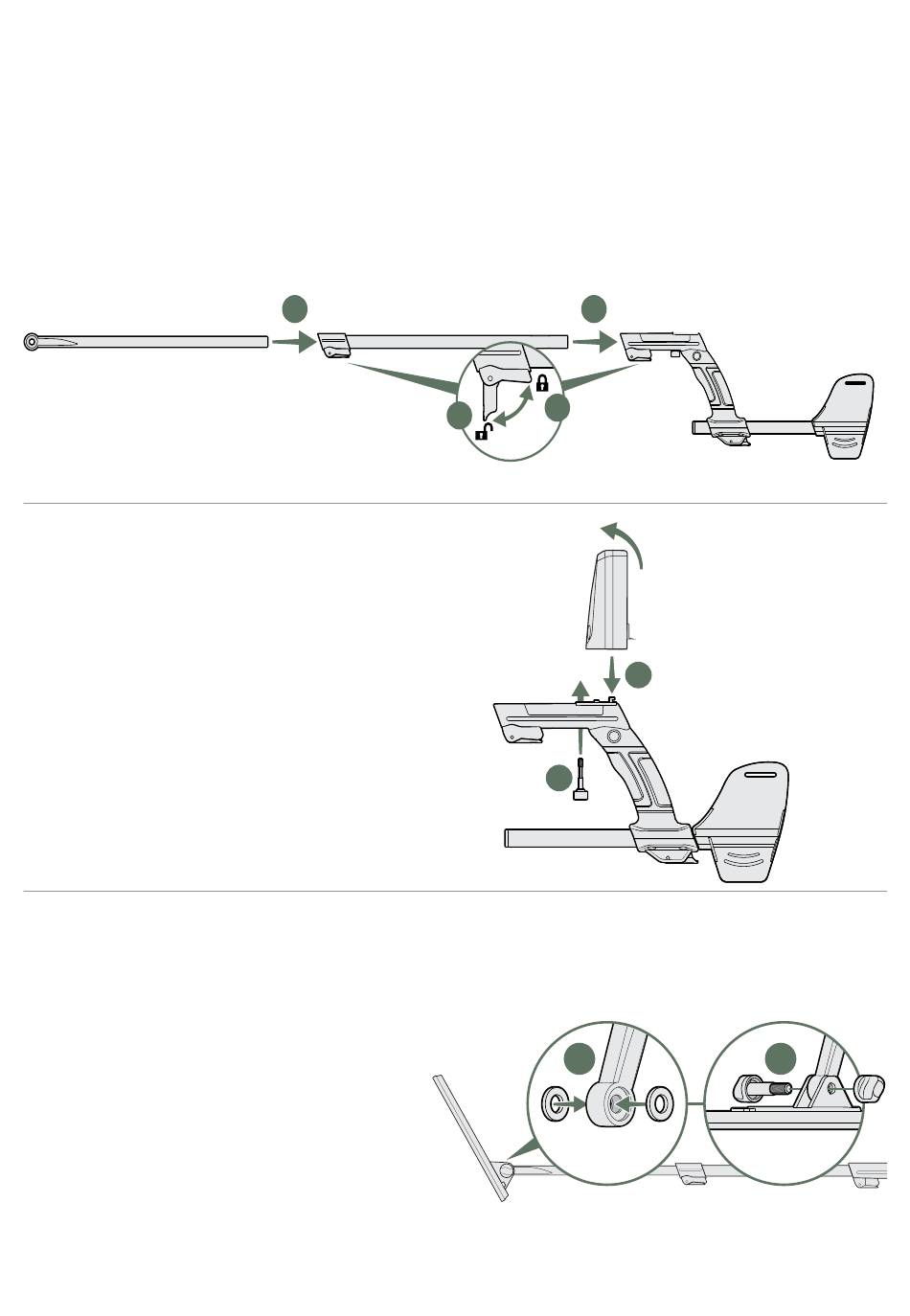

ASSEMBLER LES ARBRES
1.
Déclenchez le verrou.
2.
Insérer l'arbre central dans la poignée et l'arbre
inférieur dans l'arbre central.
3.
Actionner le verrou.
FIXER LE BOÎTIER DE COMMANDE
4.
Placez le boîtier de commande sur le crochet de
positionnement situé sur le dessus de la poignée.
5.
Fixer ensuite avec la vis du boîtier de commande.
FIXER LA TÊTE DE DÉTECTION
6.
Vérifier que les rondelles en caoutchouc sont
insérées dans l'arbre inférieur.
7.
Faites glisser l'arbre inférieur dans le support
de l'empiecement de la tête de détection, en
alignant les trous. Fixer à l'aide du boulon et de
l'écrou en plastique fournis.
ATTENTION : Ne pas utiliser d'outils pour
serrer — un serrage excessif peut entraîner des
dommages.
2
1
4
2
3
4
5
6
7
