Sommaire des Matières pour fiberon SYMMETRY SIGNATURE

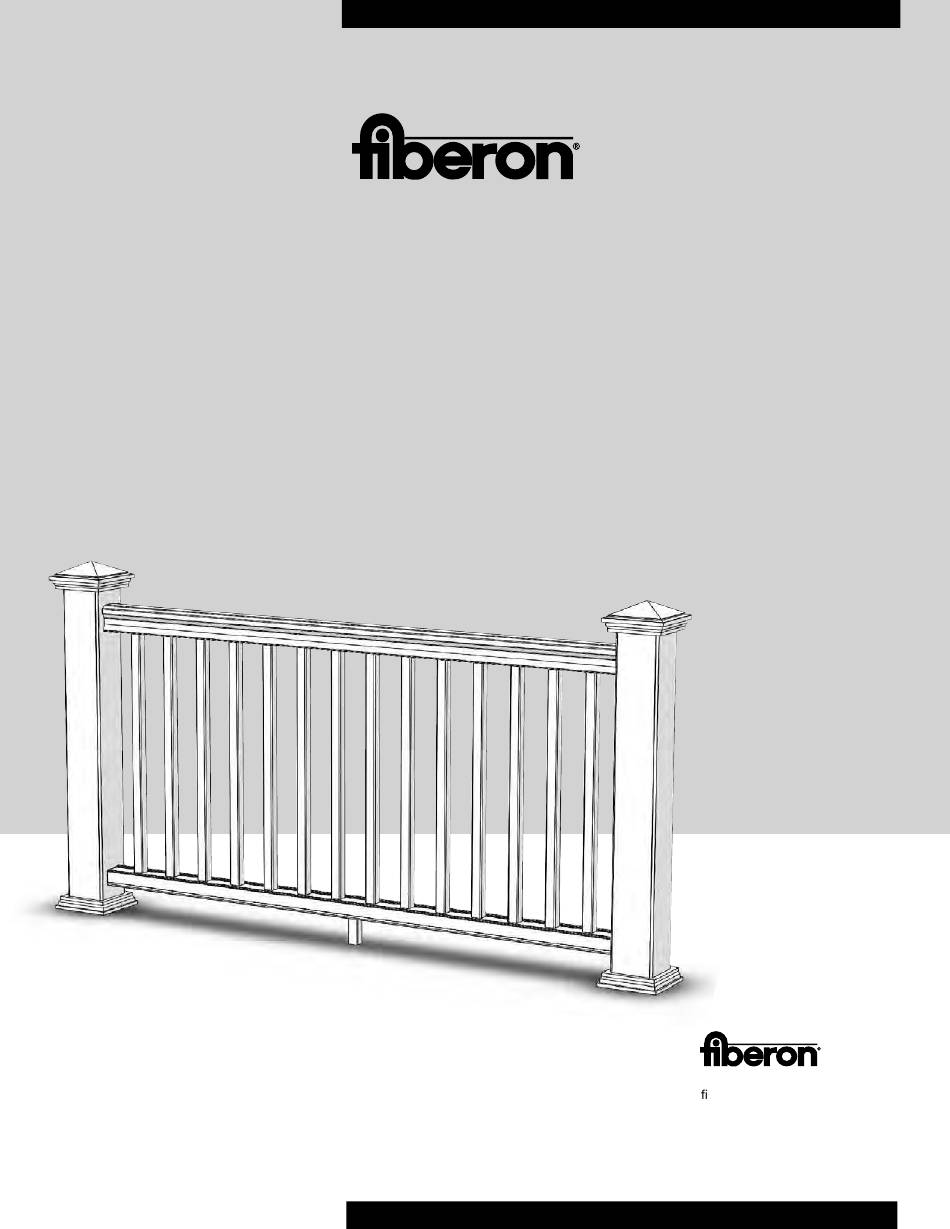

- Page 1 SYMMETRY ® SIGNATURE Low-Maintenance Composite Railing 6-ft. and 8-ft. INSTALLATION INSTRUCTIONS Manufactured by berondecking.com 800.573.8841...
- Page 2 Symmetry Signature Railing Installation Instructions - 6-ft. and 8-ft. Line Railing component list for 6-ft. section: Maximum length between post sleeves is 67 inches. Post Sleeve Cap Top Rail • Top Rail Top Rail Bracket Top Rail H-Channel • Bottom Rail •...
- Page 3 Symmetry Signature Railing Installation Instructions - 6-ft. and 8-ft. Line Required Tools and Supplies: • Power Drill • Pencil • Protective Eye Wear Top Rail Pro le • Adjustable Square • Tape Measure • Level • Speed Square • Miter Saw Bottom Rail Pro le Prior to installing railing: Please consult local zoning laws regarding load requirements and bottom space requirements for rails.
- Page 4 Symmetry Signature Railing Installation Instructions - 6-ft. and 8-ft. Line Aligning feature H-bar Bracket Bottom Rail Bracket Yard Side Deck Side Ensure that the brackets are positioned Ensure that the bottom rail is positioned correctly prior to installation. The brackets correctly prior to installation.
- Page 5 Symmetry Signature Railing Installation Instructions - 6-ft. and 8-ft. Line Square Composite Balusters: Position the top of the balusters tightly against the inside of the top H-bar. Center the balusters under the side-mounting screw holes. Working from one end to the other, secure each baluster using the supplied #8 x 1-1/2-in.
- Page 6 Symmetry Signature Railing Symmetry Signature Railing Installation Instructions - Angled Line Installation Instructions - 6-ft. and 8-ft. Line (cont.) Secure the top brackets with the supplied #10 x 2-1/2-in. screws. Secure with supplied #10 x 2-1/2-in. self- drilling screws. Do not over-tighten.
- Page 7 Symmetry Signature Railing Installation Instructions - Angled Line Square Composite Balusters: Measure and trim all balusters to the required length. Remove the baluster guide from the railing box. Place on a at surface and insert the balusters into the precut slots.
- Page 8 Symmetry Signature Railing Installation Instructions - 6-ft. and 8-ft. Stair The maximum length between post sleeves measured in line with the guardrail cannot exceed 5 in. short of full length, depending on which kit is being used. Cover 4x4 posts or Fiberon surface mount bracket with post sleeve and verify spacing.
- Page 9 Symmetry Signature Railing Installation Instructions - 6-ft. and 8-ft. Stair The total length of the H-bar will be 7/16-in. shorter than the cut bottom rail. Square Composite Balusters: Remove the Scribe a second line 7/32-in. inside the rst baluster guide from the rail box. Place on a at both ends.
- Page 10 Symmetry Signature Railing Installation Instructions - 6-ft. and 8-ft. Stair Approximate center on a rail section up to 6 ft. Dry t the assembled section and use the Approximate 1/3 and 2/3 on a bottom rail to scribe a light line on the post rail section longer than 6 ft.
- Page 11 Symmetry Signature Railing Installation Instructions - 6-ft. and 8-ft. Stair Center the H-bar on the post and check rail Position the crush block and holder into the for plumb. bottom rail, and locate the two screw holes. Remove the holder and pre-drill using a 1/8-in.
- Page 12 Design Grid berondecking.com 800.573.8841 FIB-0344-LIT 4/19...
- Page 13 SYMMETRY ® SIGNATURE Barandilla de material compuesto de bajo mantenimiento 1.83 m y 2.44 m INSTRUCCIONES PARA LA INSTALACIÓN Fabricado por berondecking.com 1.800.573.8841...
- Page 14 Instrucciones para la instalación de barandillas en línea Symmetry Signature de 1.83 m y 2.44 m Lista de componentes de las barandillas para la sección de 1.83 m: La longitud máxima entre las fundas para poste es de 170 cm.
- Page 15 Instrucciones para la instalación de barandillas en línea Symmetry Signature de 1.83 m y 2.44 m Herramientas y materiales necesarios: • Taladro eléctrico • Lápiz • Protectores oculares Per l del travesaño superior • Escuadra ajustable • Cinta métrica •...
- Page 16 Instrucciones para la instalación de barandillas en línea Symmetry Signature de 1.83 m y 2.44 m Elemento de alineación Soporte del Soporte de barra en H travesaño inferior Hacia el patio Hacia el entablado Antes de la instalación, asegúrese de que los Antes de la instalación, asegúrese de que el...
- Page 17 Instrucciones para la instalación de barandillas en línea Symmetry Signature de 1.83 m y 2.44 m Balaustres cuadrados de material compuesto: Coloque la parte superior de los balaustres rmemente unida a la parte interior de la barra en H superior. Centre los balaustres debajo de los hoyos para tornillos de montaje lateral.
- Page 18 Instrucciones para la Instrucciones para la instalación de barandillas instalación de barandillas en Symmetry Signature - anguladas en línea línea Symmetry Signature de 1.83 m y 2.44 m (cont.) Fije los soportes superiores con los tornillos n.° 10 de 64 mm suministrados.
- Page 19 Instrucciones para la instalación de barandillas Symmetry Signature - anguladas en línea SÍ Balaustres cuadrados de material compuesto: Mida y recorte todos los balaustres al largo requerido. Retire la guía de balaustres de la caja de la barandilla. Colóquela en una super cie plana e introduzca los balaustres en las ranuras precortadas.
- Page 20 Instrucciones para la instalación de barandillas de escalera Symmetry Signature de 1.83 m y 2.44 m El largo máximo entre las fundas para poste, medido en línea con el barandal, no pude superar el largo total menos 12.7 cm, dependiendo del kit que se utilice.
- Page 21 Instrucciones para la instalación de barandillas de escalera Symmetry Signature de 1.83 m y 2.44 m El largo total de la barra en H será 11 mm más corto que el travesaño inferior cortado. Balaustres cuadrados de material compuesto: Retire Trace otra línea a 5.5 mm de la primera, hacia el...
- Page 22 Instrucciones para la instalación de barandillas de escalera Symmetry Signature de 1.83 m y 2.44 m Centro aproximado en una sección de travesaño de hasta 1.83 m. Ajuste en seco la sección ensamblada y use el Aproximadamente 1/3 y 2/3 travesaño inferior para trazar una línea recta en...
- Page 23 Instrucciones para la instalación de barandillas de escalera Symmetry Signature de 1.83 m y 2.44 m Centre la barra en H en el poste y compruebe que Coloque el bloque de soporte y la base en el el travesaño esté a plomo.
- Page 24 Cuadrícula de diseño berondecking.com 1.800.573.8841 FIB-0344-LIT 4/19...
- Page 25 SYMMETRY ® SIGNATURE Rampes horizontales en composite à faible entretien 1,83 m et 2,44 m DIRECTIVES D’INSTALLATION Fabriqué par berondecking.com 1 800 573-8841...
- Page 26 Directives d’installation des rampes Symmetry Signature – Horizontales de 1,83 m et 2,44 m Liste de composants de rampe pour la section de 1,83 m : La longueur maximale entre les revêtements de poteau est de 1,7 m. Capuchon de revêtement de poteau Pro lé...
- Page 27 Directives d’installation des rampes Symmetry Signature – Horizontales de 1,83 m et 2,44 m Outils et accessoires requis : • Perceuse • Crayon • Lunettes de protection Pro l de la rampe supérieure • Équerre réglable • Ruban à mesurer •...
- Page 28 Directives d’installation des rampes Symmetry Signature – Horizontales de 1,83 m et 2,44 m Composant d’alignement Bride pour fer en double T Bride de rampe inférieure Côté cour Côté terrasse Assurez-vous brides soient positionnées correctement avant l’installation. Assurez-vous que la rampe inférieure soit Les brides indiquent le côté...
- Page 29 Directives d’installation des rampes Symmetry Signature – Horizontales de 1,83 m et 2,44 m Balustres en composite carrés : Positionnez le dessus des balustres fermement contre l’intérieur du pro lé en double T supérieur. Centrez les balustres sous les trous de vis de montage latéral.
- Page 30 Directives d’installation des Directives d’installation des rampes Symmetry Signature – EN angle rampes Symmetry Signature – Horizontales de 1,83 m et 2,44 m (suite) Fixez les brides supérieures à l’aide des vis n° 10 de 64 mm fournies. Fixez à l’aide des vis autotaraudeuses n° 10 de 64 mm fournies.
- Page 31 Directives d’installation des rampes Symmetry Signature – EN angle Balustres en composite carrés : Mesurez et coupez tous les balustres à la longueur requise. Retirez le guide de balustre de la boîte de la rampe. Placez-le sur une surface plane et insérez les balustres dans les fentes Insérez les brides supérieures dans la cavité...
- Page 32 Directives d’installation des rampes Symmetry Signature – 1,83 m et 2,44 m – Escalier L’espacement maximum entre les revêtements de poteau, mesuré horizontalement avec la rampe, ne peut être de moins de 12,7 cm par rapport à la longueur totale, selon la trousse utilisée.
- Page 33 Directives d’installation des rampes Symmetry Signature – 1,83 m et 2,44 m – Escalier La longueur totale du fer en double T sera de 11 mm plus courte que la rampe inférieure Balustres en composite carrés : Retirez le guide coupée.
- Page 34 Directives d’installation des rampes Symmetry Signature – 1,83 m et 2,44 m – Escalier Centre approximatif sur une section de rampe jusqu’à 1,83 m. Ajustez à sec la section assemblée et utilisez la Environ 1/3 et 2/3 sur une section rampe inférieure pour tracer une ligne pâle sur...
- Page 35 Directives d’installation des rampes Symmetry Signature – 1,83 m et 2,44 m – Escalier Centrez le pro lé en double T sur le poteau et Positionnez la cale de soutien et le support véri ez que tout est droit et vertical.
- Page 36 Grille de conception berondecking.com 1 800 573-8841 FIB-0344-LIT 4/19...
