Des fonctions bien pensées, faciles à utiliser
Mode d'emploi
AMIS120XL
Amplificateur-Mixeur 120 Watts
Description Produit
L'AMIS120XL est un amplificateur/mixeur de 120 Watts, conçu pour des applications en installations
commerciales. Il offre 8 entrées micro/ligne, et peut alimenter des enceintes basse impédance (4 ou 8 ohms)
ou des lignes 70 ou 100 Volts. Il possède un certain nombre de fonctionnalités uniques : citons par exemple
plusieurs niveaux de Muting, une sortie relais VOX, l'alimentation sous 24 Volts continus et une
télécommande du niveau général par VCA. L'AMIS120XL peut se monter en rack 19 pouces standard
(oreilles fournies), ou se poser sur une étagère ou une table.
Publicité
Manuels Connexes pour AUSTRALIAN MONITOR Installation Serie
Sommaire des Matières pour AUSTRALIAN MONITOR Installation Serie

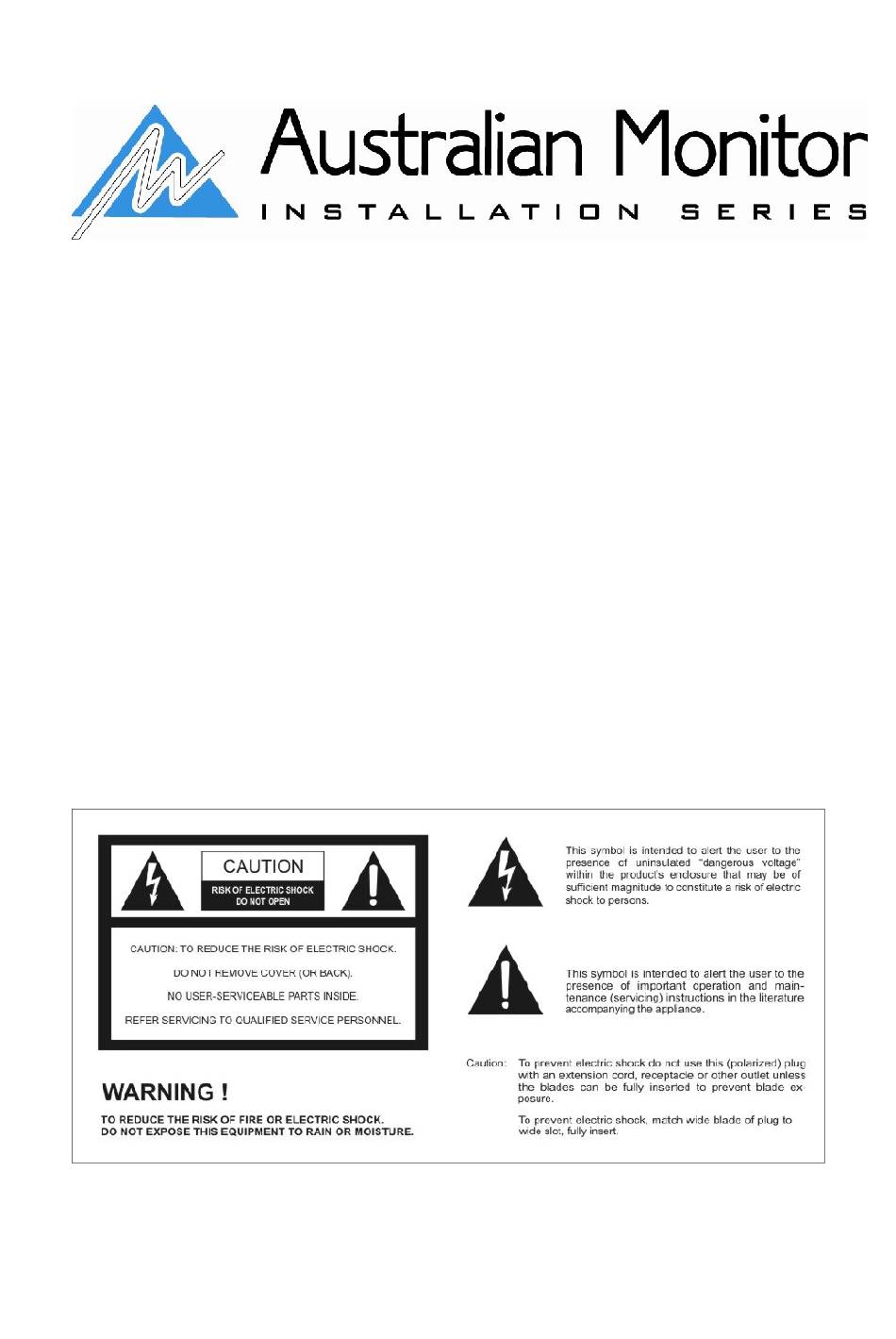

- Page 1 Des fonctions bien pensées, faciles à utiliser Mode d’emploi AMIS120XL Amplificateur-Mixeur 120 Watts Description Produit L’AMIS120XL est un amplificateur/mixeur de 120 Watts, conçu pour des applications en installations commerciales. Il offre 8 entrées micro/ligne, et peut alimenter des enceintes basse impédance (4 ou 8 ohms) ou des lignes 70 ou 100 Volts.
- Page 2 Fonctions accessibles en face avant Potentiomètres de niveau d’entrée micro/ligne Les 8 potentiomètres de réglage de niveau d’entrée micro/ligne sont repérés Ch 1 à Ch 8. Ils servent à régler le niveau désiré pour chaque source d’entrée reliée à l’AMIS120XL : micros, lecteur de CD, magnétophone à...
- Page 3 potentiomètre Master sur 1, voire moins ! Au contraire, tous les potentiomètres d’entrée et le potentiomètre Master devraient se trouver sur une graduation comparable. Interrupteur secteur (Power) et LED On L’interrupteur secteur se trouve en bas à droite de la face avant. La position haute correspond à « On ». Lorsque l’amplificateur est relié...
- Page 4 L’embase possède un porte-fusible, équipé d’un fusible de 4 A temporisé et d’un fusible de rechange. La consommation maximale de l’appareil est de 250 VA. Vérifiez que le cordon secteur est débranché avant d’essayer de vérifier ou de remplacer le fusible.
- Page 5 puis fixe l’amplificateur dans son rack, et l’utilisateur dispose uniquement d’un réglage de volume ne pouvant en aucun cas dépasser la limite du niveau réglé dans l’amplificateur lui-même (en face avant). Le branchement s’effectue via 2 fils situés sur une barrette, sur le panneau arrière de l’amplificateur. Générateur de sons L’AMIS120XL possède un générateur de 4 sons (Alert, Evacuate, Pre-Announce et Bell), activables individuellement par contact sec appliqué...
- Page 6 d’utiliser un amplificateur de distribution audio. L’assignation des contacts est la suivante : point 1 = masse ; point 2 = signal (point chaud, +) ; point 3 = signal (point froid, -). Entrées micro L’AMIS120XL propose 8 entrées micro, sur connecteur femelle XLR 3 contacts. L’impédance d’entrée est de 200 ohms, ce qui convient à...
- Page 7 D’autres options de Muting sont disponibles. Vous pouvez les modifier par l’intermédiaire d’une série de cavaliers internes, situés sur l’avant de la carte du mixeur, derrière les entrées 1 et 2. Vous pouvez désactiver la fonction de coupure (Muting) imposée par n’importe laquelle des trois premières entrées.
- Page 8 Infos sécurité importantes 1. Conservez le carton et les matériaux d’emballage, même si l’appareil vous est arrivé en parfait état Si vous devez renvoyer un jour l’appareil, n’utilisez que son emballage d’usine. 2. Veuillez lire entièrement le mode d’emploi avant de faire fonctionner votre appareil. Conservez toutes les documentations, pour pouvoir vous y reporter facilement si besoin est.
- Page 9 17. Ne renvoyez jamais la sortie d’un amplificateur dans l’entrée d’un autre. Ne reliez jamais, que ce soit en parallèle ou en série, une sortie d’amplificateur à une autre sortie d’amplificateur. Australian Monitor n’est pas responsable d’éventuels dommages occasionnés aux enceintes, pour quelque raison que ce soit.
