Guide d'installation du KIT DE DÉMARRAGE NMEA 2000
2
| Connexion à votre tête de commande
1. Connectez l'un des câbles de dérivation au port NMEA 2000 de votre tête de commande. Serrez
à la main l'écrou de vis pour sécuriser la connexion.
REMARQUE : Les unités HELIX G4N nécessitent un câble adaptateur QD.
3
| Acheminement du câble
Le Power-T prend en charge une dorsale de 4 ampères avec une alimentation unidirectionnelle.
1. Installez un porte-fusible en ligne et un fusible de 5 A (non inclus) sur le câble d'alimentation.
Fixez le noir le fil de terre et le fil de blindage-drain nu au négatif (-) et le fil rouge à l'alimentation
positive (+) 12 V CC.
REMARQUE : Humminbird n'est pas responsable des pannes de surtension ou de surintensité.
MISE EN GARDE ! Humminbird ne recommande pas de brancher une batterie sans utiliser un
fusible ou un interrupteur.
© 2020 Johnson Outdoors Marine Electronics, Inc. Tous les droits sont réservés.
532775-1_A

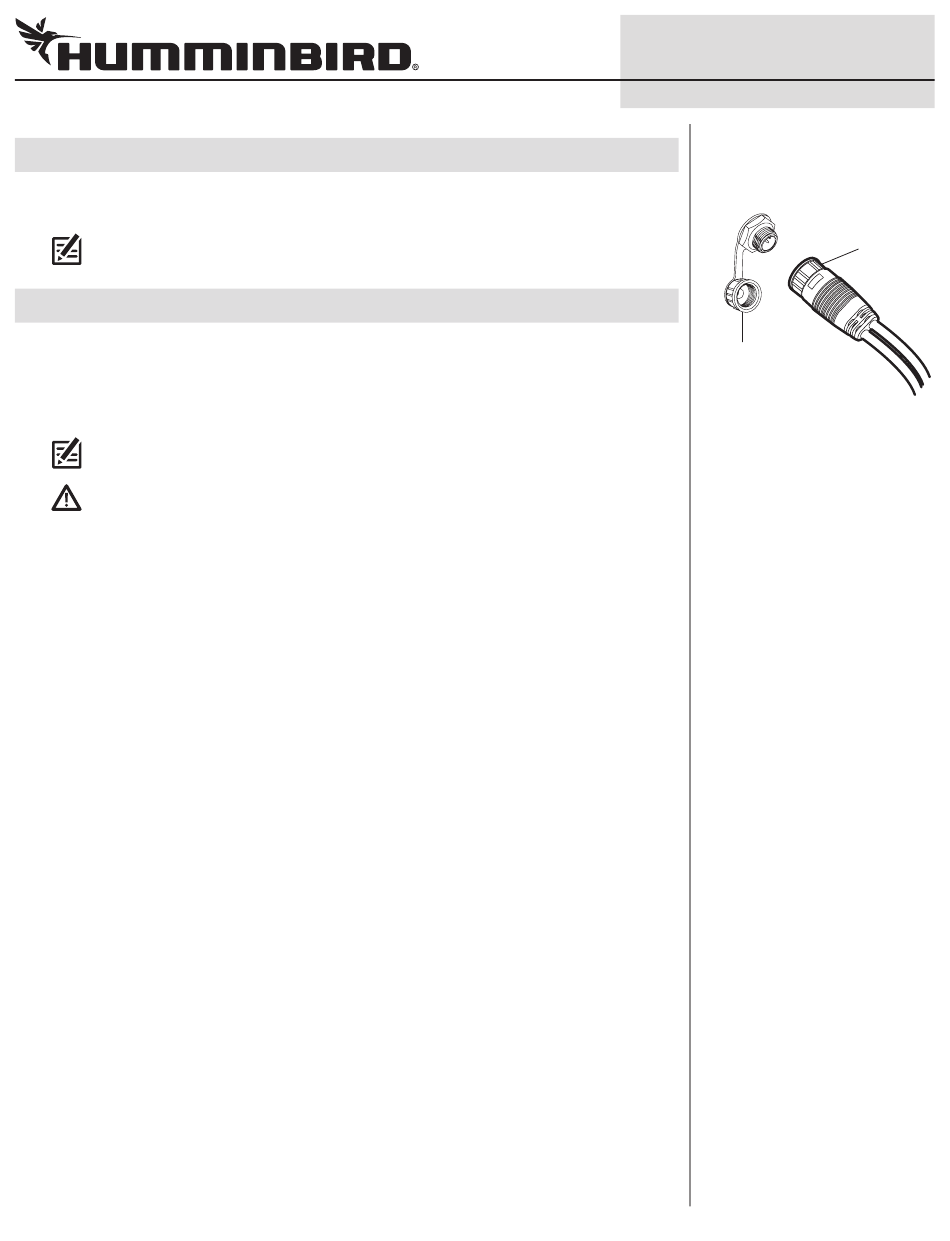

Connexion du câble de
dérivation au port NMEA 2000
(vue agrandie)
écrou
cache-port
4
