Utilisation
Préparation pour la mesure
1.
La boîte 475055 détermine automatiquement la force de tension ou de compression
(traction/poussée) pendant l'utilisation. La compression s'affiche comme une valeur négative
et la tension s'affiche comme une valeur positive.
2.
Sélectionnez les unités de mesure (kilogrammes, livres, ou Newtons) au moyen du
sélecteur d'unités.
3.
Vissez le crochet de capteur et la boucle sur le capteur de charge puis connecter ce dernier
à l'appareil de mesure au moyen de la prise d'entrée au-dessus de celui-ci.
4.
Sélectionnez une fréquence de mise à jour rapide (FAST) (0,2 seconde) ou lente (SLOW)
(0,6 seconde).
Remettez l'affichage à zéro avant chaque mesure au moyen de la touche Zero.
5.
Remarque : La tête de détection et son adaptateur doivent être alignés sur l'objet mesuré. Évitez
de faire tourner la tête de détection. Reportez-vous à la Figure 1.
Mode de mesure
Faites glisser le commutateur d'alimentation en position marche (ON) (I). Inversez l'écran
1.
LCD si vous le souhaitez au moyen de la touche Display Reverse.
Remettez l'appareil de mesure à zéro avant chaque mesure.
2.
Faites l'adaptateur toucher l'objet mesuré selon une ligne droite. Reportez-vous à la
3.
figure 1.
Commencez la mesure en appliquant une force (poussée ou traction). Lisez l'écran LCD.
4.
Après avoir effectué la mesure, l'écran affiche « 0.00 » si la position et l'angle du
5.
dynamomètre n'ont pas changé.
Remarque : Veillez à appuyer sur « ZERO » avant de prendre une nouvelle mesure.
Retirez la boucle/le crochet de capteur de la cellule de charge « S » pour une mesure de poussée ou
de compression.
Indication de dépassement de plage
Le modèle 475055 utilise un extensomètre pour mesurer la force. Éviter de soumettre l'instrument à
des forces à l'extérieur de la plage de mesure spécifiée. La jauge de contrainte sensible peut être
endommagée ou autrement compromise par une mauvaise utilisation. Quand une condition de
dépassement de plage est détectée par l'appareil de mesure, l'écran LCD n'affiche que des tirets.

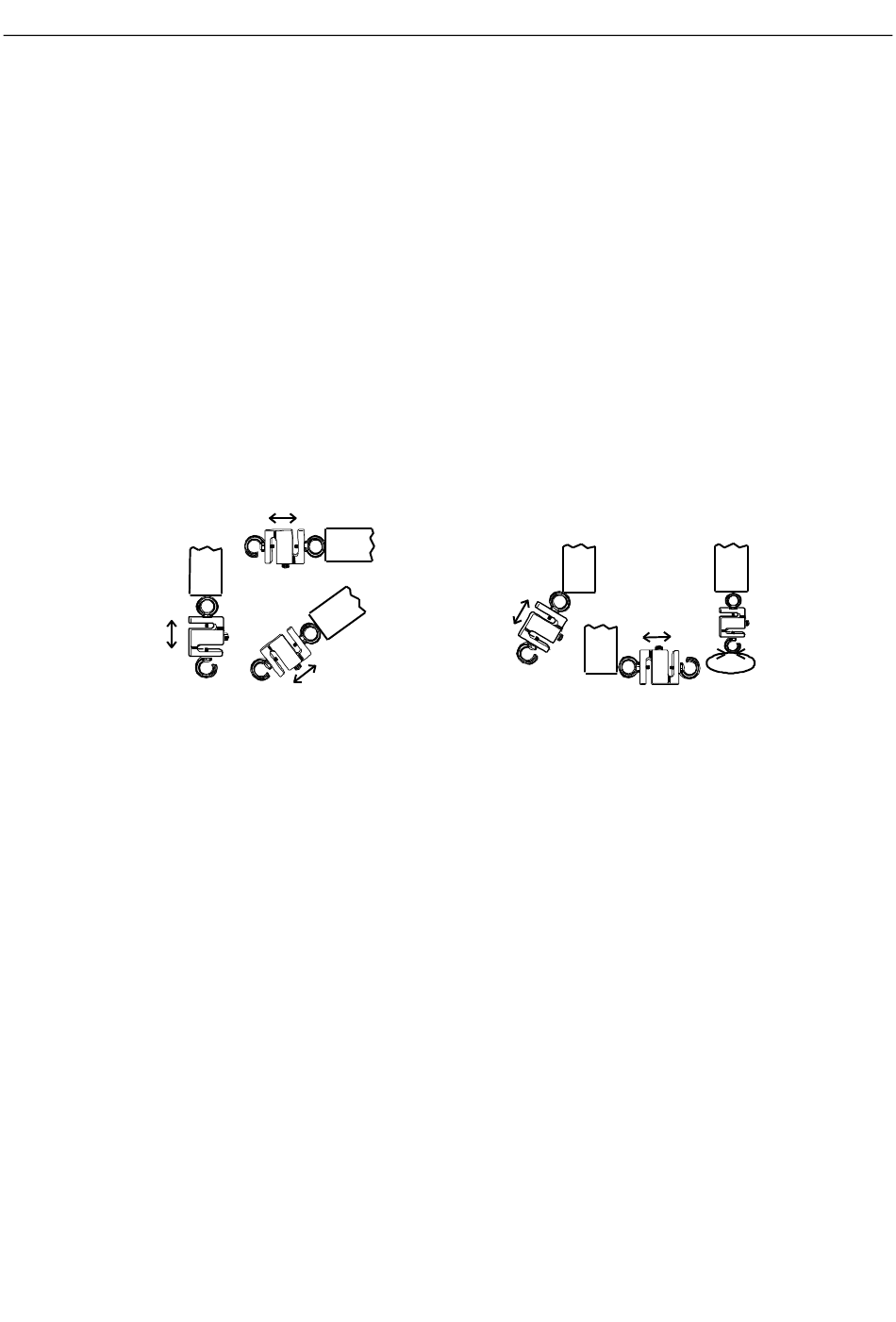

Figure 1 ─ Angles de mesure corrects et incorrects
Acceptable
Pas acceptable
3
475055-fr-FR_v2.8 9/19
