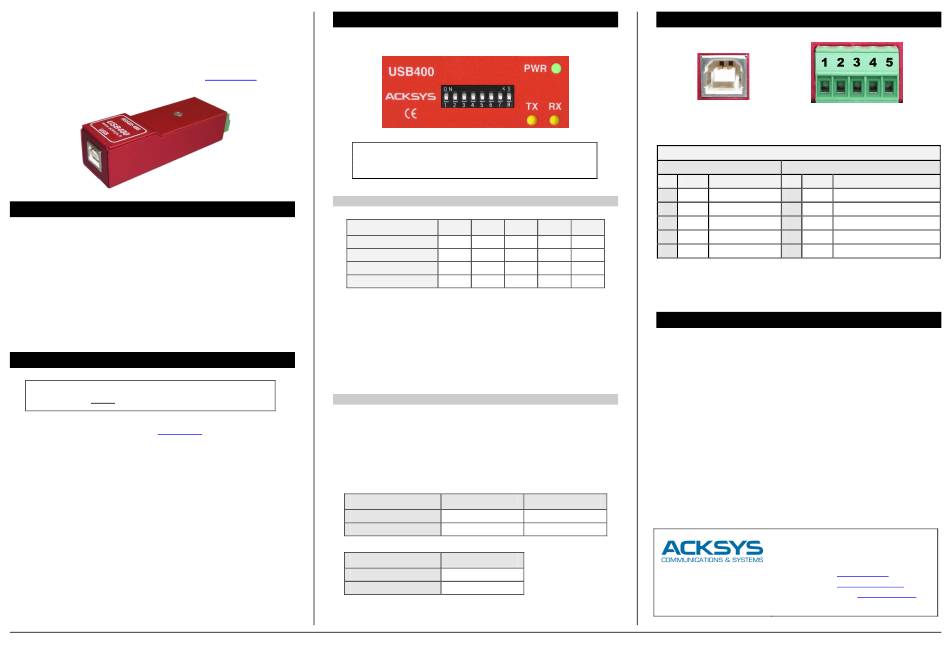

Acksys USB400 Serie Guide Rapide

USB400
Liaison série
RS422/RS485 sur bus USB
Consultez la dernière mise à jour sur le site
SPECIFICATIONS

Passerelle USB vers série asynchrone RS422/RS485 monovoie

Débit jusqu'à 921.6 Kbps

Gestion automatique et intégrée du retournement de ligne en mode RS485

Support des interfaces RS422/RS485 4 fils et RS485 2 fils

Signalisation de l'activité des signaux TxD & RxD de la liaison série par DELs
indépendantes

Alimentation depuis le port USB, signalée par DEL.

"Plug & Play" à chaud, norme USB 1.1 full speed, compatible USB 2.0

Port série compatible avec les ports COM série natifs du PC sous Windows

Protection contre les surtensions sur la ligne (15 KV) et filtrage HF

Boîtier métallique compact et robuste (format « dongle »), normes CE industrielles
INSTALLATION DU DRIVER
ATTENTION ! LE DRIVER USB400 POUR WINDOWS DOIT ETRE
INSTALLE AVANT DE BRANCHER L'USB400 SUR LE PC !
Les pilotes de l'interface USB400 pour Windows se trouvent sur le CD ACKSYS inclus, la
dernière mise à jour se trouvant sur le site web www.acksys.fr. Depuis la page principale du
CD ACKSYS, sélectionnez « Serveurs de ports série sur bus USB », puis cherchez votre
produit dans la lister et cliquez sur le lien du pilote correspondant. Selon votre navigateur,
vous devrez peut-être recopier le programme d'installation du pilote « USB400Install.exe »
sur votre disque dur avant de l'exécuter pour lancer l'installation.
Lorsque l'installation du pilote est terminée, connectez l'interface USB400 sur la prise USB
à l'aide du câble fourni, après vous être assuré que la configuration des interrupteurs
correspond à votre besoin (voir ci-après). Suivez les indications du wizard pour procéder à
l'installation de l'interface, puis du port de COM virtuel.
Vous disposez maintenant d'un port série supplémentaire. Vous pouvez retrouver le nom du
port COM affecté par Windows dans la branche 'Ports (COM et LPT)' du gestionnaire de
périphérique. Il est possible de changer cette affectation en éditant les propriétés du port
USB – Serial Port (COMxx) : cliquez sur 'avancés' dans l'onglet Paramètres et sélectionnez
le numéro de port souhaité dans la liste.
DTFRUS023 rev. A-3, 06 Octobre 2014 - Copyright © 2014 by ACKSYS. Loi du 11 Mars 1957, tout ou partie du présent document ne pourra être reproduit sans le consentement préalable de ACKSYS, 10 rue des Entrepreneurs, ZA Val Joyeux, 78450 VILLEPREUX.
Avertissement. Ce document n'est pas contractuel. ACKSYS ne garantie en aucune façon le contenu du présent document et dégage son entière responsabilité quant à la rentabilité et à la conformité du matériel aux besoins de l'utilisateur. ACKSYS ne pourra en aucun cas être tenu pour responsable des erreurs éventuellement contenues dans ce document, ni
des dommages quelle qu'en soit leur importance, du fait de la fourniture, du fonctionnement ou de l'utilisation du matériel. ACKSYS se réserve le droit de réviser périodiquement ce document, ou d'en changer le contenu, sans aucune obligation pour ACKSYS d'en aviser qui que ce soit.
SWITCH
www.acksys.fr
Attention ! Ce switch doit être positionné avant la mise sous tension.
A la livraison, tous les interrupteurs sont sur OFF (RS422 Maître, sans
Configuration du type d'interface
Interface
RS 422 4 fils maître
RS 422 4 fils esclave
RS 485 2 fils sans écho
RS 485 2 fils avec écho
• Utilisez le mode « RS422 4 fils maître » dans le cas d'une connexion RS422 point à
point classique, ou lorsque l'interface USB400 est maître d'un réseau RS422 multipoints
(ou RS485 4 fils).
• Utilisez le mode « RS422 4 fils esclave » lorsque l'interface USB400 est esclave au sein
d'un réseau RS422 multipoints (ou RS485 4 fils).
• Utilisez le mode « RS485 2 fils sans écho » dans le cas d'une liaison RS485 standard.
• Utilisez le mode « RS485 2 fils avec écho » lorsque les données émises sur la ligne
RS485 sont renvoyées vers le PC (applications gérant la détection de collision).
Configuration des résistances de polarisations et terminaison
La polarisation de ligne est nécessaire en RS485, mais ne doit être fournie que par un
seul équipement connecté sur le bus. La polarisation est également indispensable dans les
configurations RS422 Maître/Esclaves (ou RS485 4 fils), sur le bus des TX des esclaves.
Elle est généralement placée au niveau du RX du maître : lorsque la polarisation est activée
en mode RS422 sur l'USB400, les signaux polarisés sont bien A' (RXA) et B' (RXB).
La résistance de terminaison permet de limiter les réflexions sur la ligne lorsque les
distances entre équipements sont importantes. Elle ne doit être mise qu'à chaque extrémité
du bus (points les plus distants).
Polarisation
Présente
Absente
Terminaison
Présente
Absente
polarisation et terminaison)
SW-1 SW-3 SW-6 SW-7 SW-8
OFF OFF OFF OFF OFF
ON OFF OFF ON OFF
ON ON ON ON ON
ON ON ON ON OFF
SW-2 SW-5
ON ON
OFF OFF
SW-4
ON
OFF
CONNECTEURS
CONNECTEUR USB TYPE BORNIER A VIS 5 POINTS
B RECEPTACLE Interfaces RS422 et RS485
BROCHAGE DU BORNIER A VIS
MODE RS422
Pin Signal Fonction Pin Signal
1 A' Réception (RXA) 1 Rés.
2 B' Réception (RXB) 2 Rés.
3 A Emission (TXA) 3 AA'
4 B Emission (TXB) 4 BB'
5 GND Masse 5 GND
Recommandation de câblage: En mode RS422, les points A, B, A' et B' sont définis par
l'EIA-422 et les recommandations V11, tels que: V < V
A B
ou OFF). En mode RS485, les points AA' et BB' sont définis tels que: V
repos.
CARACTERISTIQUES TECHNIQUES
 Distance maximale RS422 & RS485 : 1200 mètres à 9600 bps
 Charge maximale en RS422 : 10 récepteurs
 Charge maximale en RS485 : 32 transmetteurs / récepteurs
 Protection ESD 15kV
 Consommation : 0,4W max
 Dimensions et poids : 73 x 25 x 21 mm, 32.6 g
 Plage de température : -10° C à +60° C
Tél :
Fax :
10, rue des Entrepreneurs
Web :
Z.A Val Joyeux
Hotline :
78450 VILLEPREUX - France
Service commercial :
MODE RS485
Fonction
Réservé
Réservé
Réception/Emission (TXA/RXA)
Réception/Emission (TXB/RXB)
Masse
et V < V à l'état repos (MARK
A' B'
< V à l'état
AA' BB'
