CHAUDIERE MURALE GAZ DOUBLE SERVICE
Chauffage + eau chaude sanitaire instantanée à réserve d'eau
Modèle pour conduit de fumée
FR
Notice d'installation et d'emploi
Aludra delta 24 CF
Aludra delta 28 CF
MODE
MAN
AUTO
TEMP
C

Publicité

loading

Sommaire des Matières pour Chaffoteaux & Maury Aludra delta 28 CF

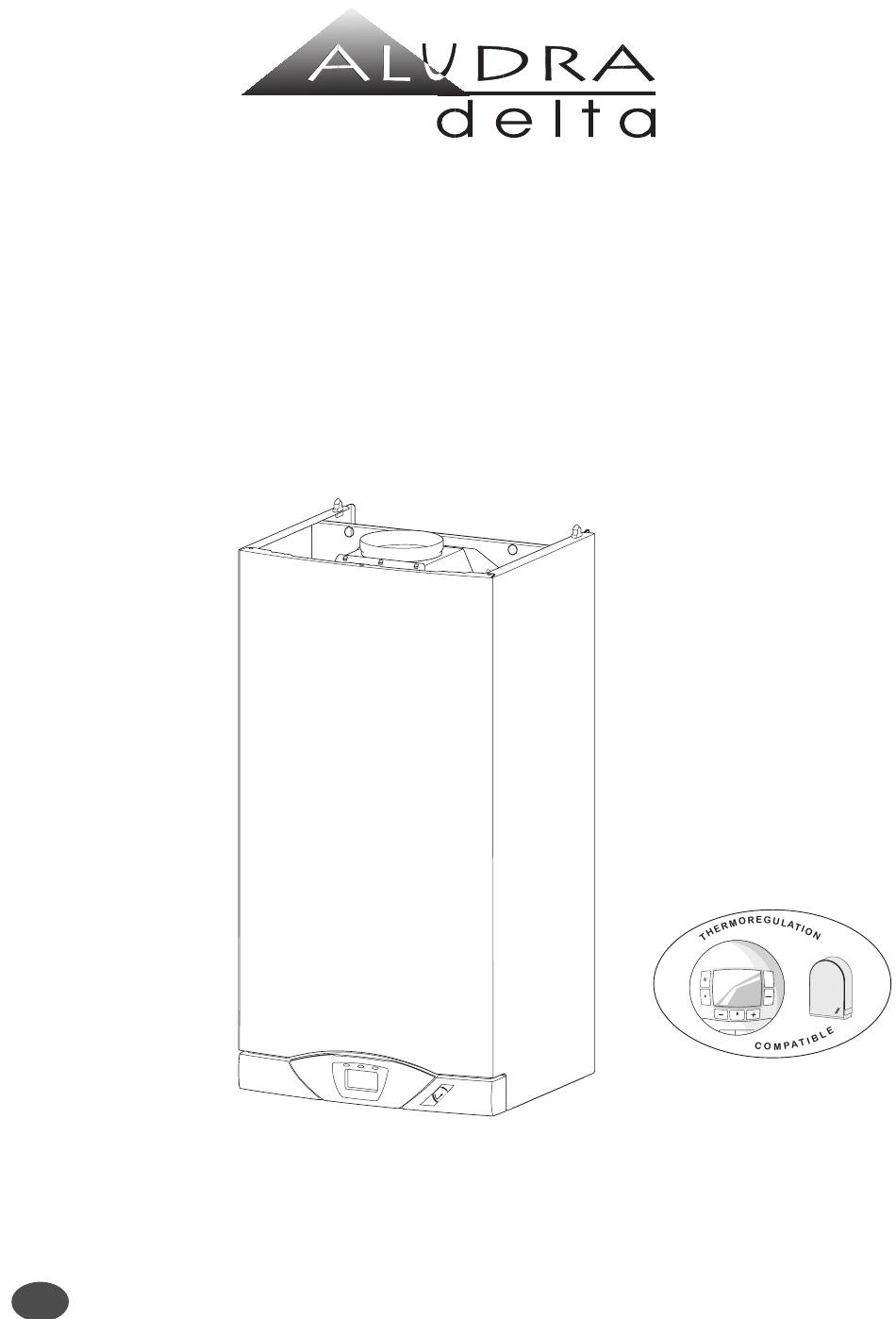

  • Page 1 CHAUDIERE MURALE GAZ DOUBLE SERVICE Chauffage + eau chaude sanitaire instantanée à réserve d’eau Modèle pour conduit de fumée Notice d’installation et d’emploi MODE AUTO TEMP Aludra delta 24 CF Aludra delta 28 CF...
  • Page 2 Cette notice d’installation et d’emploi est destinée aux appareils installés en France Sommaire NOTICE DESTINEE A L’INSTALLATEUR Page 1- Description ..................................3 2- Caractéristiques dimensionnelles ............................4 3- Caractéristiques hydrauliques ............................4 4- Conditions d’installation ..............................5 5- Pose de la barrette robinetterie et des pattes ........................6 6- Pose de la chaudière .................................6 7- Raccordements électriques ...............................7 8- Mise en service .................................8...
  • Page 3 NOTICE DESTINEE A L’INSTALLATEUR 1. Description 1.- châssis en tôle d’acier 2.- vase d’expansion sous pression (derrière le chassis) 3.- coupe-tirage antirefouleur 4.- échangeur principal en cuivre 5.- chambre de combustion 6.- brûleur multigaz en acier inoxydable comportant : • une nourrice démontable équipée des injecteurs •...
  • Page 4 2. Caractéristiques dimensionnelles Cotes en mm ø 24 kW ø 125 Evacuation soupape sécurité 28 kW ø 139 Départ chauffage Départ eau chaude sanitaire Arrivée gaz Arrivée eau froide sanitaire maxi maxi Retour chauffage Poids à vide : 24 kW : 37,5 kg 28 kW : 38,5 kg 450 mini pour entretien J K L M N I...
  • Page 5 4. Conditions d’installation 4.2 PRECONISATION D’INSTALLATION 4.1 RÉGLEMENTATION BATIMENTS D'HABITATION Implantation de la chaudière CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'EN- - placer la chaudière à proximité du conduit d’évacuation TRETIEN des produits de combustion L’installation et l'entretien de l'appareil doivent être effec- - ne pas installer la chaudière au dessus des plaques de tués par un professionnel qualifié...
  • Page 6 5. Pose de la barrette robinetterie et des pattes 5.1 PRELIMINAIRE Il est nécessaire d’utiliser le kit d’écartement du mur (disponible chez votre grossiste) pour des passages de tuyauteries derrière la chaudière. 5.2 PREFABRICATION Pour la pose de la barrette robinetterie et des pattes d’accrochage : - présenter le gabarit papier fourni pour la préfabrication à...
  • Page 7 7. Raccordements électriques Recommandations : Conformément à la réglementation, un dispositif de séparation omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière. La chaudière doit être raccordée à une canalisation fixe. Emplacement des raccordements : Le raccordement électrique du TA s'effectue à...
  • Page 8 8. Mise en service Réglage du by-pass circuit chauffage 8.1 - MISE EN PRESSION La chaudière est équipée d'un by-pass réglable qui permet Circuit sanitaire d'ajuster le débit du circuit chauffage en fonction des - ouvrir le robinet d’eau froide 39 (fig. 14) sur la barrette caractéristiques de l'installation.
  • Page 9 9. Montage de l’habillage Montage de l'habillage Retirer le film protecteur de l'habillage : - présenter l’habillage (fig. 17) - engager les 2 encoches de coté sur les tenons T du châssis, et placer l’habillage suivant 1 et 2 (fig. 17) - vérifier que le centrage et l'aplomb sont corrects - visser les 4 vis A de fixation de l’habillage, situées en partie inférieure (fig.
  • Page 10 10. Réglages L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4 Tous les réglages peuvent être modifiés par l’installateur ou un professionnel qualifié. Les réglages et informations sur la chaudière sont accessibles en basculant la porte E du boîtier électrique (fig.
  • Page 11 ACTION ETAT AFFICHEUR Menu - 1 - Historique Défaut 5 ” indique les 10 derniers défauts Rubrique Elément 1 Elément 2 Elément 3 et 4 Dernier défaut apparu code de 01 à 99 Avant dernier défaut apparu code de 01 à 99 x fois code de 01 à...
  • Page 12 ACTION ETAT AFFICHEUR Menu - 3 - Réglages chaudière 1 fois Rubrique Elément 1 Elément 2 Elément 3 et 4 Non actif Celectic 0 : non Consigne sanitaire fixe à 65° et x fois 1 : oui TIC à 0 0.
  • Page 13 ACTION ETAT AFFICHEUR Menu - 4 - Réglages pour le chauffage 1 fois Rubrique Elément 1 Elément 2 Elément 3 et 4 0 : non Fonctionnement coupe pompe 1 : oui x fois 0 : grande Vitesse de pompe 1 : petite Durée de la post-circulation de 0 à...
  • Page 14 ACTION ETAT AFFICHEUR Menu - 5 - Mode Ramonage Effet Afficheur 1 fois Mode ramonage non activé Activation du mode ramonage en La température de sortie échangeur appuyant sur la touche réglage principal apparaît sur les éléments 3 et 4 de l’afficheur.
  • Page 15 ACTION ETAT AFFICHEUR Menu - 6 - Réglage des paramètres de thermorégulation 1 fois Rubrique Elément 1 Elément 2 Elément 3 et 4 0 : Consigne chauffage réglable par l’utilisateur 1 : Consigne chauffage variable en fonction de la T° extérieure Type de régulation x fois 2 : Consigne chauffage variable...
  • Page 16 10. Exemple de réglages (suite) Réglage du TAC: Si l’on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes. (rappel : réglage d’usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8). Procéder comme suit : Afficheur 5 ”...
  • Page 17 11. Changement de gaz En cas d’adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces suivantes : - la nourrice et son joint. - le diaphragme gaz, l’ensemble électrovanne et les joints correspondants. (voir le tableau des caractéristiques techniques).
  • Page 18 Réglage de la puissance gaz au brûleur Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution, pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l’installation. Elles ne peuvent servir à...
  • Page 19 NOTICE DESTINEE A L’UTILISATEUR 13. Commandes Fig 19 Tableau de bord (fig. 19) Robinetterie (fig. 20) 25. - afficheur 35. - Robinet départ chauffage 26. - bouton poussoir marche / arrêt et voyant de mise en 37. - Départ eau chaude sanitaire marche 38.
  • Page 20 14. Conduite Mise en route 1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 1 bar avec 1,5 bar à froid maxi. Dans le cas contraire voir § 3. 2. S’assurer que le robinet d’arrêt de gaz général de l’installation est ouvert et appuyer sur le voyant vert 26 marche/Arrêt pour mettre la chaudière sous tension.
  • Page 21 Mode chauffage Tourner le commutateur 30 entre les positions mini et maxi, lors de la rotation de ce commutateur, le pictogramme représentant le radiateur clignote ainsi que la consigne chauffage qui défile par pas de 1°C. Le clignotement du pictogramme et de la consigne s’arrête quelques secondes après l’action sur le commutateur 30, et indique alors : - la température de sortie de l’échangeur principal lorsqu’une demande du Pictogramme...
  • Page 22 15. Sécurité de débordement Cette chaudière, de type B11BS, est équipée d’une sonde (placée dans le coupe-tirage antirefouleur) qui interrompt l’arrivée du gaz en cas de perturbations de l’évacuation des produits de la combustion. Ce dispositif met la chaudière en position arrêt de sécurité, défaut E17. Le redémarrage automatique intervient après un délai d’environ 15 minutes.
  • Page 23 19. Changement de gaz Ces appareils sont prévus pour fonctionner soit au gaz naturel soit au gaz propane. Le changement de gaz doit être effectué par un professionnel qualifié. 20. Incidents de fonctionnement Incidents Causes Solutions Faîtes les vérifications qui s’imposent Absence de gaz, Absence d’eau, La chaudière ne se met pas en marche.
  • Page 24 21. Caractéristiques techniques Modèle 24 CF 28 CF 7,75 à 24 kW 7,75 à 26 kW Puissance chauffage 24 kW 26 kW Puissance eau chaude sanitaire variable Pn max Catégorie de performance selon RT 2000 Basse température Basse température II 2E+3+ (FR), II 2E+3+ (FR), Catégorie I 2E+(BE), I 3+ (BE)
