5.

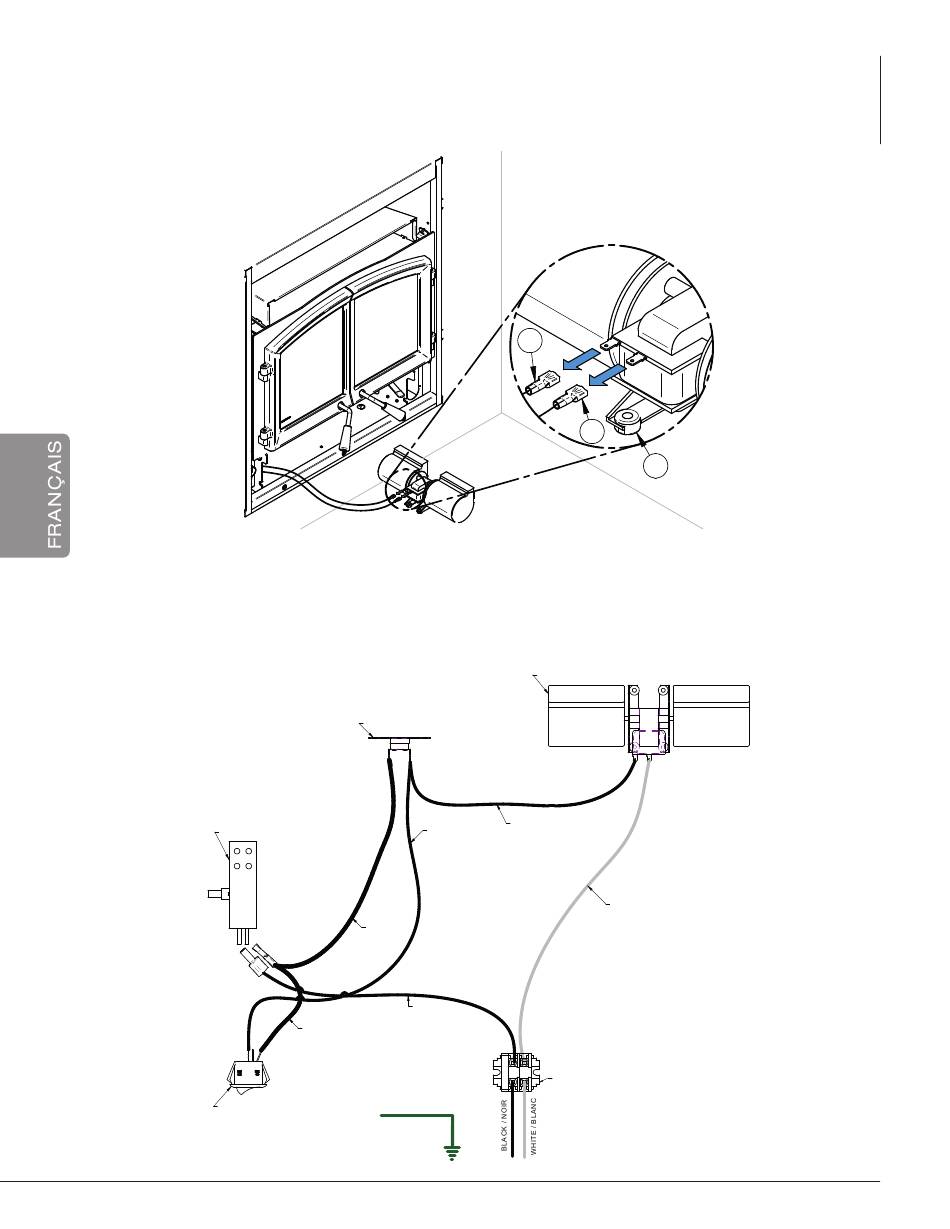

Débrancher les fils électriques (P) et (Q) qui alimentent le ventilateur. Soulever le ventilateur (O)
situé sous la chambre à combustion à l'arrière. Faire pivoter le ventilateur à 90° afin de le sortir.
6.
Répéter les étapes dans le sens inverse pour la réinstallation du ventilateur.
Branchement du ventilateur
Le branchement électrique devrait être fait par un électricien certifié. Raccorder les fils d'alimentation
sur le bornier en s'assurant que le fil blanc soit raccordé à la même borne que le fil blanc du bornier
provenant du ventilateur. Raccorder le fil noir avec le fil noir du bornier. Le fil de mise à la terre (vert
ou dénudé) doit être attaché au bâti métallique de l'appareil.
RHEOSTAT / RHÉOSTAT
2 POSITIONS ROCKER SWITCH
INTERRUPTEUR 2 POSITIONS
Page 68
THERMODISC / THERMODISQUE
BLACK / NOIR
BLACK
NOIR
BLACK
NOIR
BLACK / NOIR
GREEN GROUND
VERT MISE À LA TERRE
Q
P
O
BLOWER / VENTILATEUR
BLACK / NOIR
WHITE / BLANC
TERMINAL / BORNIER
Manuel d'installation et d'utilisation - Solution 2.5ZC II
