Page 1

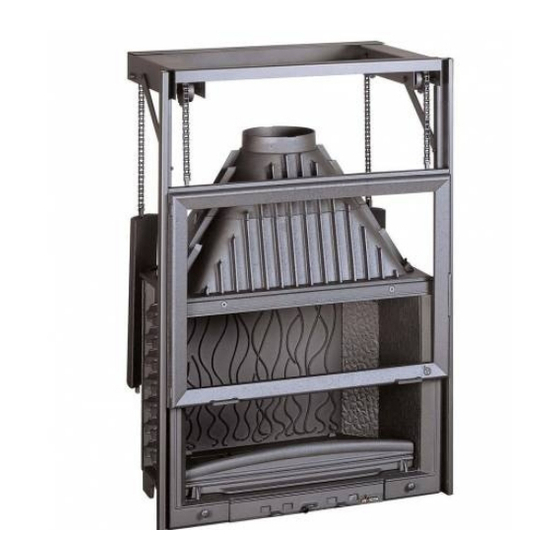

Foyer 800 DO Panoramique à contre poids Référence : 6887 44 Foyer 800 Double ouverture Panoramique à contre poids Référence 6887 44 LC – 26/01/2010 page 1/6...
Page 2
AD688744 Foyer 800 DO Panoramique à contre poids Référence : 6887 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale 14 kW...
Page 3
Foyer 800 DO Panoramique à contre poids Référence : 6887 44 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
Page 4
Foyer 800 DO Panoramique à contre poids Référence : 6887 44 LC – 26/01/2010 page 4/6...
Page 5
Foyer 800 DO Panoramique à contre poids Référence : 6887 44 Repére DESIGNATION Référence Buse FB60 800294 Vis tête hexagonale de 8x30 AV 8408300 Rondelle de 8 AV 4100080 Ecrou hexagonale de 8 AV 7100080 Avaloir FB60 800293 Déflecteur FB60 800295 Fond arrière...
Page 6
Foyer 800 DO Panoramique à contre poids Référence : 6887 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
