3.1 Raccordement des modules UD 01

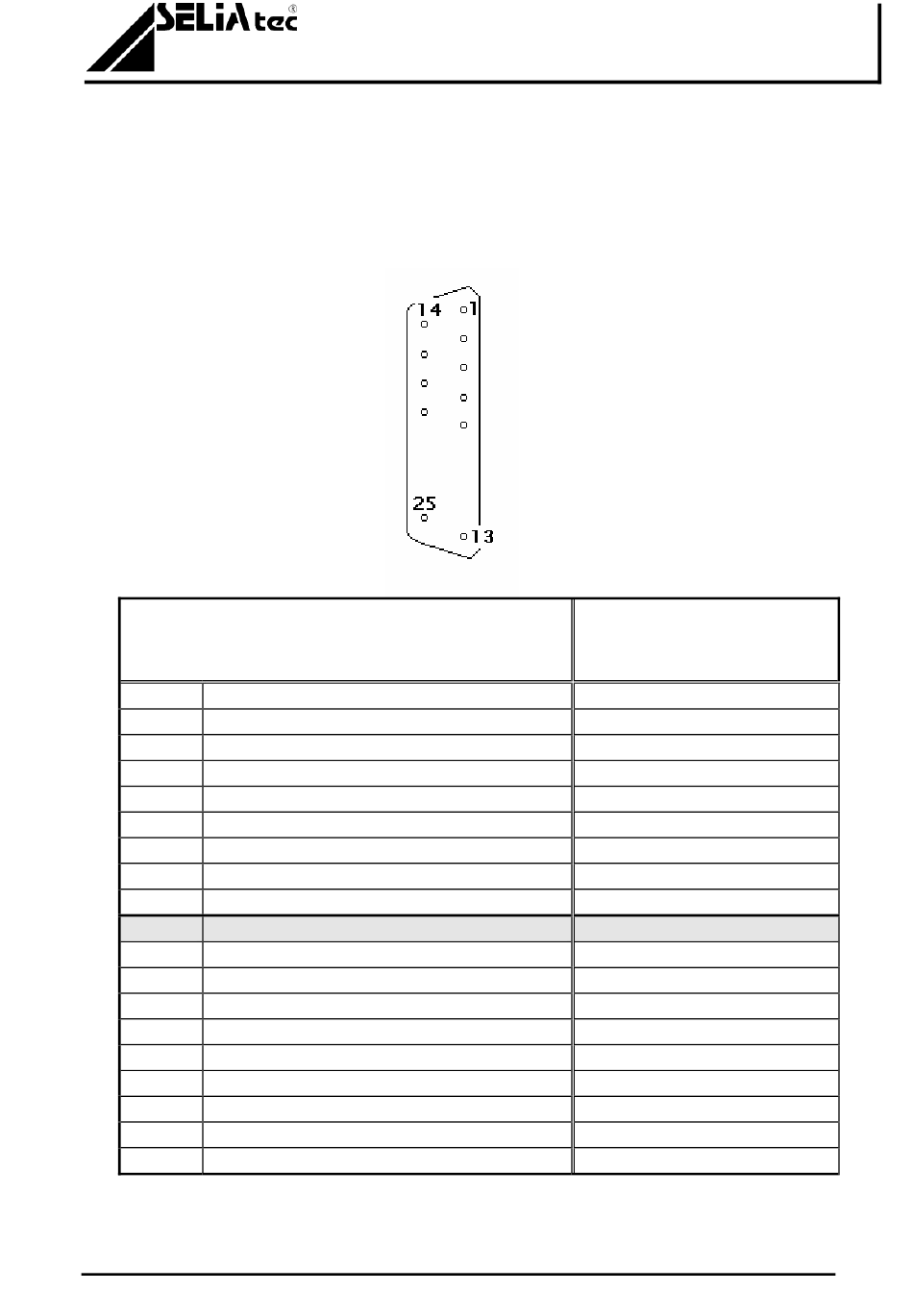

Les modules UD 01 sont équipés d'un connecteur SUB-D 25 broches mâle,
dont le repérage des contacts correspond à la figure ci-dessous.
E1 Entrée digitale 1
E2 Entrée digitale 2
E3 Entrée digitale 3
E4 Entrée digitale 4
E5 Entrée digitale 5
E6 Entrée digitale 6
E7 Entrée digitale 7
E8 Entrée digitale 8
COM1 Commun entrées digitales E1 à E8
E9 Entrée digitale 9
E10 Entrée digitale 10
E11 Entrée digitale 11
E12 Entrée digitale 12
E13 Entrée digitale 13
E14 Entrée digitale 14
E15 Entrée digitale 15
E16 Entrée digitale 16
COM2 Commun entrées digitales E9 à E16
MANUEL D'UTILISATION
Désignation
des signaux
Broches du
connecteur
SUB-D 25 mâle
2
3
4
5
6
7
8
9
10
15
16
17
18
19
20
21
22
23
