Guide d'installation

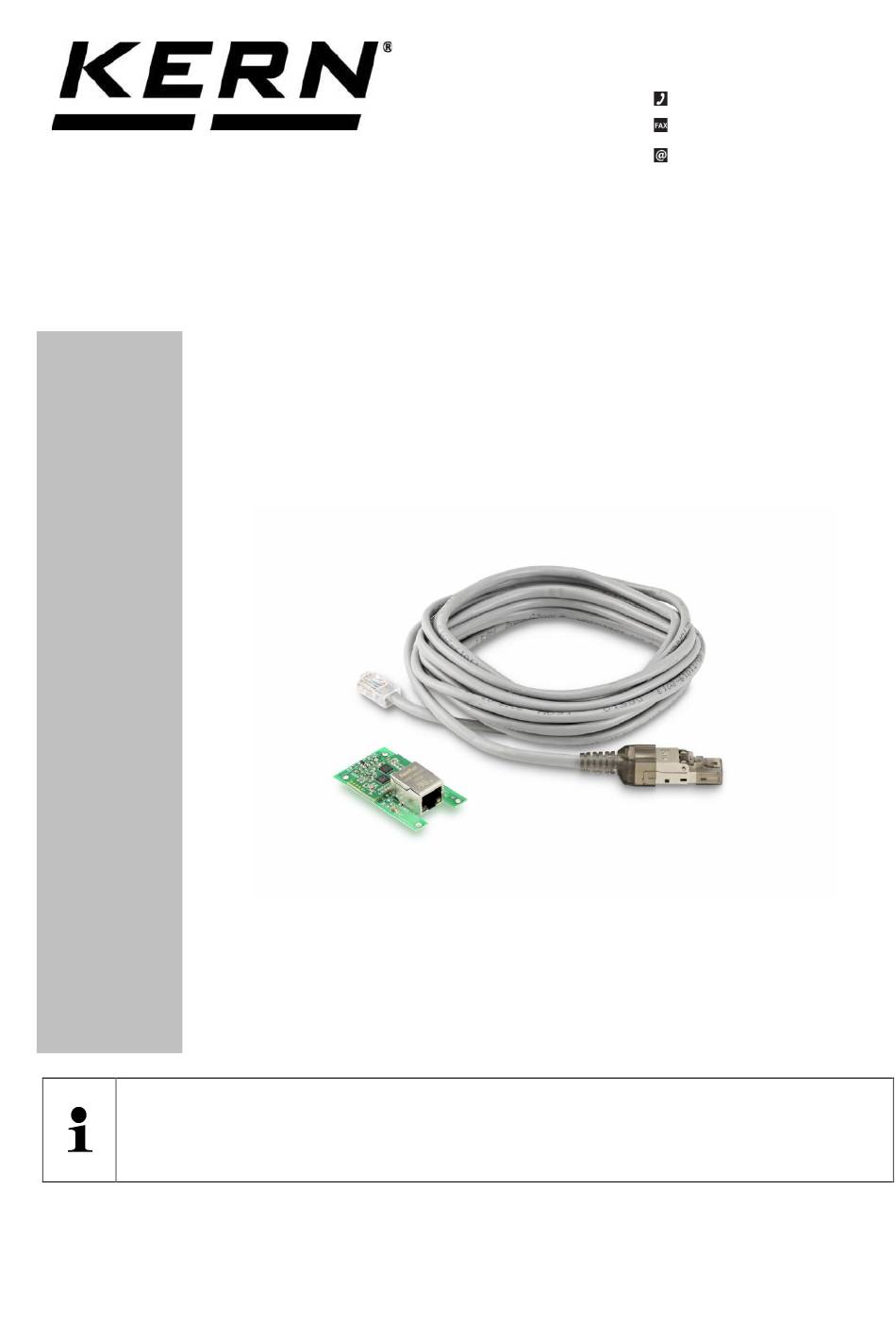

Module Ethernet
KERN KUM-04
Type TYKUM-04-A
Version 1.1
2025-01
F
Vous trouverez également la version actuelle de ce guide en ligne sur :
https://www.kern-sohn.com/shop/de/DOWNLOADS/
Sous la rubrique Manuels d'utilisation
KERN & Sohn GmbH
Ziegelei 1
72336 Balingen-Frommern
Allemagne
+0049-[0]7433-9933-0
+0049-[0]7433-9933-149
info@kern-sohn.com
TYKUM-04-A-IA-f-2511
Publicité
Manuels Connexes pour KERN and SOHN KUM-04
Sommaire des Matières pour KERN and SOHN KUM-04
- Page 1 KERN & Sohn GmbH Ziegelei 1 +0049-[0]7433-9933-0 72336 Balingen-Frommern +0049-[0]7433-9933-149 Allemagne info@kern-sohn.com Guide d'installation Module Ethernet KERN KUM-04 Type TYKUM-04-A Version 1.1 2025-01 Vous trouverez également la version actuelle de ce guide en ligne sur : https://www.kern-sohn.com/shop/de/DOWNLOADS/ Sous la rubrique Manuels d'utilisation TYKUM-04-A-IA-f-2511...
- Page 2 Module Ethernet Version 1.1 2025-01 Guide d'installation Table des matières Contenu de la livraison ................. 3 Remarques générales et consignes de sécurité ......... 3 Données techniques ..................4 Paramètres par défaut ................... 4 Installation ...................... 4 Installation de l'interface dans le boîtier ................4 5.1.1 Ouverture du terminal .........................
- Page 3 Contenu de la livraison • Module Ethernet • Câble d'interface (5 m) • Connecteur RJ45 Remarques générales et consignes de sécurité ⚠ DANGER Choc électrique par contact avec des éléments sous tension Un choc électrique peut entraîner des blessures graves ou la mort ...
- Page 4 Données techniques KERN TYKUM-04-A Serveur TCP Mode de travail TCP/IP Protocole réseau Réseau Attribution d'IP Statique/DHCP Version du protocole Internet IPv4 Paramètres par défaut Paramètres Paramètre par défaut IP statique 192.168.178.150 Masque de sous- 255.255.255.0 réseau Passerelle 192.168.178.1 Nom d'utilisateur admin Mot de passe admin...
- Page 5 REMARQUE Veillez à ne pas endommager les câbles (par exemple en les arrachant ou en les coinçant). Ouvrir délicatement les deux moitiés du terminal. TYKUM-04-A-IA-f-2511...
- Page 6 5.1.2 Aperçu de la platine La platine de certains appareils d'affichage offre plusieurs emplacements pour les ac- cessoires KERN, qui vous permettent d'étendre les fonctionnalités de votre appareil si nécessaire. Vous trouverez des informations à ce sujet sur notre site Internet : www.kern-sohn.com L'illustration du haut montre, à...
- Page 7 5.1.3 Installation du module 1. Ouvrir le terminal (voir chap.5.1.1 ). 2. Retirer le module de son emballage. 3. Dévisser les vis des douilles d'un emplacement de taille L, 6 broches. 4. Enficher le module. TYKUM-04-A-IA-f-2511...
- Page 8 5. Fixer le module avec les vis. REMARQUE N'ouvrez pas la vis de compensation de pression du terminal. Vous la reconnaîtrez aux trous de condensa- tion dans la tête de la vis. L'enlever peut entraîner de l'humidité dans l'appareil et donc des dommages. Ouvrez un bouchon libre d'un passage de câble à...
- Page 9 7. Retirez la goupille d'étanchéité du passage de câble. 8. Couper le câble d'interface d'un côté et dégager les fils conducteurs. 9. Faire passer le câble d'interface avec les fils conducteurs par l'intérieur à travers le passage de câble, de sorte que le connecteur Ethernet se trouve à l'intérieur du boîtier.
- Page 10 12. Raccorder le connecteur RJ45 au câble d'interface conformément aux couleurs du câble. REMARQUE En cas de montage en usine par KERN, le câblage dans le con- necteur est effectué selon T568B. Couleur Couleur Blanc/Orange Blanc/Bleu Orange Green Blanc/vert blanc/brun Blue Brown...
- Page 11 13. Visser le bouchon du passage de câble. 14. Brancher le câble d'interface dans le port Ethernet du module. 15. Le module a été installé. 5.1.4 Fermeture du terminal 1. Vérifier que le module est bien fixé. REMARQUE Veillez à ne pas endommager les câbles (par exemple en les arrachant ou en les coinçant).
- Page 12 Connecter l'interface 1. Connecter le câble Ethernet au réseau/PC 2. Établir une connexion TCP 3. Utiliser les commandes KCP pour communiquer avec la balance Réglage de l'adresse IP L'interface est configurée par défaut avec une adresse IP fixe (voir chap.4 ) Il existe les possibilités suivantes pour configurer l'adresse IP selon ses propres souhaits.
- Page 13 5.3.2 À propos de la page de configuration La page de configuration peut être consultée dans la barre d'adresse sous l'adresse IP du module. Après avoir saisi le nom d'utilisateur et le mot de passe (voir chap.4 ), les paramètres par défaut peuvent être modifiés.
- Page 14 6 Petit dépannage Erreur Remède • S'assurer que la balance est allumée Impossible d'établir la connexion • Assurer la connexion des câbles • Vérifier le câblage au niveau du connecteur • Couper la balance de l'alimentation électrique (secteur + Pas de communication possible après modifi- accu) pendant quelques minutes et la redémarrer cation de l'adresse IP...
