Installation du disque dur

REMARQUE : Pour les configurations livrées avec un disque dur de 3,5 pouces, suivez la même procédure pour installer le disque dur
dans son support.

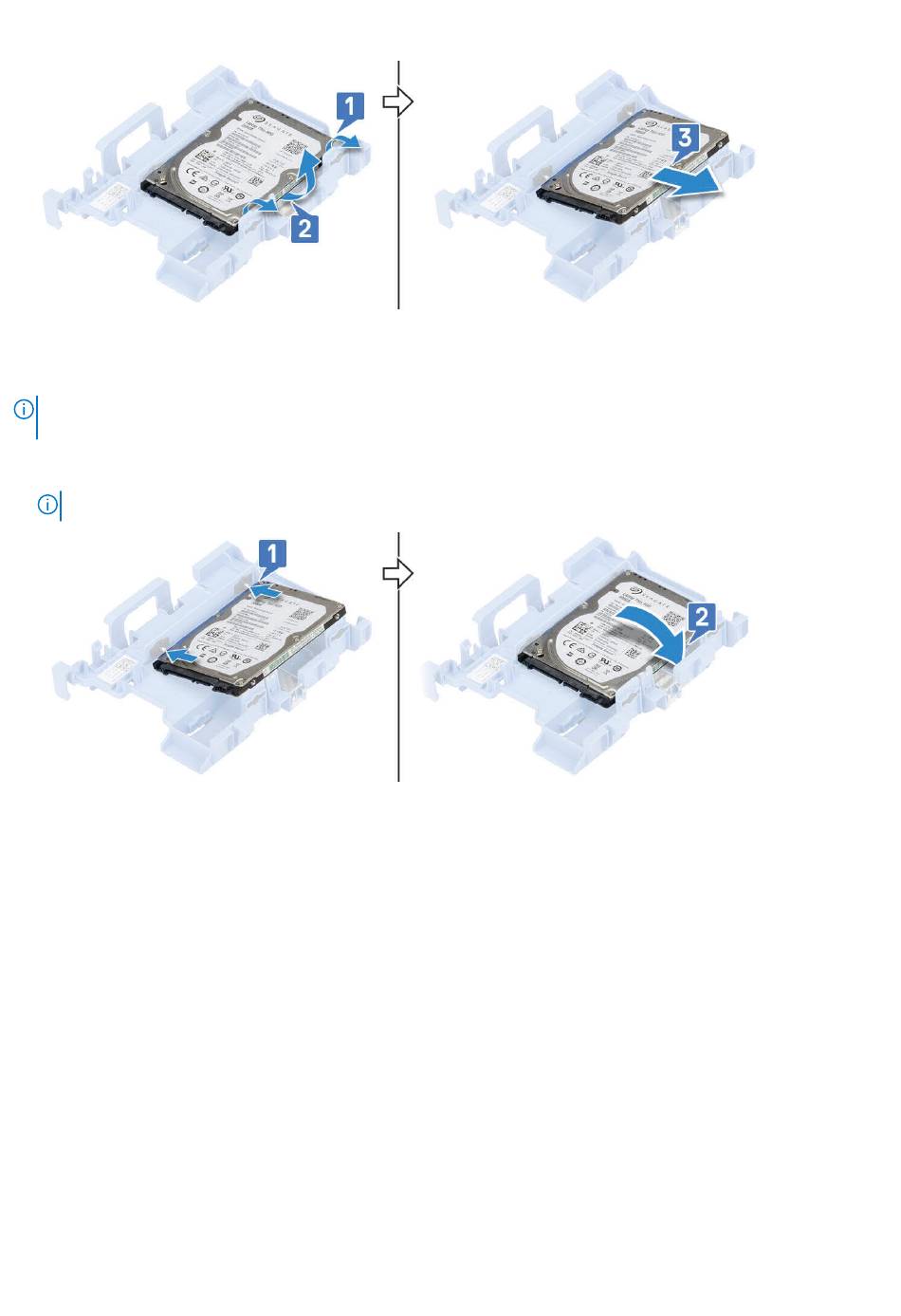

1. Insérez les trous d'un côté du disque dur dans les broches situées sur le support du disque dur [1], puis placez le disque dur dans le
support de façon à ce que les broches situées de part et d'autre du support soient alignées avec les trous du disque dur [2].
REMARQUE : Suivez la même procédure pour installer un autre disque dur de 2,5 pouces de l'autre côté du support.
2. Installez les éléments suivants :
a. Assemblage HDD.
b. capot latéral
3. Appliquez les procédures décrites dans la section

Cadre

Retrait du cadre avant

1. Suivez les procédures décrites dans la section
2. Retirez le capot latéral.
3. Pour retirer le cadre avant :
a. Soulevez les languettes de rétention pour dégager le cadre avant du système [1].
b. Faites pivoter le cadre avant pour l'extraire de l'ordinateur [2], puis tirez pour dégager les crochets situés sur le cadre avant de
leurs emplacements sur le panneau avant [3].
74 Retrait et installation de composants
Après une intervention dans
Avant une intervention à l'intérieur de
l'ordinateur.
l'ordinateur.
