Manuel d'Instructions, d'Utilisation et d'Entretien

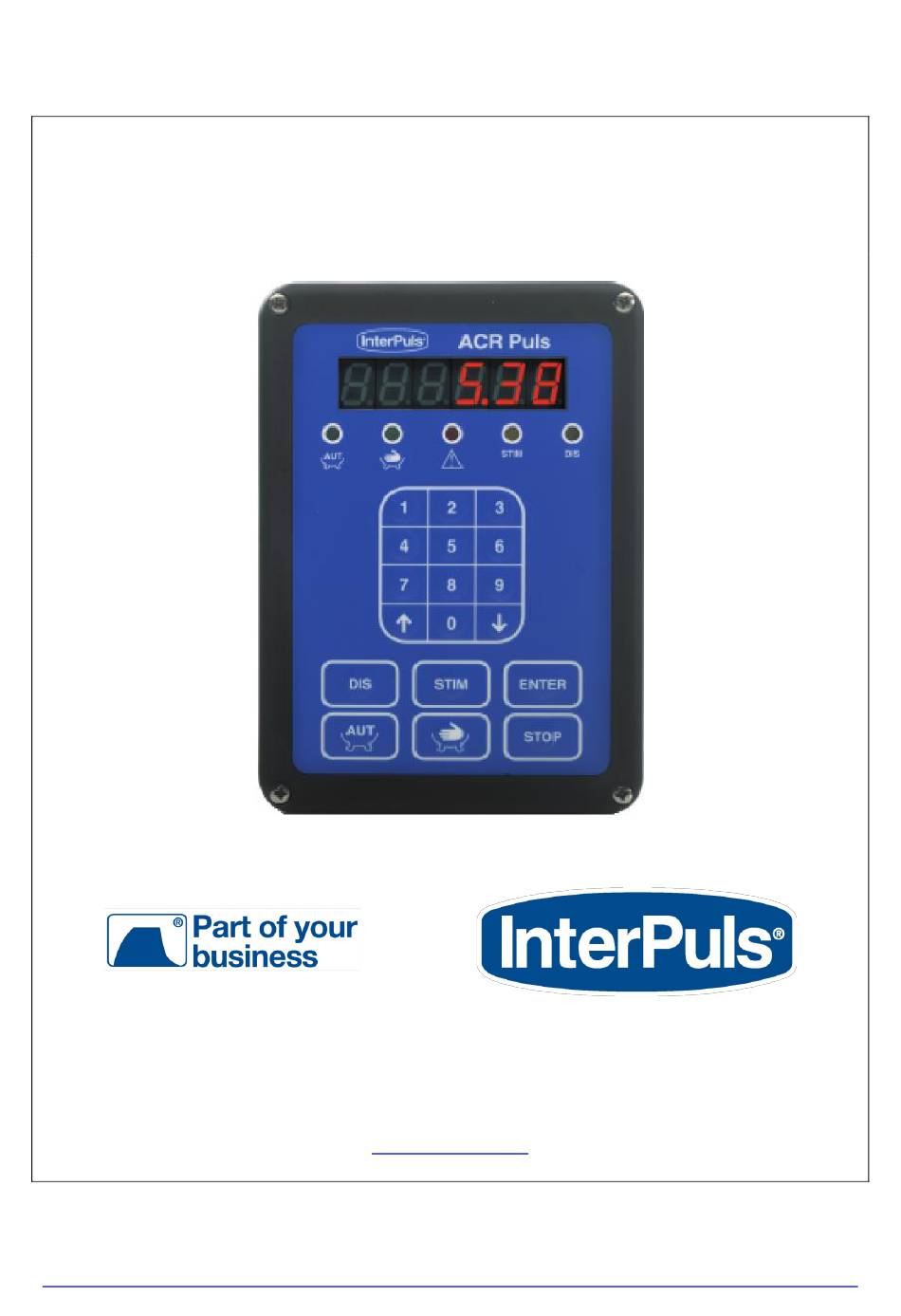

ACR Puls sw.5.4
InterPuls S.p.A.
Via F. Maritano, 11 - 42020 - Albinea (RE) – ITALIE
Tel. +39 0522 347511
Fax +39 0522 348516
sales@interpuls.com
LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE
Publicité
Manuels Connexes pour InterPuls ACR Puls sw.5.4
Sommaire des Matières pour InterPuls ACR Puls sw.5.4
- Page 1 ACR Puls sw.5.4 InterPuls S.p.A. Via F. Maritano, 11 - 42020 - Albinea (RE) – ITALIE Tel. +39 0522 347511 Fax +39 0522 348516 sales@interpuls.com LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE...
- Page 2 TYPE DE DOCUMENT Manuel d'utilisation, d'exploitation et d'entretien CODE DU DOCUMENT 5500066-06_MI_10.13 - FR EDITION Rev.06 PRODUIT ACR Puls sw.5.4 ANNEE DE CONSTRUCTION 2013 LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 2...
- Page 3 MODE PROGRAMMATION ......................... 17 Accès au mode programmation ....................17 Mode Programmation ........................17 Tabella dei parametri di programmazione ................... 18 RECOMMANDATIONS GENERALES ....................19 LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 3...
- Page 4 5500066-06_MI_10/13-FR - Manuel d'utilisation, d'exploitation et d'entretien 5500066-06 Positionnement du capteur ......................19 Sensibilité ............................. 19 Réglage fin du décrochage ......................20 LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 4...
- Page 5 Le dispositif doit être utilisé par une personne majeure, instruite, physiquement et psychiquement apte et ayant reçu des indications adaptées concernant le fonctionnement de celui-ci. LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 5...
- Page 6 N’utiliser que des extincteurs à poudre, à neige ou allogènes qui devront être placés près du dispositif. Le personnel autorisé devra recevoir les instructions relatives à leur fonctionnement. LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 6...
- Page 7 0.45 kg Alimentation 24 VDC Consommation électrique du BOÎTIER 100 mA Consommation électrique du SYSTÈME ACR + CV20 + LP20: 600 mA LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 7...
- Page 8 5500066-06_MI_10/13-FR - Manuel d'utilisation, d'exploitation et d'entretien 5500066-06 SCHEMA DE RACCORDEMENT 2.2.1 Schéma de raccordement ACR+CV20+LE20 LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 8...
- Page 9 LE20 pulsation « R » (marron) rose LE20 et CV20 commun (noir) bleu 24Vcc (-) rouge 24Vcc (+) touche de démarrage télécommandé touche « Quick Lift » LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 9...
- Page 10 Pour interrompre le cycle de lavage, appuyer sur la touche STOP. Le mode lavage peut aussi être activé manuellement en appuyant sur la touche DIS. LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 10...
- Page 11 En cours de programmation, il est possible de programmer un cycle de stimulation forcée au début de chaque opération de traite pendant un certain laps de temps (« Temps de Stimulation »). LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 11...
- Page 12 « retard vide/pulsation », le pulsateur s’enclenche et la vanne (shut-off) du capteur de débit s’ouvre ; le temps de traite s'affiche à l'écran. LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 12...
- Page 13 « Retard Final », les « opérations de décrochage » à nouveau détecté avant la fin du commencent et la traite se termine. LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 13...
- Page 14 STOP ne sont pas enfoncées, le mode « Traite Manuelle » ne s’arrêtera qu’à la fin du « Temps Maximum » (15 min). LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 14...
- Page 15 « Débit Continu » pour réduire les temps de traite. de diminuer la valeur attribuée au paramètre « Débit Continu » pour vider totalement le pis. LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 15...
- Page 16 Pour activer le « Mode Essai », appuyer sur la touche DIS et ensuite sur la touche Pour désactiver le « Mode Essai », il suffit d’appuyer sur la touche STOP. LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 16...
- Page 17 > appuyer sur la touche 0 pour définir la valeur « N » = NO Pour quitter le mode programmation, appuyer sur la touche ENTER. LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 17...
- Page 18 ÷ 60 Retard vide/pulsation 0 ÷ démarrage du système: 1– lavage 2 – stand by 3 – 1 – 2 – 3 dernier LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 18...
- Page 19 6,32 +/- 0,07 JUMPER 1 OPEN JUMPER 2 CLOSED < 100 gr/min 2660 6,42 +/- 0,07 JUMPER 1 OPEN JUMPER 2 OPEN LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 19...
- Page 20 « ligne haute » et « ligne moyenne » : diminuer le paramètre 32 (débit continu) à 0,3 secondes diminuer le paramètre 34 (retard final) à 6 secondes LE PRESENT MANUEL APPARTIENT A - InterPuls S.p.A. - TOUTE REPRODUCTION, MEME PARTIELLE, EST INTERDITE MI - 20...
