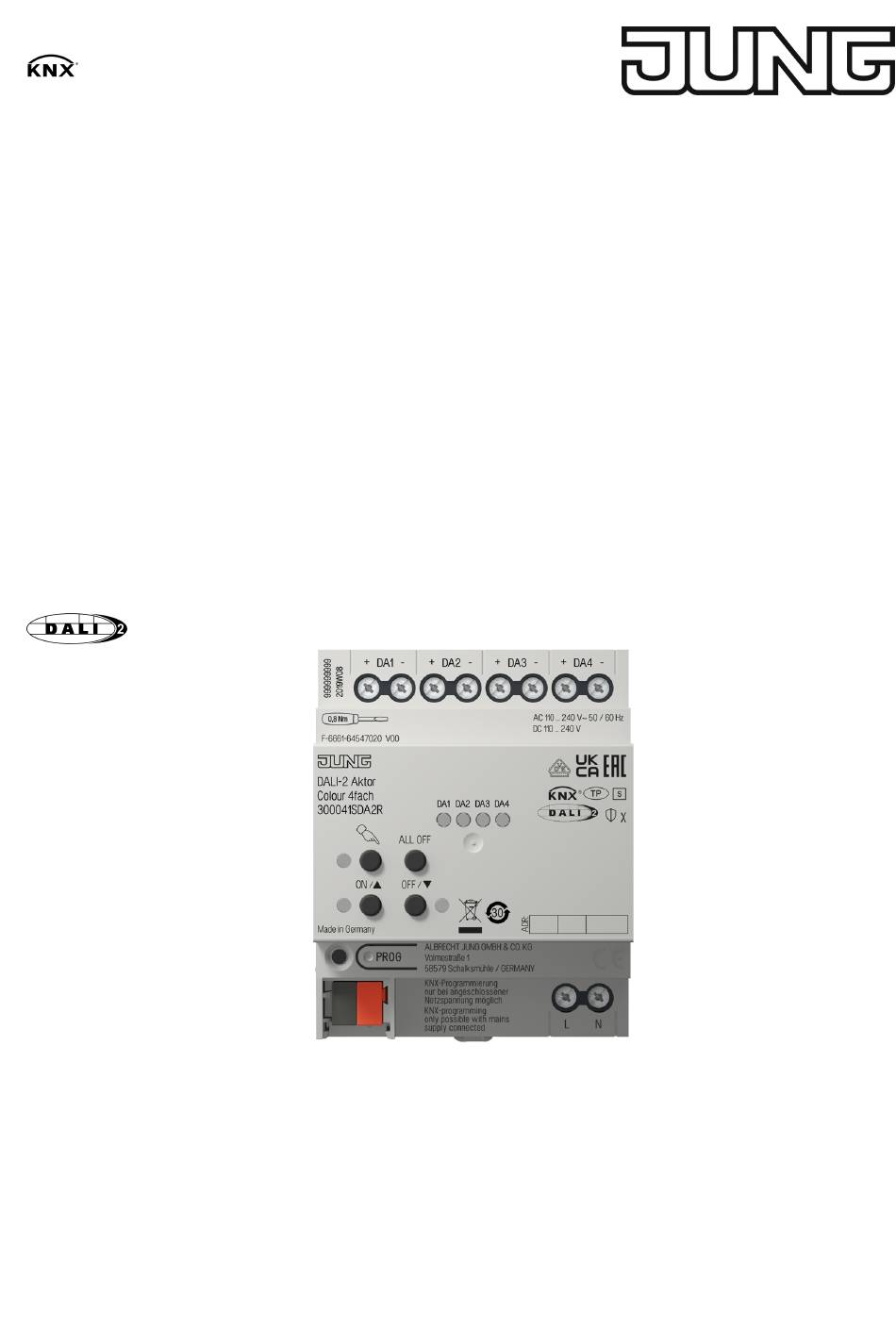

Mode d'emploi
Actionneur DALI-2 Colour, 4 voies
Réf. 300041SDA2R
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Illustration du produit non contractuelle
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
05.12.2024
82408903 j0082408903
www.jung.de
Publicité
Manuels Connexes pour Jung DALI-2 300041SDA2R
Sommaire des Matières pour Jung DALI-2 300041SDA2R
- Page 1 Mode d'emploi Actionneur DALI-2 Colour, 4 voies Réf. 300041SDA2R ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Illustration du produit non contractuelle Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 05.12.2024 82408903 j0082408903 www.jung.de...
- Page 2 Actionneur DALI-2 Colour, 4 voies Sommaire Consignes de sécurité ...................... 3 Conception de l’appareil .................... 3 Informations sur le système.................... 4 Usage conforme ....................... 4 Caractéristiques du produit.................... 5 Commande ........................ 5 Informations destinées aux électriciens spécialisés ............ 7 Montage et raccordement électrique .............. 7 Mise en service ......................
- Page 3 Actionneur DALI-2 Colour, 4 voies Consignes de sécurité Le montage et le raccordement d’appareils électriques doivent être réservés à des électriciens spécialisés. Risques de blessures graves, d’incendie ou de dégâts matériels. Lire en intégralité le mode d’emploi et le respecter. Risque d’électrocution.
- Page 4 L’appareil peut être mis à jour. Les mises à jour du micrologiciel peuvent être instal- lées confortablement à l’aide de l’app de service Jung ETS (logiciel supplémentaire). L’appareil est compatible avec KNX Data Secure. KNX Data Secure protège contre toute tentative de manipulation de l’immotique et peut être configuré...
- Page 5 Actionneur DALI-2 Colour, 4 voies Caractéristiques du produit – Certifié DALI-2 – Compatible avec les systèmes multimaîtres, il est possible d’utiliser des cap- teurs DALI-2 comme contrôleur d’application – Commande de 128 participants DALI max. dans 4 systèmes DALI – Commande de diffusion de chacun des quatre systèmes DALI –...
- Page 6 Actionneur DALI-2 Colour, 4 voies ￭ Appuyer brièvement sur le bouton ǃ (1). La LED (12) du premier système DALI clignote. Au bout de 5 secondes sans actionnement des boutons, l’appareil revient automati- quement en mode Bus. Activation/désactivation du mode manuel permanent La commande avec le clavier est programmée et n’est pas verrouillée.
- Page 7 Actionneur DALI-2 Colour, 4 voies Le système DALI est verrouillé. - ou, en cas d’actionnement répété - La LED (12) clignote lentement. Le système DALI est validé. ￭ Activer le fonctionnement sur bus (voir chapitre Activation/désactivation du mode manuel permanent). À...
- Page 8 Actionneur DALI-2 Colour, 4 voies ￭ Mettre en place le capuchon de protection (accessoire) sur le raccordement du câble de bus afin de garantir une protection contre les tensions dange- reuses. Figure 2: Exemple de raccordement Mise en service L’appareil peut être mis en service après son montage ainsi que le raccordement de la ligne de bus, de l’alimentation en tension secteur et des lignes DALI.
- Page 9 Actionneur DALI-2 Colour, 4 voies L’actionneur DALI initialise tous les appareillages DALI connectés et définit les paramètres DALI (Power-ON-Level, System-Failure-Level ...) conformément à la programmation ETS. L’actionneur DALI est prêt à fonctionner. Aucune programmation ETS n’est possible sans alimentation en tension sec- teur raccordée.
- Page 10 Réinitialiser l’appareil sur les réglages d’usine L’appareil peut être réinitialisé sur les réglages d’usine à l’aide de l’app de service Jung ETS. Cette fonction utilise le logiciel propriétaire contenu dans l’appareil, qui était activé au moment de la livraison (état de livraison). L’appareil perd l’adresse physique et sa configuration lors de la réinitialisation sur les réglages d’usine.
- Page 11 Actionneur DALI-2 Colour, 4 voies Caractéristiques techniques Dispositif KNX TP 256 Mode de mise en service KNX Mode S Tension nominale KNX DC 21 ... 32 V TBTS Courant absorbé KNX 3 ... 4 mA Type de raccordement du bus Borne de raccordement Alimentation Tension nominale AC 110 ...
- Page 12 Actionneur DALI-2 Colour, 4 voies Conditions ambiantes Température ambiante -5 ... +45 °C Température de stockage -5 ... +45 °C Température de transport -25 ... +70 °C Sections transversales de conducteur pouvant être bloquées (voir figure 4) Figure 4: Sections de conducteurs à serrer Largeur d’intégration 72 mm / 4 modules Bornes de raccordement...
- Page 13 Cause 2 : un participant DALI est défectueux. Remplacer le participant défectueux. Garantie La garantie est octroyée dans le cadre des dispositions légales concernant le com- merce spécialisé. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de...
