Sommaire des Matières pour JRI TRANSALIM
- Page 1 NOTICE D’UTILISATION TRANSALIM 970 684 00 - 09/02...
- Page 2 VI. DIMENSIONS ................................. 6 VII. PLAN DE PERCAGE ..............................7 Style voie N°1 (V1) Style voie N°2 (V2) violet 10m de rouge 20m de capillaire capillaire Eléments de mesure Stylos à pointe fibre Serrure Caissette Capot de interchangeable protection du diagramme ©JRI...

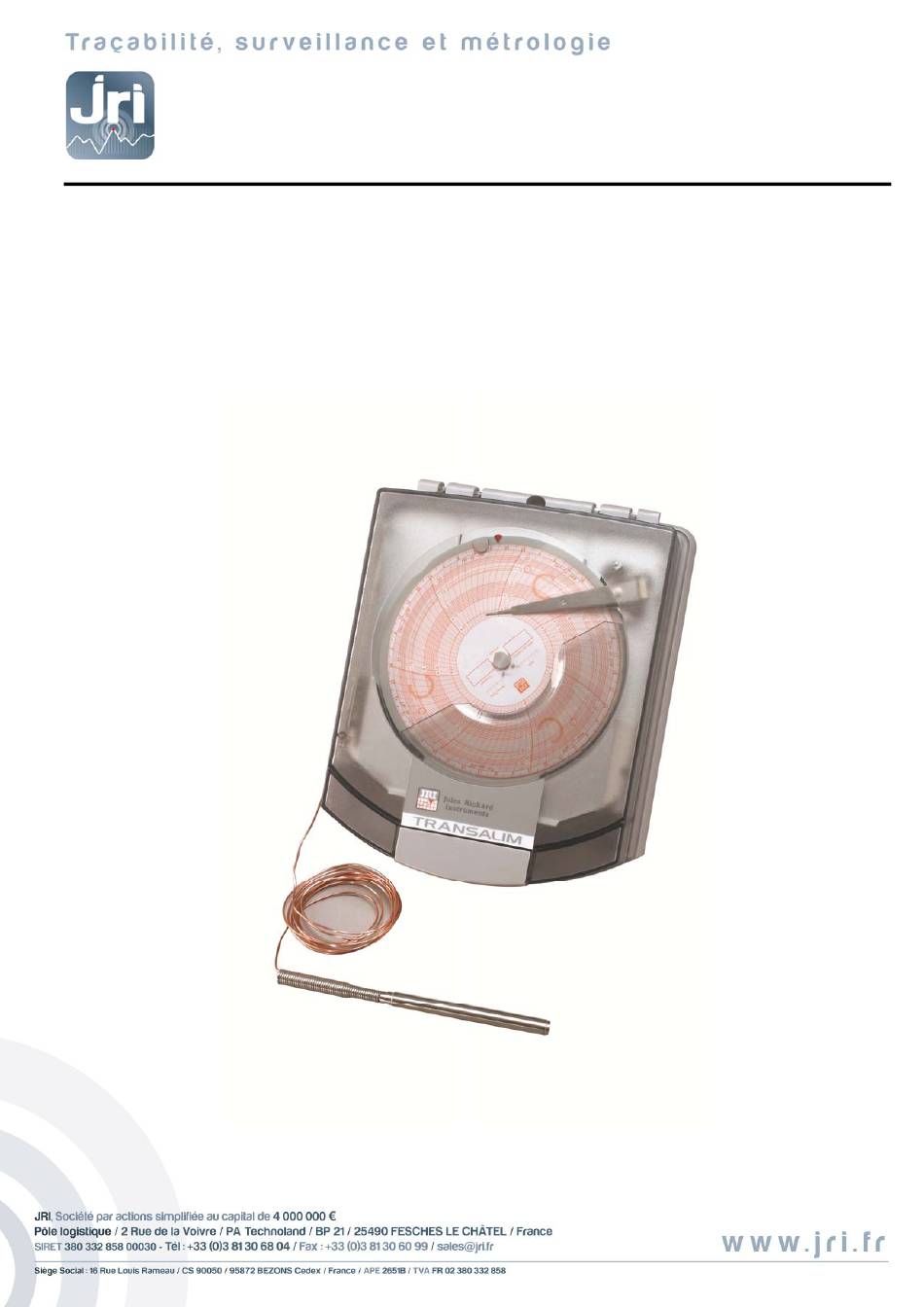

- Page 3 (arrêté du 20 juillet 1998). TRANSALIM se présente dans un boîtier étanche muni d'un capot en partie transparent permettant de voir le ou les enregistrements en cours. Ce capot est équipé d'une serrure verrouillant l'accès aux organes mécaniques ainsi qu'aux points de fixations du boîtier.
- Page 4 Une fois que l'élément sensible et le capillaire sont introduits dans l'enceinte, il est possible de procéder à la fixation du boîtier sur la paroi III. MISE EN SERVICE Pour la mise en service du TRANSALIM, il faut mettre en place : la pile, le diagramme, la point fibre et procéder à la mise à l’heure. Ouverture du boîtier - Enlever le plombage (si il y en a un) puis introduire la clef dans la serrure et déverrouiller le capot (la clef reste prisonnière de la serrure en position déverrouillée).
- Page 5 V1=10 m et V2=20 m (enregistreur 2 voies) Alimentation : 1 pile 1,5V type LR6 (autonomie 6 mois) Dimensions : 282mm x 234mm x 83mm Indice de protection : IP65 Masse : 1 voie 1,5 kg, 2 voies 2,3 kg ©JRI...
- Page 6 Stylos à pointe fibre (rouge) x5 S97602 Diagrammes 7 jours 1 voie D32980 Diagrammes 7 jours 2 voies D32990 Diagrammes 24h 1 voie D33000 Diagrammes 24h 2 voies D33010 Diagrammes 28 jours D33020 Option Pochette rigide pour diagramme Ø160mm 19906.00 VI. DIMENSIONS ©JRI...
- Page 7 VII. PLAN DE PERCAGE ©JRI...
- Page 8 ©JRI...
