PR OD U I TS D E S E CUR I T E
Tina 8A Répartiteur
Manuel du produit
2TLC172142M0301 Rév.F
VERSION TR ADUITE
new.abb.com/low-voltage/produc ts/safety-products
Table des Matières
loading

Manuels Connexes pour ABB Tina 8A

Sommaire des Matières pour ABB Tina 8A

  • Page 1 — PR OD U I TS D E S E CUR I T E Tina 8A Répartiteur Manuel du produit 2TLC172142M0301 Rév.F VERSION TR ADUITE new.abb.com/low-voltage/produc ts/safety-products...

  • Page 2: Lire Et Comprendre Ce Document

    Aptitude à l’emploi ABB ne saurait être tenu responsable de toute conformité avec des normes, des codes ou des réglementations qui s’appliquent à la combinaison de produits dans le champ d'application du client ou à l’utilisation du produit. Des certificats tiers pour les produits sont disponibles sur https://new.abb.com/low-voltage/products/safety-products.

  • Page 3: Table Des Matières

    Table des matières 1 Introduction ..........................4 Objet de ce document ....................... 4 Public visé ............................. 4 Prérequis ............................4 Remarques spéciales ......................... 4 2 Sécurité ............................5 Précautions de sécurité ......................5 3 Description du produit ......................6 4 Installation........................... 7 Précautions d'installation ......................

  • Page 4: Introduction

    Ce document est destiné au personnel agréé. Prérequis Le lecteur de ce document est supposé disposer des connaissances suivantes : • Connaissance de base des produits de sécurité ABB • Connaissance de la sécurité des machines Remarques spéciales Veuillez observer les remarques spéciales suivantes dans le document : Avertissement ! Risque de blessures sérieuses !

  • Page 5: Sécurité

    Sécurité Précautions de sécurité Les précautions de sécurité doivent être respectées pendant l’installation, le fonctionnement, l’entretien et le dépannage. Il incombe à l’utilisateur de veiller au bon fonctionnement général. Avertissement ! Veuillez lire la totalité du manuel du produit avant d'utiliser le dispositif.

  • Page 6: Description Du Produit

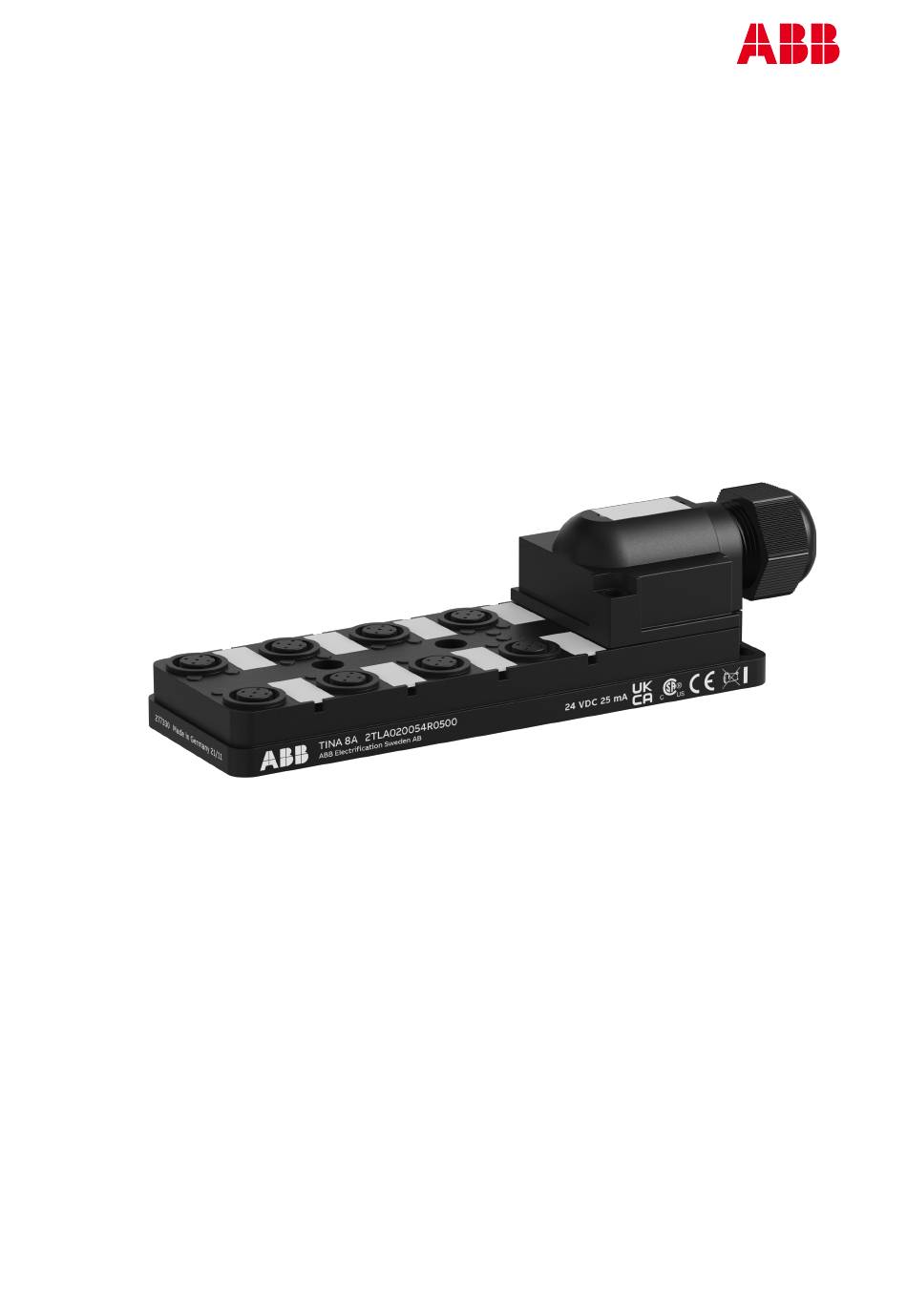

    Description du produit Tina 8A est un répartiteur doté de huit connecteurs M12 à 5 pôles. Il est utilisé pour simplifier le câblage et réduire les coûts liés aux câbles en permettant de raccorder jusqu'à huit dispositifs de sécurité à un contrôleur de sécurité ou un API de sécurité à l’aide d'un seul câble.

  • Page 7: Installation

    Installation • Fixer le Tina 8A sur la surface à l’aide de quatre boulons M4. • Monter tous les fils sur le bornier (numéro 1-13). • Brancher les dispositifs de sécurité aux connecteurs M12 et fixer les bouchons obtura- teurs Tina 1A sur les connecteurs non utilisés. Fixer les connecteurs.

  • Page 8: Connexions

    Entrée signal DYNlink Gris Entrée d’information Connecteur femelle M12 à 5 pôles Précaution ! Toutes les couleurs de câbles indiquées sont celles des câbles standards de ABB. Avertissement ! Les sorties d'information ne doivent jamais être utilisées pour la sécurité. 2TLC172142M0301 Rév.F...

  • Page 9: Exemples De Connexion

    Exemples de connexion Précaution ! Toutes les couleurs de câbles indiquées sont celles des câbles standards de ABB. 2TLC172142M0301 Rév.F...

  • Page 10: Fonctions

    Fonctions Attributs Sortie signal d'information La sortie d’information de l’unité (bornier broche 13) est définie comme étant basse ou haute en fonction du tableau suivant : État Signal entrée DYNlink État de sécurité des État de la Sortie signal (bornier broche-2) dispositifs raccordés aux d'information (bornier connecteurs M12 à...

  • Page 11: Maintenance

    (EN 62061:2005+A1:2013+A2:2015, EN ISO 13849-1:2015). Avertissement ! En cas de panne ou d'endommagement du produit, veuillez contacter ABB. N'essayez pas de réparer le produit vous-même, dans la mesure où cela pourrait endommager le produit de manière permanente, remettant alors en cause la sécurité du dispositif, ce qui, à son tour pourrait entraîner des blessures sérieuses pour le personnel.

  • Page 12: Dépannage

    Dépannage Problème Cause probable Action Pas de sortie de Un ou plusieurs dispositifs Contrôler l'état du ou des signal DYNlink ouvert(s) dispositifs/unités. (0 V CC) Entrée DYNlink (bornier Contrôler les connexions de câble broche 2) ouverte, +0 V CC ou l'unité en amont. ou +24 V CC Absence d'alimentation Contrôler l'alimentation + 24 V CC...

  • Page 13: Dimensions

    Dimensions Toutes les dimensions sont en mm. 2TLC172142M0301 Rév.F...

  • Page 14: Caractéristiques Techniques

    Fabricant Adresse ABB Electrification Sweden AB SE-721 61 Västerås Suède Références/Désignations 2TLA020054R0500 : Tina 8A Connection block Alimentation électrique Type d'alimentation électrique TBTP/SELV, non conçu pour être raccordé à un réseau obligatoire de distribution CC. Remarque : Un réseau de distribution CC est défini dans la norme CEI 61326-3-1:2017 comme étant un...
  • Page 15 Température ambiante Fonctionnement : -10 à +55 °C Stockage : -30 à +70 °C Plage d'humidité 35 à 85 % (sans gel ni condensation) Matériau du boîtier Basé sur du polyamide Connecteurs Connecteurs femelle M12 à 5 pôles (x8) Bornier à 5+9 broches Section transversale de conducteur : 0,25 –...

  • Page 16: Déclaration De Conformité

    Déclaration de conformité Déclaration CE de conformité 2TLC172142M0301 Rév.F...
  • Page 17 Déclaration de conformité UK 2TLC172142M0301 Rév.F...
