Dynex DX-PHD35 Guide D'installation Rapide

Contenu de l'emballage
• Boîtier pour disque dur PATA de 3,5 po USB 2.0
• Câble USB 2.0 A à B
• Adaptateur d'alimentation c.a.
• CD d'utilitaires avec le Guide de l'utilisateur et l'application Roxio
BackOnTrack
• Accessoires :
Tournevis
Vis (4)
• Guide de l'utilisateur
• Guide d'installation rapide
Configuration système requise
• Ordinateur avec un port USB 2.0 disponible
• Disque dur PATA de 3,5 po
• Système d' e xploitation Windows 7, Windows Vista et Windows XP.
• Système d' e xploitation Mac OS X version 10.4 ou plus récente.
Pour une performance et une fiabilité optimale, installer les mises à jour et le
service pack (SP) les plus récents. Pour Windows, aller au menu Start
(Démarrer) et sélectionner Windows Update (Mise à jour de Windows).
Caractéristiques
DEL
d'alimentation
DEL d'activité
Interrupteur
marche-arrêt
Touche de
sauvegarde
USB 2.0 de
type B
12 V c.c.

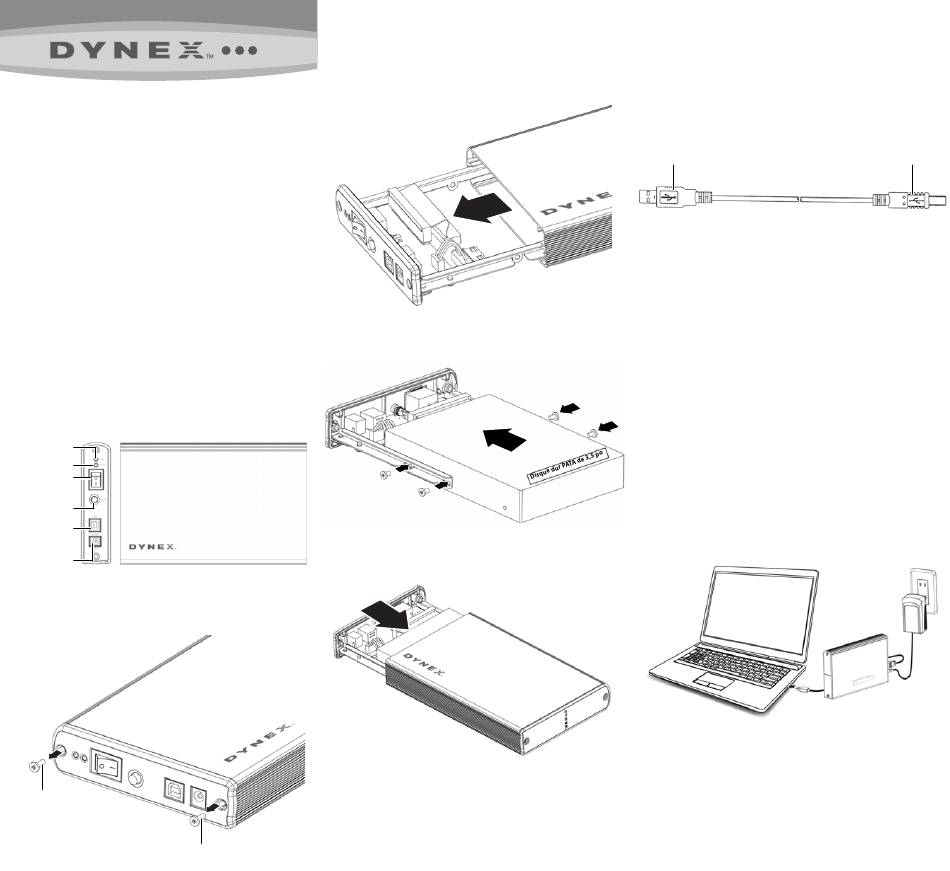

Installation du disque dur dans le boîtier
1 Retirer les deux vis sur le panneau latéral gauche.
Vis
Vis
Boîtier pour disque dur PATA de 3,5 po DX-PHD35
2 Extraire le couvercle en plastique de l' e xtrémité avec le circuit imprimé.
3 Brancher le disque dur au connecteur de données à 40 broches et au
connecteur d'alimentation du circuit imprimé du boîtier, puis fixer le disque
dur aux rails à l'aide des quatre vis (incluses).
4 Placer le disque dur avec le couvercle en plastique dans le boîtier en
aluminium, puis le fixer avec les deux vis retirées précédemment.
Guide d'installation rapide
Connexion du boîtier à l'ordinateur
Remarque : Vérifier que le disque dur a bien été installé dans le boîtier avant de
connecter celui-ci à l' o rdinateur.
Connecteur USB 2.0 de type A
1 Brancher l'adaptateur d'alimentation c.a. sur la prise c.c. de 12 V, puis sur une
prise secteur c.a.
2 Brancher le connecteur USB de type B sur le boîtier, puis brancher le
connecteur de type A sur un des ports USB 2.0 disponible de l' o rdinateur.
3 Appuyer sur Power (Marche/Arrêt) pour mettre le boîtier sous tension. Le
système d'exploitation détecte et configure automatiquement le nouveau
disque. La DEL d'alimentation s'allume lorsque le boîtier/disque dur est mis en
marche.
4 Si le disque est correctement détecté, une nouvelle lettre de disque dur est
affectée.
• Sur les PC, la nouvelle lettre de disque dur apparaît dans My Computer
(Poste de travail) de l' o rdinateur.
• Sur les ordinateurs Macintosh, la nouvelle lettre de disque dur apparaît
sur le bureau.
Remarque pour les utilisateurs de Windows : Si le système ne reconnaît pas
de nouveau disque, le nouveau disque dur doit être formaté. Voir les instructions
ci-dessous.
Remarque pour les utilisateurs de Macintosh : Si le système ne reconnaît
pas de nouveau disque, sélectionner Disk Utilities (Utilitaire de disque) dans le
dossier Utilities (Utilitaires), puis sélectionner le boîtier externe et formater le
disque selon les exigences actuelles.
5 Si le disque dur est neuf et n' e st pas formaté, suivre les étapes ci-après pour le
formater. Dans le cas contraire, aller à « Installation de l'application de
sauvegarde ».
Connecteur USB 2.0 de type B
