jablotron JA-110ST Mode D'emploi

Détecteur bus combiné de fumée et thermique JA-110ST
Le JA-110ST est un composant du système JABLOTRON.
Il est utilisé pour détecter les risques d'incendie à l'intérieur d'un
immeuble. Le produit n'est pas destiné à une installation à l'extérieur
ou dans un milieu industriel. Le JA-110ST comporte un détecteur
optique de fumée et un détecteur thermique. Le détecteur optique de
fumée est très sensible aux grandes particules de poussière qui sont
présentes dans la fumée dense. Il est moins sensible aux plus petites
particules produites par la combustion des liquides tels que l'alcool.
C'est pourquoi le détecteur d'incendie contient également un détecteur
thermique intégré qui a une réaction plus lente mais est beaucoup plus
adapté à la détection d'un incendie qui ne génère qu'une petite quantité
de fumée. Le détecteur possède un statut de réaction (qui rapporte son
activation et sa désactivation). Le détecteur doit être installé par
un technicien formé muni d'un certificat en vigueur émis par
un distributeur agréé.

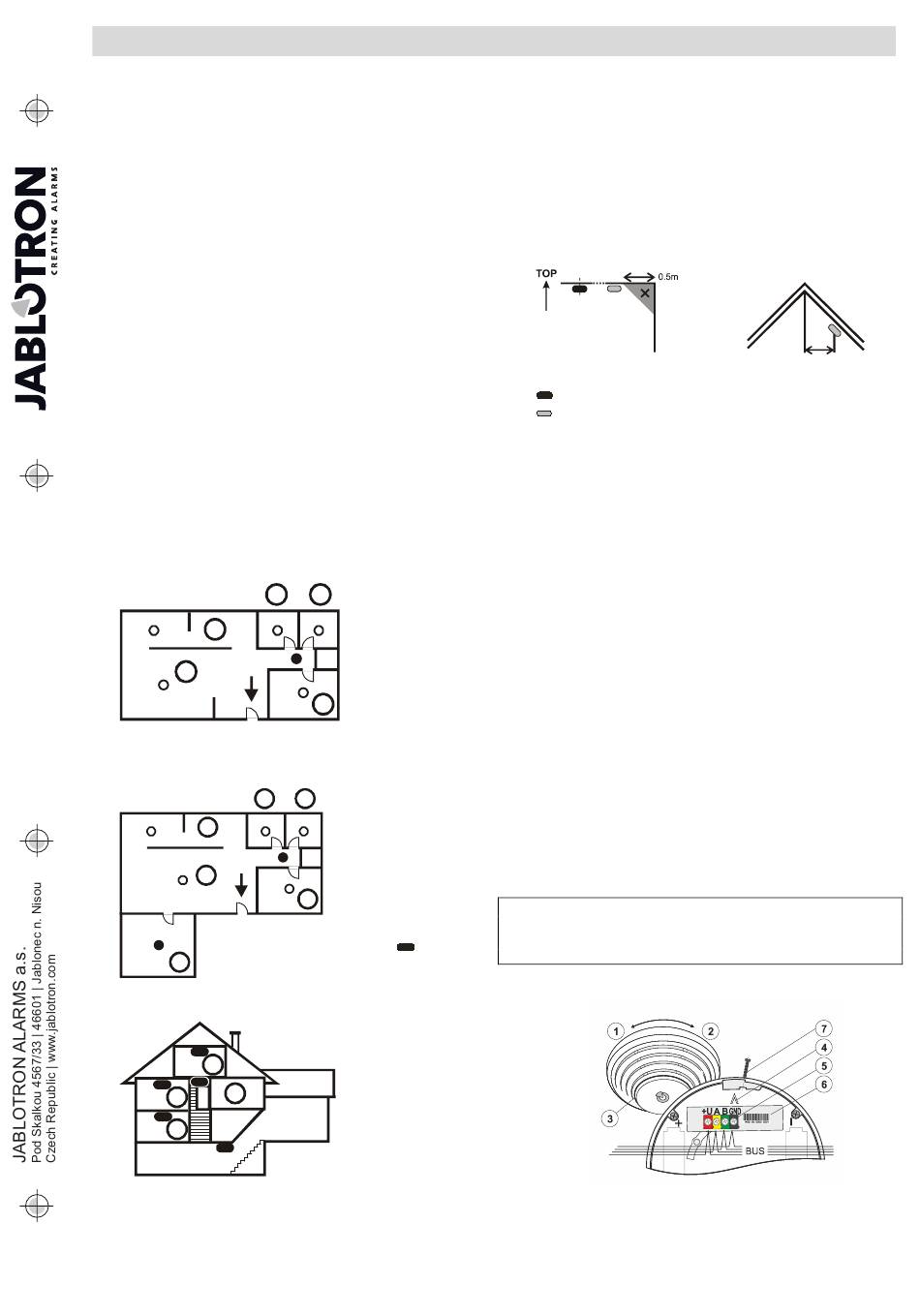

Emplacement du détecteur
Le détecteur de fumée doit être installé de telle sorte que toute fumée
dérive facilement dans le détecteur en raison de la circulation
thermique naturelle (généralement sur le plafond). Le détecteur ne peut
être utilisé que dans des intérieurs clos. Il ne convient pas pour les
intérieurs où la fumée peut se disperser sur une grande surface
et refroidir (par exemple des intérieurs avec de très hauts plafonds
- au-dessus de 5 m) - la fumée ne pourrait pas atteindre la position
du détecteur. Le détecteur ne convient pas à une installation dans un
environnement contenant des poussières, des fumées de cigarette et
des vapeurs. Les environnements chargés de poussière impactent
négativement la durée de vie du détecteur.
Le détecteur doit toujours être placé dans la section menant
à la sortie du bâtiment (voie de sortie), voir la figure 1. Si le bâtiment
a une superficie supérieure à 150 m
supplémentaire dans un autre endroit approprié est nécessaire,
voir Fig. 2.
1
2
Fig 1
3
1
2
6
Fig 2
6
1
3
2
Fig 3
Dans les bâtiments et les maisons à plusieurs étages, les détecteurs
doivent être installés au-dessus des cages d'escalier. Il est
recommandé de placer des détecteurs supplémentaires dans les
chambres. Voir fig 3.
Détecteur bus combiné de fumée et thermique JA-110ST
, l'installation d'un détecteur
2
3 4
5
4
1. cuisine,
2. salle de
séjour,
5
3. - 6. chambres

/
couverture
de base

couverture
recommandée
Installation sur des plafonds à niveau
Placez le détecteur au milieu de la pièce si possible. Le détecteur ne
doit pas être encastré dans le plafond à cause de l'existence
éventuelle d'une couche d'air chaud sur le plafond. Ne jamais placer
le détecteur dans le coin de la pièce (toujours garder au moins 0,5 m
de distance par rapport au coin) voir la figure 4.
insuffisante d'air dans les coins.
Installation sur des plafonds inclinés
Si le plafond ne convient pas pour le montage sur une surface plane
(par exemple, une pièce sous un faîtage), le détecteur peut être installé
comme indiqué sur la figure 5.
Fig 4
centre de la pièce, meilleur emplacement
emplacement acceptable
Murs, cloisons, barrières et plafonds en treillis
Le détecteur JA-110ST ne doit pas être installé à moins de 0,5 m
de tout mur ou cloison. Un espace étroit d'une largeur inférieure
à 1,2 m exige que les détecteurs doivent être placés à une distance
d'au moins un tiers de sa largeur. Si une pièce est séparée en sections
par des meubles, des étagères ou des demi-murs de séparation,
qui n'atteignent pas le plafond, l'espace est considéré comme
complètement séparé si l'écart entre le sommet de ces derniers
et le plafond ne dépasse pas 0,3 m. Un espace libre d'au moins 0,5 m
est nécessaire sous et autour du détecteur. Toute irrégularité du
plafond (par exemple, des poutres) supérieure à 5 % de la hauteur du
plafond doit être considérée comme un mur et les limitations
mentionnées ci-dessus doivent s'appliquer.
Ventilation et circulation de l'air
Les détecteurs ne doivent pas être installés directement par
ventilation ou des évents d'air conditionné, etc. Si l'air est fourni
à travers un plafond perforé, il ne doit y avoir aucune perforation dans
un rayon de 0,6 m du détecteur.
Éviter d'installer le détecteur dans les lieux suivants:
− Lieux avec une faible circulation en air (niches, coins, sommets
de toits en forme de A, etc.)
Lieux exposés à la poussière, la fumée de cigarette ou la vapeur
−
− Les lieux avec une très intense circulation de l'air (à proximité
de ventilateurs, sources de chaleur, sorties d'air conditionné, etc.)
Dans les cuisines et autres lieux de cuisson (car la vapeur,
−
la fumée ou les fumées huileuses peuvent provoquer de fausses
alarmes ou réduire des défauts de détection).
− Dans des espaces à forte concentration de petits insectes
Avertissement: La plupart des fausses alarmes sont
causées par un mauvais emplacement du détecteur.
Voir les normes CEN/TS 54-14 pour les instructions d'installation
Installation
Respecter les procédures recommandées dans les paragraphes
précédents.
Fig 6: 1 - ouverture du couvercle du détecteur (retrait) ; 2 - fermeture du
couvercle du détecteur (insertion) ; 3 - signal optique ; 4 - flèche montrant
où insérer le détecteur dans la partie inférieure ; 5 - terminaux de connexion
de bus ; 6 - Code de production ; 7 - Vis d'arrêt.
1 / 2
Il y a une circulation
0,9 m
Fig 5
détaillées.
MLW54417
