Félicitations pour votre achat du kit de démarrage Velbus !
Ce guide de démarrage rapide vous accompagne pas à pas dans l'installation.
Vous avez besoin d'un manuel plus détaillé ? Scannez le code QR pour accéder à
page produit
et consultez le support supplémentaire dans l'onglet "Support".
Étape 1 : Connexion des composants

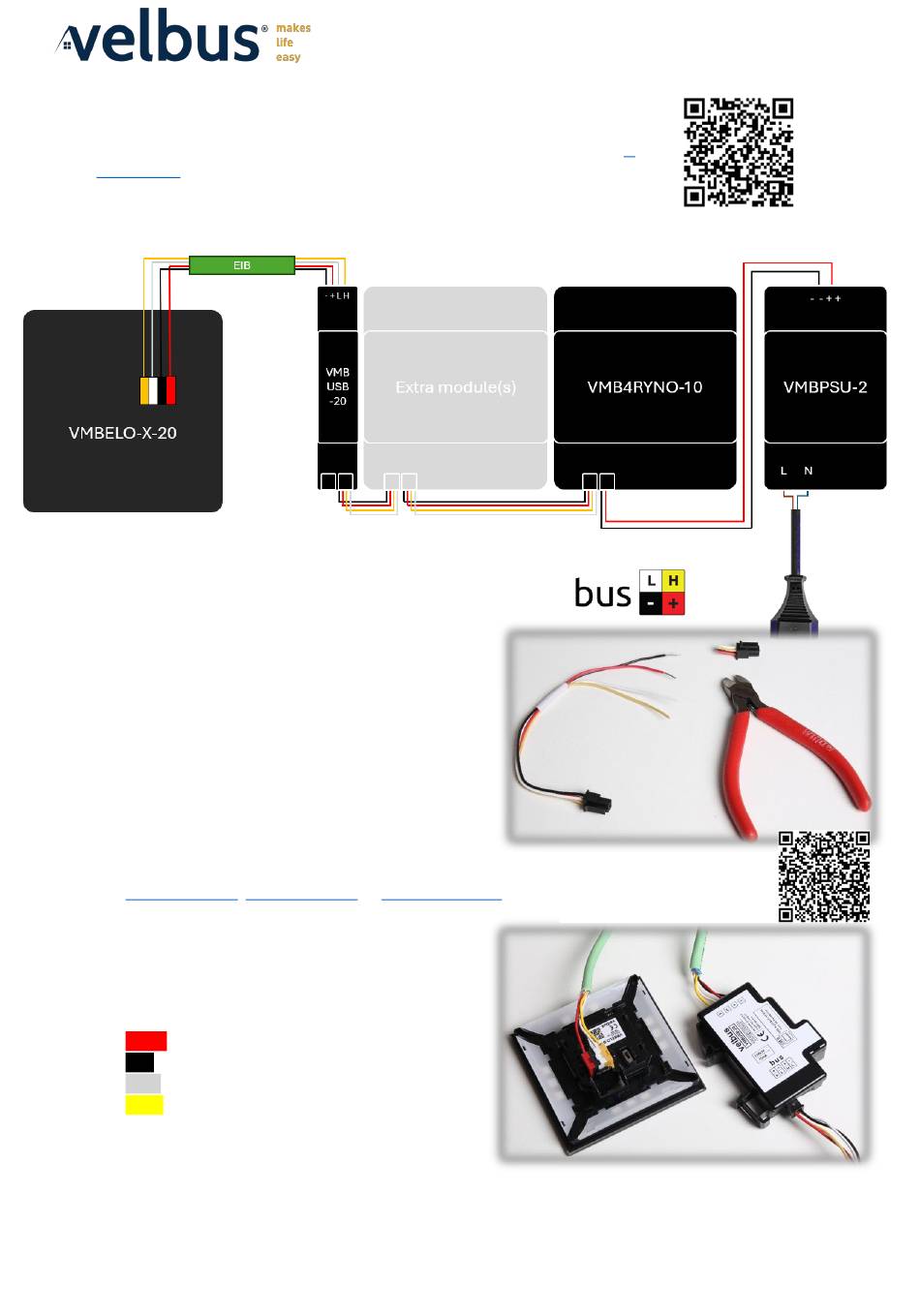

Connectez les composants du kit comme indiqué sur le schéma de connexion :
Points d'attention :
•
Vous pouvez ajouter plusieurs modules Velbus pour rail
DIN entre le module VMBUSB et le module VMB4RYNO.
•
Utilisez le câble Molex fourni pour la connexion entre
le module VMB4RYNO et le module VMBPSU. Coupez
un connecteur Molex d'un côté, dénudez les fils noir
(-) et rouge (+), et connectez-les au VMBPSU.
•
Les connexions Molex sur les modules VMB4RYNO et
VMBUSB sont connectées en interne. Par conséquent,
peu importe la porte utilisé.
•
Chaque module DIN-rail est fourni avec un câble
Molex pour le chaînage du bus. Besoin de câbles
supplémentaires (plus longs) ? Consultez nos références
VMBCABLE20SET,
VMBCABLE40SET
•
Dénudez les deux extrémités du câble EIB et
connectez-les aux connecteurs des modules VMBELO
et VMBUSB. Respectez le code couleur suivant pour
les connexions du bus :
Rouge
Tension 15V (± 3V)
Noir
Tension 0V
Blanc
CANbus Basse
Jaune
CANbus Haute
Guide de démarrage rapide
en VMBCABLE150SET.
+
-
L
H
VMBSTART-x-10
la
Aperçu des ensembles de câbles:
Page 1 de 5
