13.3 COUPE EN BISEAU À 45°
La X-COUP permet de réaliser des découpes en biseau à
45° fixes ou en plusieurs passages.

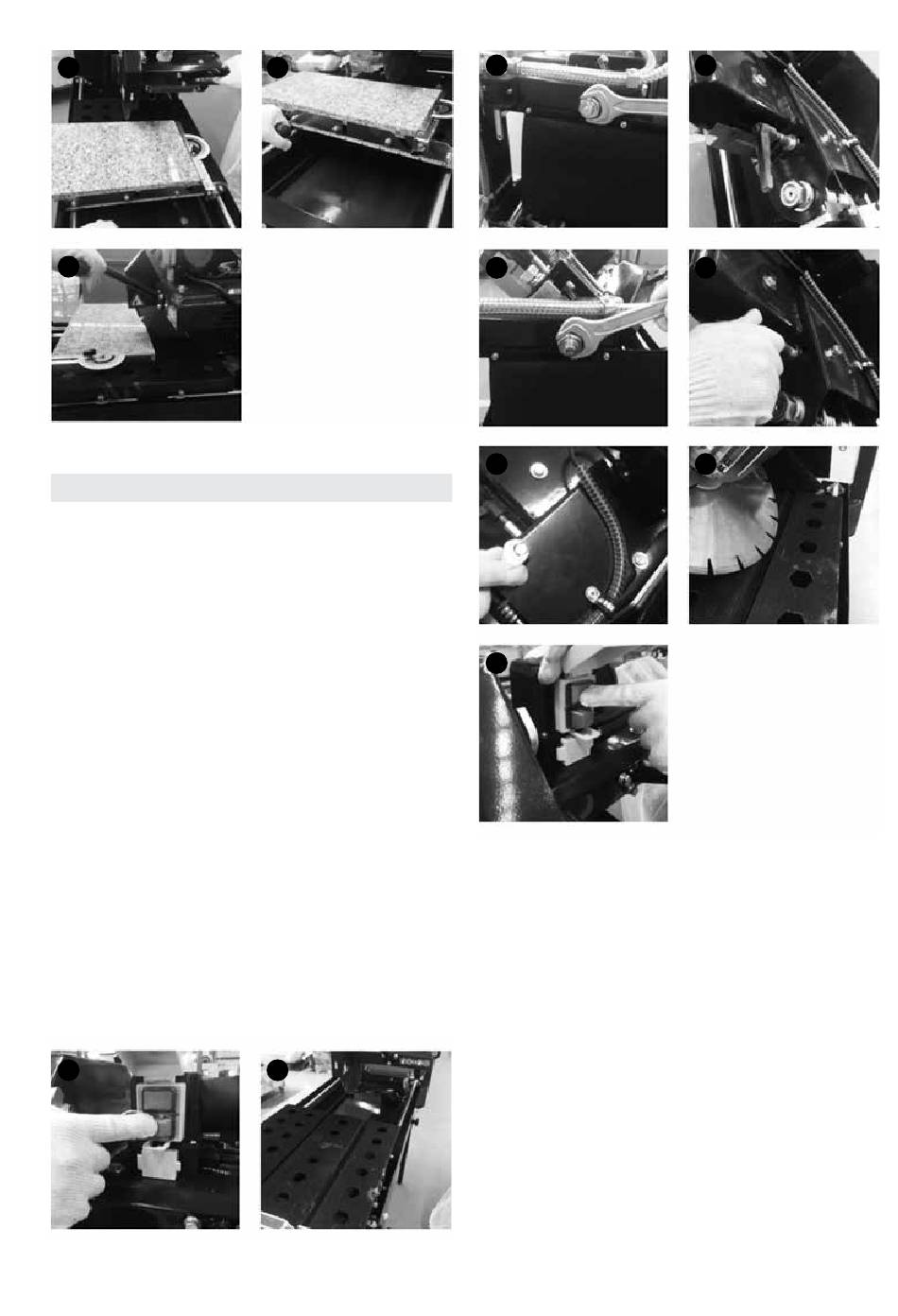

Pour réaliser des coupes en biseau à 45°, suivez les étapes
suivantes :
• Éteignez la machine et assurez-vous que le disque est
immobile. (1)
• Placez la table à l'avant de la machine pour libérer de
l'espace et permettre à la tête de coupe de pivoter. (2)
• Dévissez le gros écrou situé à l'arrière de la tête de
coupe. (3)
• Faites pivoter la tête de coupe jusqu'à ce qu'elle atteigne
45°. (4)
• Resserrez bien le gros écrou situé à l'arrière de la tête de
coupe. (5)
• Desserrez la molette de réglage. (6)
• Réglez la butée de profondeur et serrez l'écrou de blo-
cage pour la fixer correctement. (7)
• Vérifiez que le disque ne touche pas la table lorsque la
tête de coupe est abaissée au maximum, quelle que soit
la position de la table. (8)
• Placez le matériau sur la table et ajustez sa position à
l'aide du guide de coupe.
• Démarrez la machine. (9)
• Poussez doucement la table sans appliquer trop de
pression en direction du disque.
1
12
8
2
3
5
7
9
Pour remettre la tête de coupe dans sa position normale,
suivez les étapes suivantes :
• Éteignez la machine et assurez-vous que le disque est
immobile. (1)
• Placez la table à l'avant de la machine pour libérer de
l'espace et permettre à la tête de coupe de pivoter. (2)
• Dévissez le gros écrou situé à l'arrière de la tête de
coupe. (3)
• Faites pivoter la tête de coupe jusqu'à ce qu'elle atteigne
0°. (4)
• Resserrez bien le gros écrou situé à l'arrière et maintenez
la tête de coupe à 0° à l'aide de votre main (le resserrage
peut modifier légèrement l'angle de la tête de coupe). (5)
• Vérifiez que le disque ne touche pas la table lorsque la
tête de coupe est abaissée au maximum, quelle que soit
la position de la table. (6)
4
6
8
