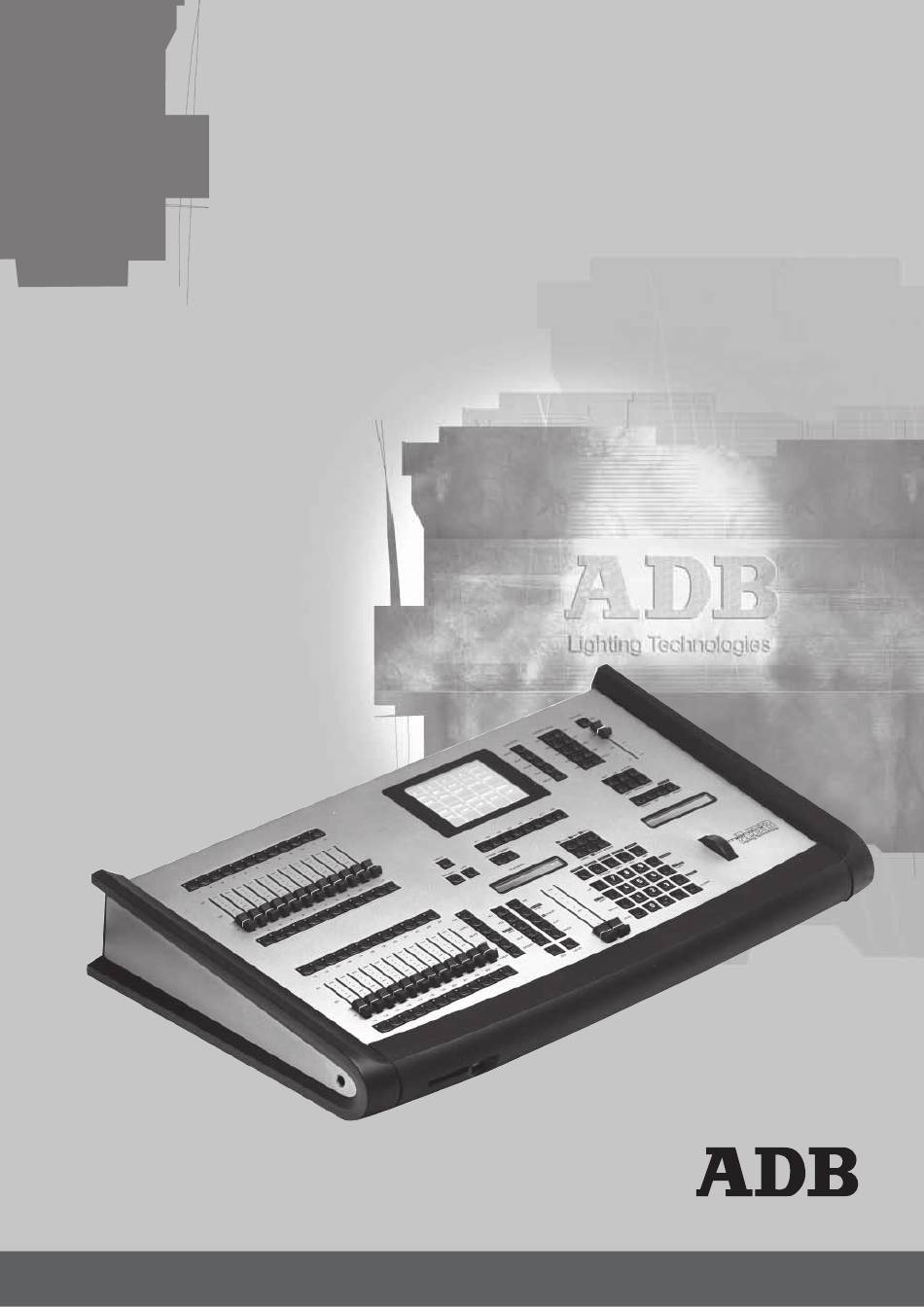

- Page 1 MENTOR MENTOR Manuel du système Version 1.0 Lighting Technologies Page Révision : 001 MF 1101 1106.01.101 Lighting Technologies...
- Page 2 MENTOR P a g e Révision : 001...
- Page 3 2.2 EXTENSION MENTOR 2.2.1 Caractéristiques techniques 2.2.2 Panneau arrière 2.2.3 Adressage d’une EXTENSION 2.2.4 Interconnections entre le MENTOR et les CHASSIS D’EXTENSION 2.2.5 EXTENSION utilisant l’alimentation électrique du MENTOR 2.2.6 EXTENSION utilisant son alimentation électrique 230 V intégrée 3 Logiciel ISIS ®...
- Page 4 MENTOR P a g e Révision : 001...
- Page 5 Permettre une circulation d’air autour des orifices de ventilation pour éviter la surchauffe du pupitre. 1.3 Installation du pupitre Le pupitre MENTOR est un pupitre d’éclairage professionnel à mémoire. C’est un équipement de Classe I, conçu et fabriqué conformément à la norme EN 60950. CET EQUiPEMENT DOiT ETRE MiS a La TERRE.
- Page 6 électrique avant d’ouvrir Pour controle. Les gammes de pupitres d’éclairage PHOENIX et MENTOR sont des systèmes professionnels de commandes d’éclairage, mis au point dans un esprit de simplicité d’utilisation. Pour pouvoir conserver les avantages des dispositifs de sécurité intégrés, cet équipement devra être installé...
- Page 7 MENTOR 2. La gamme MENTOR 2.1 MENTOR 2.1.1 Caractéristiques techniques • Alimentation électrique : 230 V +/- 15% - 50/60 Hz - 0,4 A • L’étiquette d’identification du pupitre se trouve à l’intérieur et à l’extérieur du panneau inférieur. Elle comprend le numéro de pièce (1AX xxx xxx xxx), le numéro de série, la tension nominale, le marquage CE.
- Page 8 MENTOR 2.1.3 Panneau arrière ENTRéE AUDIO XLR3 F LIAISON VERS EXTENSION MENTOR DB 15 F LIgNES DE COMMANDES EXTERNES DB 9 F SORTIE DMX 1 XLR5 F SORTIE DMX 2 XLR5 F VENTILATEUR DE L’ALIMENTATION, INTERRUPTEUR MARCHE/ARRET P a g e...
- Page 9 MENTOR PORT SOURIS PORT PARALLèLE PORT ETHERNET LAN PORT SéRIE EIA/RS-232 PORT CLAVIER SORTIE ECRAN SVgA NON UTILISé NON UTILISé PORTS USB NON UTILISé BOUTON DE DéMARRAgE Page Révision : 001 Lighting Technologies...
- Page 10 MENTOR 2.2 EXTENSION MENTOR 2.2.1 Caractéristiques techniques • Alimentation électrique : 230 V +/- 15% - 50/60 Hz - 0,4 A • L’étiquette d’identification du pupitre se trouve à l’intérieur et l’extérieur du panneau inférieur. Elle comprend le numéro de pièce (1AX xxx xxx xxx), le numéro de série, la tension nominale, le marquage CE.
- Page 11 Chacun des châssis a sa propre adresse. L’adresse est réglée au moyen du cavalier à l’intérieur du châssis d’EXTENSION. Le réglage d’usine pour chaque châssis est l’adresse 1. Dans le cas où plusieurs châssis sont connectés à un MENTOR il est nécessaire de configurer l’adresse.
- Page 12 électrique (230 V) Deux CHASSIS D’EXTENSION au maximum peuvent recevoir leur tension d’alimentation basse tension (courant continu) du MENTOR, par le câble de liaison d’extension. Chaque châssis est équipé d’une alimentation électrique 230 V intégrée. Les deux paragraphes ci-dessous décrivent la façon de raccorder les EXTENSIONS : •...
- Page 13 MENTOR Activation de l’alimentation électrique externe : 1. Déposez la vis du panneau inférieur, et ouvrez le châssis. 2. La barrette mâle pour sélectionner l’adresse de source d’alimentation CC est placée sur le circuit imprimé du fond. 3. Le dessin ci-dessous donne les réglages possibles pour l’alimentation électrique. De gauche à...
- Page 14 MENTOR 3. Logiciel ISIS ® Le logiciel ISIS pour MENTOR et PHOENIX XT est distribué via internet ou sur un CD-ROM. ® 3.1 Obtention de mise à jour via Internet On peut attteindre la page d’assistance ISIS via le site web d’ADB: www.adblighting.com...
- Page 15 Exécutez BOOTUSBdev.exe Deuxièmement: installer le logiciel sur le MENTOR Etape 3: Sauvegardez la conduite en cours Etape 4: Arrêtez le MENTOR et coupez l’alimentation Etape 5: Sur le MENTOR: introduisez la disquette. Connectez le lecteur CD-ROM USB; placez le CD ISIS ®...
- Page 16 Troisièmement, nous allons installer le logiciel sur le MENTOR Etape 5: Sauvegardez la conduite en cours Etape 6: Arrêtez le MENTOR et déconnectez l’alimentation Etape 7: Sur le MENTOR : introduisez la disquette. N’introduisez pas encore la clé USB. Etape 8: Démarrez le MENTOR Etape 9: Quand vous obtenez un message...
- Page 17 La dernière touche Etape 11: U ne fois que la configuration est effectuée, retirez la disquette amorce et la clé USB. Redémarrez le MENTOR. 3.3 Configuration Après avoir installé LINUX et ISIS , ISIS se lance automatiquement après mise sous tension ®...
- Page 18 > ADB Products > Interfaces > Ethernet > select the User Manual. Le manuel d’utilisateur de la télécommande Wi-Fi Le «Manuel d’utilisateur de la télécommande Wi-Fi» peut être téléchargé du site Web ADB. www.adblighting.com > ADB Products > Interfaces > Wi-Fi Remote Control > select the User Manual.
- Page 19 MENTOR Page Révision : 001 Lighting Technologies...
