Recommandations d'installation du détecteur (Alerte véhicule)

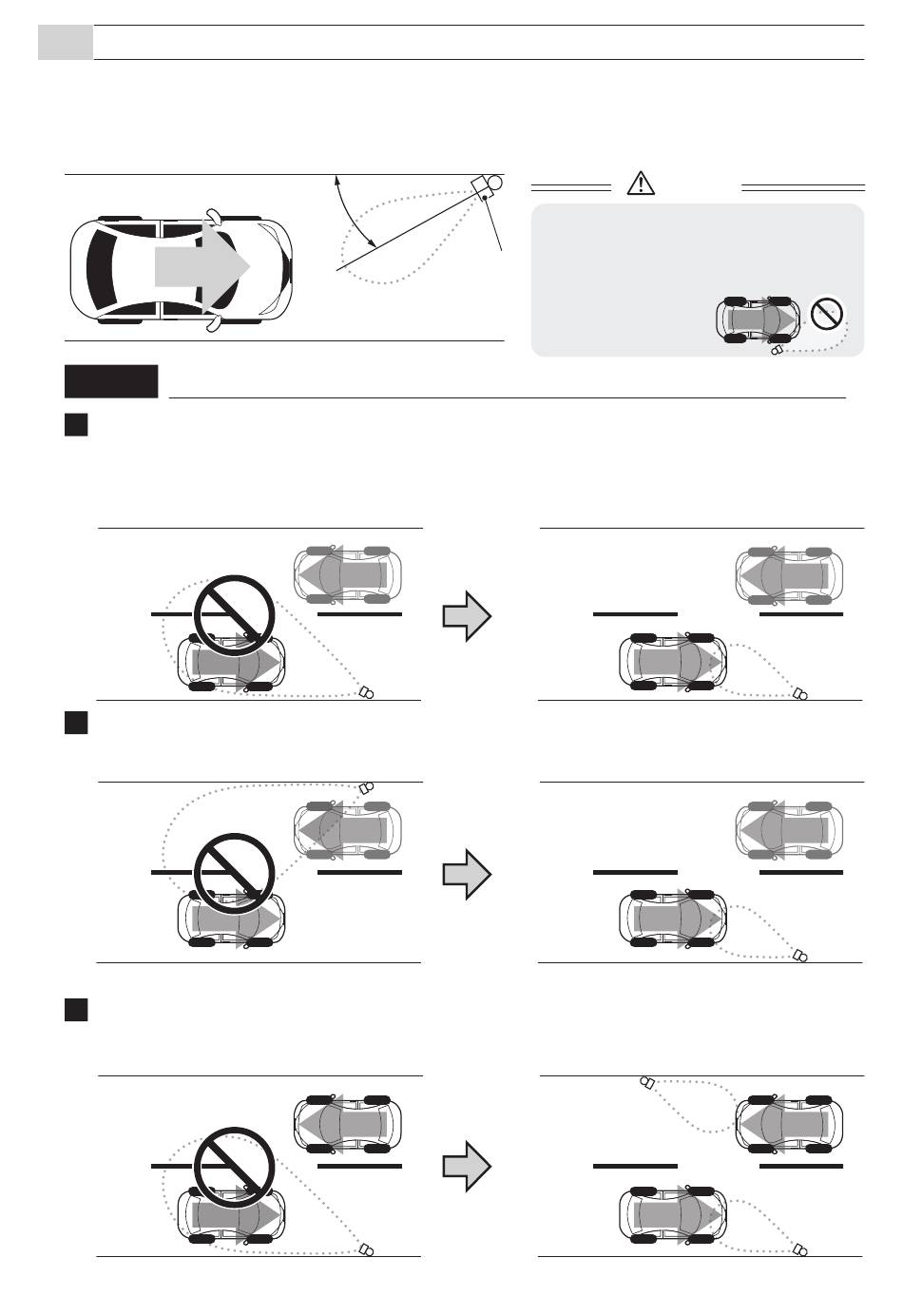

Lors de l'installation du capteur, placez le poteau de manière à ce que la disposition soit comme indiqué dans la figure
ci-dessous. Si le sens d'installation ou la hauteur du capteur n'est pas correct, il ne fonctionnera pas correctement.
Hauteur d'installation : Le bas du capteur est à 500 mm du sol
Angle d'installation : Viser à 30° vers la trajectoire du véhicule
Sens du véhicule
Circulation bidirectionnelle
NOTE
Évitez de détecter les véhicules venant de la voie en sens inverse
1
Ajustez la distance de détection afin que la zone de détection ne s'étende pas dans la voie venant en
sens inverse. (Voir P8 "6-2. Notion de portée de détection).
Un véhicule faisant marche arrière peut être détecté à l'extrémité de la zone de détection.
Installez le capteur du côté de la trajectoire du véhicule pour détecter.
PAS détecté
Détecté
Ne peut pas être détecté sur la voie opposée.
2
du côté de la trajectoire du véhicule pour détecter.
PAS détecté
Détecté
Impossible de détecter les véhicules d'un côté ou de l'autre de la circulation bidirectionnelle
3
Lors de la détection de véhicule des deux côtés, installez-les respectivement du côté de la trajectoire du
véhicule.
Détecté
Détecté
30°
Détecteur
Installez le capteur
-11-
Attention
La fonction de discrimination de direction
réduit les fausses détections de véhicule
passant dans la même direction que le
capteur, mais peut détecter le véhicule
lorsqu'il s'arrête.
PAS détecté
Détecté
PAS Détecté
Détecté
Détecté
Détecté
