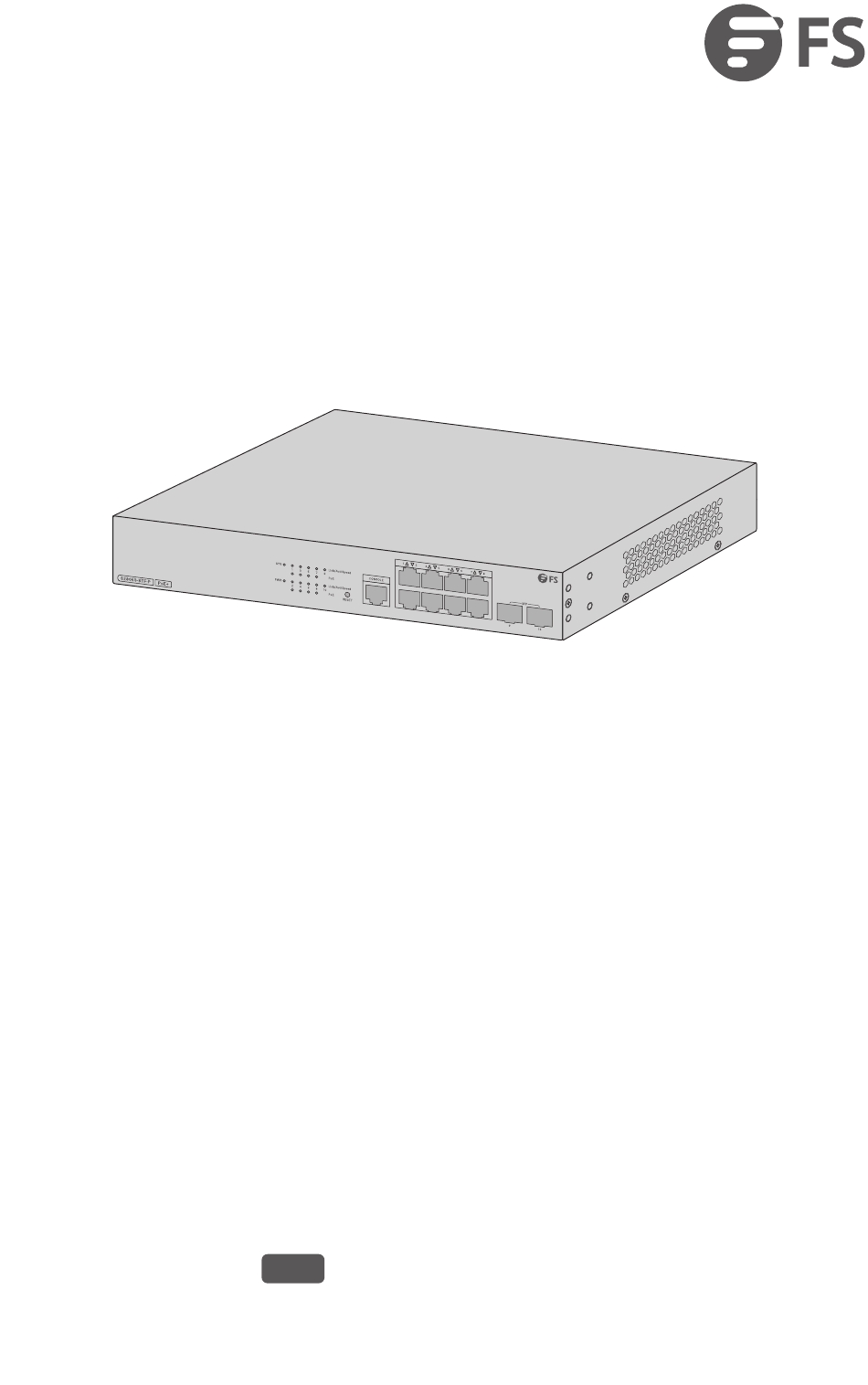

FS S2805S-8TF-P Guide De Démarrage Rapide
Manuels Connexes pour FS S2805S-8TF-P
Sommaire des Matières pour FS S2805S-8TF-P
-
Page 26: Accessoires
Introduction Nous vous remercions d'avoir choisi ce switch. Ce guide a pour but de vous familiariser avec la présentation du switch et décrit comment le déployer dans votre réseau. S2805S-8TF-P Accessoires Support de montage x2 Vis x8 Pad en caoutchouc x4 Câble d'alimentation x1... -
Page 27: Présentation Du Matériel
Présentation du Matériel Ports du Panneau Frontal CONSOLE RJ45 Ports Description RJ45 Ports 10/100/1000BASE-T pour connexion Ethernet Ports SFP pour connexion 1G CONSOLE Port console RJ45 pour la gestion en série LED du Panneau Frontal RJ45... -
Page 28: Bouton Du Panneau Frontal
État Description Le switch est éteint ou l'alimentation présente une Éteint anomalie. Vert Le switch est allumé. Éteint Le système n'est pas lancé. Vert clignotant Le système est normal. Éteint Le port n'est pas relié. Orange Le port est relié à 10M/100M. RJ45 Orange clignotant Le port envoie ou reçoit des données à... -
Page 29: Conditions D'installation
Conditions d'Installation Avant de procéder à l'installation, assurez-vous que vous disposez des éléments suivants : Tournevis Phillips, vis M6 et écrous à cage. Un rack standard de 19 pouces de large avec une hauteur minimale de 1U disponible. Câbles Ethernet RJ45 de catégorie 5e ou supérieure, câbles à bre optique et câble de console. -
Page 30: Installation Du Switch
Installation du Switch Installation sur un Bureau 1. Fixez quatre pads en caoutchouc à la base du switch. 2. Placez le switch sur un bureau ou une surface plane. Installation en Rack 1. Fixez les supports de montage sur les deux côtés du switch à l'aide des vis fournies. - Page 31 2. Fixez le switch au rack à l'aide des vis M6 et des écrous à cage. Mise à la Terre du Switch 2 0 0 -2 4 0 V A C 5 0 /6 0 1. Connectez une extrémité du câble de mise à la terre à une terre appropriée, telle que le rack dans lequel le switch est installé.
-
Page 32: Connexion Des Ports Rj45
Connexion des Ports RJ45 1. Connectez un câble Ethernet au port RJ45 d'un périphérique réseau. 2. Connectez l'autre extrémité du câble Ethernet au port RJ45 du switch. Connexion des Ports SFP 1. Branchez l'émetteur-récepteur SFP compatible dans le port SFP. 2. -
Page 33: Connexion Du Port Console
AVERTISSEMENT : Les faisceaux laser peuvent provoquer des lésions oculaires. Ne pas regarder dans les alésages des émetteurs-récepteurs ou des bres optiques sans protection oculaire. Connexion du Port Console 1. Insérez le connecteur RJ45 dans le port de console RJ45 du switch. 2. - Page 34 1. Branchez le câble d'alimentation en courant alternatif (CA) dans le port d'alimentation du switch. 2. Branchez l'autre extrémité du câble d'alimentation à une source d'alimentation en courant alternatif (CA). AVERTISSEMENT : Ne pas brancher le câble d'alimentation lorsque l'interrupteur de mise en marche est en position de fonctionnement. Con guration du Switch Con guration du Switch à...
- Page 35 Con guration du Switch à l'Aide du Port Console Étape 1 : Connectez un ordinateur au port de console du switch à l'aide du câble de console. Étape 2 : Lancez le logiciel HyperTerminal sur l'ordinateur. Étape 3 : Dé nissez les paramètres de l'HyperTerminal : 115200 pour le Baud rate, 8 pour les Data bits, None pour la Parity et 1 pour les Stop bits.
-
Page 36: Dépannage
Dépannage Oubli du Nom d'Utilisateur ou du Mot de Passe 1. Connectez le port série de l'ordinateur de con guration au port de console du switch et ouvrez HyperTerminal. 2. Éteignez et redémarrez le switch. Lorsque Press CTRL-B to enter the bootUtil s'a che sur l'interface HyperTerminal, appuyez sur Ctrl + B pour accéder au menu bootUtil. -
Page 37: Garantie Du Produit
Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions personnalisées. - Page 51 2014/35/EU, 2011/65/EU und (EU)2015/863. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html.
