Wunderlich 13386-002 Instructions De Montage

Blinker- & Griffschutzbügel
Indicator and hand guard bars | Protections de clignotants et de poignées | Protecciones para intermitentes y manillares | Protezioni per indicatori e manopole
13386-002
Artikel.-Nr:
rechte seite
/
right side côté droit
5
6
7
0
10 20 30 40 50
Bauteil DE
Die Farben der Abbildungen dienen nur der Veranschaulichung.
#
component EN
The colors are for illustrating purposes only.
composant FR
Les couleurs utilisées sont à titre indicatif seulement.
1

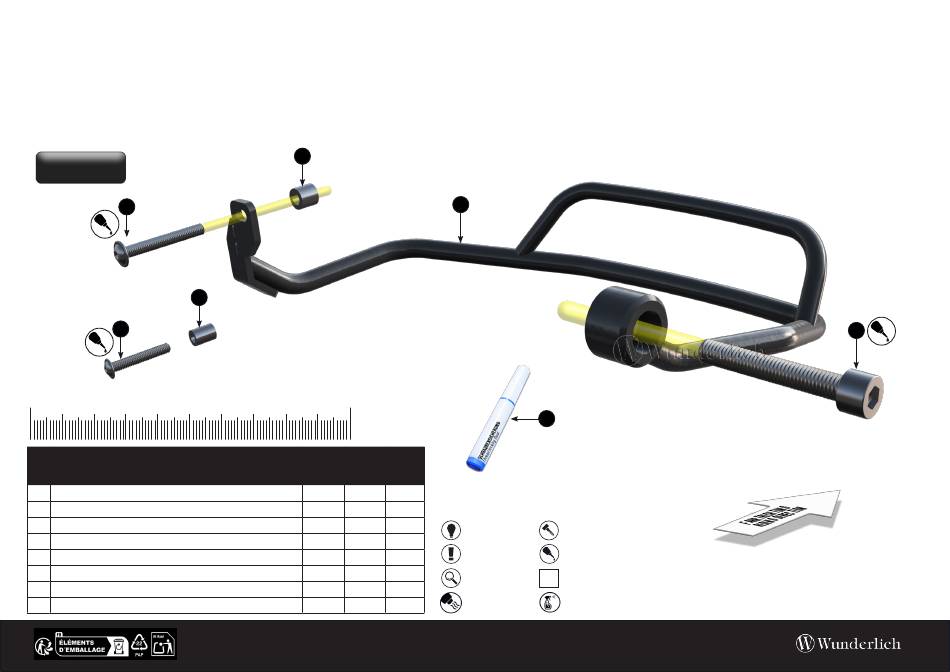

Zylinderkopfschraube / cylinder head screw
2 Rechter Schutzbügel /
Hand guard bar right side
3 Linker Schutzbügel /
Hand guard bar left side
4 Hülse Sleeve ØD 12,0 - Ød 6,5 - h 11,0 mm
/
5 Linsenflanschschraube /
Lens head screw
6 Hülse Sleeve ØD 10,0 - Ød 5,5 - h 15,0 mm
/
7 Linsenflanschschraube /
Lens head screw
8 Schraubensicherung Thread locking fluid
/
Die Nr. 1 weltweit für hochwertiges BMW Motorradzubehör.
4
100
60 70 80 90
mm
Menge
DIN ISO
quantity
quantité
M10x60 912 4762
M6x45 7380-2 7380-2
M5x35 7380-2 7380-2
