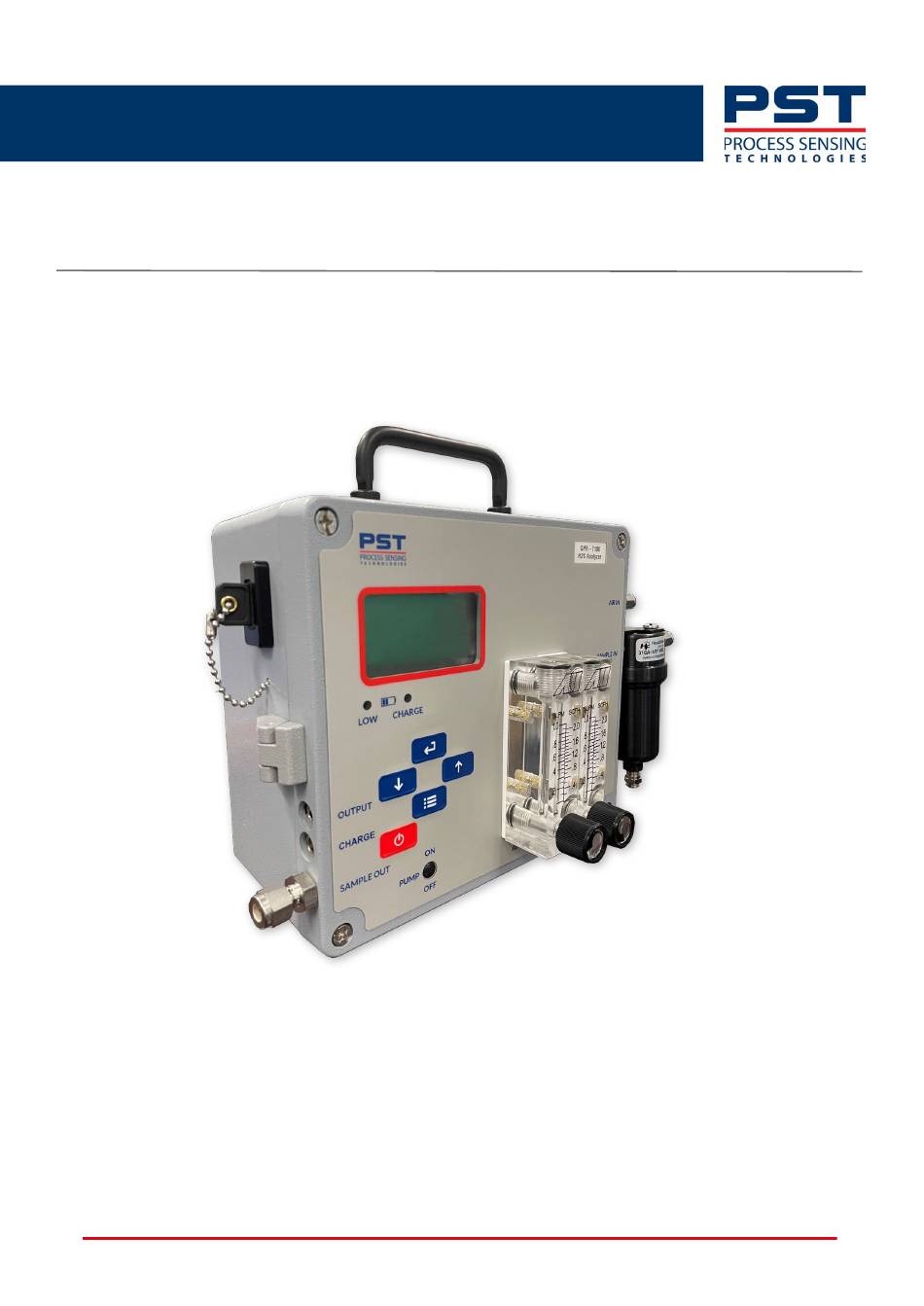

- Page 1 Analyseur H2S portable GPR-7100 Manuel de l'utilisateur PST-UM-3301-FR-00 GPR-7100 Portable H2S Analyzer PST-UM-3301-FR-00 08/2024...
- Page 2 ProcessSensing.com Analytical Industries Inc (Aii) fait partie du groupe Process Sensing Technologies (PST). Ce document est la propriété de Process Sensing Technologies et ne peut être ni copié, ni reproduit, ni communiqué à des tiers, ni stocké dans un système de traitement de données sans l'autorisation expresse de Process Sensing Technologies.
- Page 3 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Avant d'utiliser votre analyseur portable Informations sur la sécurité Veuillez lire ce manuel et vous assurer que vous en avez bien compris le contenu avant d'essayer de configurer, d'entretenir ou d'utiliser l'analyseur portable. Des informations Générales Sécurité importantes sont mises en évidence tout au long de ce document comme suit : Le symbole d'avertissement électrique indique les instructions à...
- Page 4 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Abréviations Alternating Current (courant alternatif) Degrees celcius Degrees fahrenheit Courant continu Électrochimique Très basse tension Décharge électrostatique Déflexion à pleine échelle Barg Pression manométrique (au-dessus de la température ambiante) Grammes Masse Sulfure d'hydrogène Intrinsèquement sûr Kilogrammes Liquid Drain...
- Page 5 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Sommaire Avant d'utiliser votre analyseur portable ..............iii Informations sur la Sécurité ....................iii Abréviations ..........................iv 1 Présentation ........................1 1.1 Vue d'ensemble ........................1 1.2 Modèles ..........................2 1.3 Applications ......................... 2 1.4 Capteurs ..........................
- Page 6 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 8 Informations sur la garantie ..................33 8.1 Couverture ......................... 33 8.2 Limites ..........................33 8.3 Exclusions ......................... 33 8.4 Service ..........................34 9 Annexes ........................35 Annexe A - Spécifications techniques ................. 35 Annexe B - Certification Zone Dangereuse .................
- Page 7 • Entretien & Service. • Pour vous assurer que le manuel utilisé est le plus récent, veuillez consulter le site Web de PST à l'adresse www.processsensing.com. Accédez aux dernières fiches techniques, aux manuels de l'utilisateur, aux certificats et plus encore à l'onglet Téléchargements de la page produit.
- Page 8 être affectée. Veillez à protéger le capteur et à empêcher toute contamination d'atteindre la tuyauterie de l'analyseur et le capteur. Consultez l'équipe de vente de PST au sujet de nos systèmes de conditionnement d'échantillons standard rentables.
- Page 9 S'assurer que le capteur sélectionné et fourni est adapté à la composition du gaz auquel il sera • présenté ; en cas de doute, revoir l'application et consulter l'usine PST avant de commencer l'installation. Les produits couverts doivent être évalués dans les conditions environnementales définies par la •...
- Page 10 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Agréments et directives de sécurité Le marquage Ex indique la conformité de Le marquage CE indique que l'analyseur l'analyseur portable H S à la directive portable H conforme 2014/34/UE (ATEX) l'Union directives européennes en matière de européenne et à...
- Page 11 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Installation REMARQUE : L'installation, le fonctionnement et l'entretien de cet équipement ne doivent être effectués que par des techniciens dûment formés et qualifiés, conformément aux instructions du présent manuel de l'utilisateur et à toutes les normes/certificats applicables en fonction du pays, du secteur et de l'application.
- Page 12 : Analyseur portable Jeton de mémoire Jeton de mémoire Adaptateur USB Chargeur de batterie Connecteur de sortie PST Certificat d'Étalonnage en usine Manuel de l'utilisateur, ce document sur une clé USB. Schémas 1. Sommaire de l'emballage portable ProcessSensing.com...
- Page 13 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Caractéristiques de l'analyseur L'analyseur portable se présente sous la forme d'un boîtier unique, articulé sur le côté gauche. Les dimensions de nos analyseurs portables sont indiquées dans le "Tableau 2 : Dimensions des analyseurs portables"...
- Page 14 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Mise en place L'analyseur est homologué pour une utilisation à l'intérieur comme à l'extérieur si la température ambiante reste dans la plage spécifiée. Veuillez vous reporter à l'"Annexe A - Spécifications techniques" à...
- Page 15 Tubes en acier inoxydable (essentiels pour maintenir l'intégrité du flux de gaz) REMARQUE : le fonctionnement dans des gaz potentiellement contaminés peut entraîner des erreurs de mesure et réduire la durée de vie du capteur. Consulter PST pour obtenir des recommandations concernant la sélection et l'installation correctes des composants.
- Page 16 être étalonné dans les mêmes conditions que celles de l'échantillonnage. Si vous avez besoin d'aide pour configurer une mesure à une pression positive, veuillez contacter PST avec tous les détails de l'application pour un examen.
- Page 17 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Raccord de gaz Après avoir lu "3 Avant de raccorder le gaz" à la page 9, suivez la procédure ci-dessous spécifique à votre analyseur de por- table pour raccorder votre gaz. Pour raccorder votre gaz d'échantillonnage : Voir le Schémas 3 à...
- Page 18 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Gaz d'Étalonnage REMARQUE : Il est recommandé d'utiliser l'air ambiant et des gaz de réglage de sensibilité pour l'Étalonnage afin d'obtenir les meilleures mesures possibles. Une bouteille du gaz de réglage de sensibilité certifié approprié doit être mise à disposition pour l'installation et la mise en service.
- Page 19 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Débranchez votre gaz Suivez la procédure ci-dessous applicable à votre modèle d'analyseur portable H S pour déconnecter votre gaz. Arrêter la source de gaz de l'échantillon. Laisser l'air circuler dans la pompe pendant 5 minutes. Déconnecter la ligne d'échantillonnage de l'orifice du filtre coalescent.
- Page 20 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 fonctionnement Cette section décrit le fonctionnement optimal d'un analyseur correctement installé. Veuillez vous reporter à la section "2 Installation" à la page 5 pour obtenir des conseils sur l'installation de l'analyseur et le raccordement au gaz.
- Page 21 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Démarrage initial et autotest Une fois que vous avez appuyé sur le bouton , l'analyseur démarre immédiatement. L'écran numérique réagit instantanément et affiche un écran de démarrage initial : Schémas 9. Écran de démarrage de l'analyseur de la série GPR Après les tests d'autodiagnostic, l'analyseur passe en mode d'échantillonnage et affiche la lecture H S du capteur (valeur numérique de grande taille) et la plage de mesure (police de petite taille avec les unités).
- Page 22 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Menus REMARQUE : Les options de menu et les séquences disponibles varient selon le modèle d'analyseur et le type de capteur. 6.3.1 Menu principal et touches d'interface Pour accéder au menu principal, appuyez sur la touche Menu et le menu principal suivant s'affichera : Schémas 11.
- Page 23 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 6.3.2 Sélection de l'Échelle Dans le menu Échelle, vous pouvez sélectionner 6 options. L'Échelle est liée à l'affichage et à la sortie analogique 4...20 mA de l'analyseur. Schémas 12. Affichages de la gamme et de la gamme par défaut de l'analyseur portable Options du menu Échelle Dans le menu Échelle : Utilisez...
- Page 24 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Schémas 13. Affichage de l'Échelle par défaut Mesures en dehors de l'Échelle manuelle Si la lecture de l'Échelle H dépasse la valeur maximale de la plage manuelle ou automatique, les valeurs seront affichées jusqu'à 10 % au-dessus de la plage maximale. Au-delà, un avertissement de SURGAMME s'affiche.
- Page 25 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Schémas 14. Affichage de l'Étalonnage REMARQUE : La saisie d'un nouveau numéro de série réinitialise l'étalonnage (plage et zéro) aux valeurs par défaut et efface le journal d'étalonnage. Pour modifier le numéro de série du capteur : pour sélectionner Sensor SN=00000000.
- Page 26 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Étalonnage du zéro Les réglages de l'Étalonnage du zéro sont limités à 30 % de l'Échelle la plus sensible. Tous les analyseurs font l'objet d'un contrôle qualité pour confirmer l'étalonnage du zéro. Si vous observez une erreur d'étalonnage du zéro supérieure à...
- Page 27 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Dans le sous-menu, réglez la valeur du gaz de réglage. Si vous utilisez du gaz de bouteille certifié, cette valeur figure sur le certificat fourni avec la bouteille : Utilisez pour passer au chiffre suivant ou pour passer au chiffre précédent ;...
- Page 28 É REMARQUE : La valeur de correction n'est pas liée aux relevés réels ; il s'agit d'une valeur proportionnelle. Cette valeur peut être utilisée par l'usine PST à des fins de diagnostic. Réinitialisation de l'Étalonnage Cette fonction réinitialise les informations d'Étalonnage du zéro et du span aux valeurs par défaut.
- Page 29 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Tableau 5 : Fonctions d'enregistrement des données Fonction Action Arrêt/Marche Activer ou désactiver l'enregistreur de données Sauvegarde des données 0 0.0% Le premier chiffre représente le nombre de fichiers de données stockés Le pourcentage représente la quantité de mémoire utilisée (100 % = 30 jours) Sauvegarder le journal...
- Page 30 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Schémas 20. Jeton de mémoire d'enregistrement des données Une fois exportées vers le jeton de mémoire, les données peuvent être transférées vers un PC Windows via son port USB. Les données stockées sur le jeton de mémoire sont au format .CSV. Les données embarquées peuvent être effacées à...
- Page 31 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Schémas 22. Affichages du sous-menu Système Sécurité Activer le verrouillage de l'écran avec un code d'accès (le code par défaut est 0000) • Définir le code d'accès > Définir le code d'accès à 4 chiffres •...
- Page 32 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Date du formulaire Cette fonction configurable par l'utilisateur vous permet de choisir l'un des formats de date suivants : mm/jj/aa jj/mm/aa aa/mm/jj Date Régler la date de l'appareil embarqué (après un cycle d'alimentation complet, la date sera 00:00 1 Jan 2000).
- Page 33 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 UNIT ID : Défini par l'utilisateur (ce champ est laissé vierge pour l'utilisateur ; il s'agit • généralement d'un numéro d'identification d'emplacement ou d'un numéro d'actif). ANA SN : Numéro de série de l'analyseur (le numéro de série à 9 chiffres de l'analyseur est •...
- Page 34 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 sera de 24 heures en cas d'utilisation continue. La batterie doit être rechargée après 30 jours d'inutilisation. REMARQUE : La pompe épuise continuellement la batterie, même lorsque l'appareil est éteint. ProcessSensing.com...
- Page 35 L'intégrité du boîtier du capteur a été testée à l'usine PST avant l'expédition. L'analyseur doit être étalonné une fois l'installation terminée et périodiquement par la suite.
- Page 36 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Thermorétrac table Soulagement de la tension Schémas 22. Démontage de l'ensemble du capteur supérieur 6. Retirez l'ancien capteur du boîtier en le tournant dans le sens inverse des aiguilles d'une montre. Mettez le capteur usagé au rebut. Retirez le nouveau capteur de son emballage, en veillant à...
- Page 37 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Réduisez toujours le temps d'exposition du capteur à l'air ambiant. Un programme régulier d'Étalonnage permet d'éviter une défaillance soudaine du capteur. Il est conseillé d'établir un programme d'entretien & Service préventif afin de réduire au minimum, voire d'éviter, les temps d'arrêt du processus.
- Page 38 5 ppm pour l'analyseur de la gamme 20 ppm, et 25 ppm-40 ppm pour l'analyseur de la gamme 50 ppm. Consultez le certificat d'Étalonnage PST Factory fourni avec votre module pour connaître les valeurs spécifiques du gaz d'étalonnage.
- Page 39 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Tableau 6 : Causes de dépannage et recommandations Symptômes Cause possible Actions recommandées Lenteur de la reprise A l'installation, capteur défectueux Remplacer le capteur si la récupération est inacceptable ou si la lecture H S n'atteint pas 10 % de la valeur la plus basse.
- Page 40 Essuyez le capteur et son boîtier à l'aide d'un chiffon humide ou d'un coton-tige. Eau ou IPA peut être utilisé. Présence d'autres gaz d'interférence Consulter l'usine PST Entretien & Service non autorisé Remplacer le capteur, faire appel à un service agréé Capteur en fin de vie...
- Page 41 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 dépression sur le capteur à plus de 40 pouces de colonne d'eau. Un décalage prématuré du ZERO de A partir du MENU PRINCIPAL, sélectionner ZERO PAR DEFAUT l'analyseur et effectuer un Étalonnage du zéro ProcessSensing.com...
- Page 42 Si votre moniteur, analyseur et/ou capteur H S est considéré comme défectueux en ce qui concerne les matériaux et/ou la fabrication, PST le réparera ou, à sa discrétion, le remplacera sans frais pour vous. Cette garantie s'applique à tous les moniteurs, analyseurs et capteurs achetés dans le monde entier.
- Page 43 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 modification non autorisée de l'analyseur, de l'apposition d'une étiquette ou d'un accessoire non fourni avec l'analyseur, d'un incendie, d'une inondation ou d'un cas de force majeure, ou de tout autre manquement à respecter le Manuel de l'utilisateur. Service Pour toute question relative au service et à...
- Page 44 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Annexes Annexe A - Spécifications techniques Capteur OSV-72-7H OSV-72-7HH Plage de mesure 0...500, 0...1000, 0...2000 ppm 0...20, 0...50, 0...100 ppm Compatibilité des gaz Gaz inertes Précision < 2 % de l'Échelle sélectionnée dans des conditions constantes Résolution de la sortie 0,01 ppm Limite inférieure de détection...
- Page 45 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Annexe B - Certification Zone Dangereuse Région Détails de la certification Normes EN 60079-0:2018 L'Europe EN 60079-1:2014 ATEX / UKCA EN 60079-11:2012 II 1 G Ex ia IIC T4 Ga (-20 °C...+50 °C) UL 60079-0:2019 (R2020) UL 60079-1:2020 UL 60079-11:2013 (R2018)
- Page 46 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Annexe C - Fiche de données de sécurité Analytical Industries Inc. Une marque de PST Fiche de données de sécurité (KOH) I. Identification du produit Nom du produit : S Sensor (Series AII, GPR, PSR, Private Label derivations)
- Page 47 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Analytical Industries Inc. Une marque de PST Fiche de données de sécurité (KOH) Symboles : Déclarations de danger Conseils de prudence • Avertissements ! - En cas d'inhalation, amener la personne à l'air frais. Si elle ne respire pas, pratiquer la respiration artificielle.
- Page 48 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Analytical Industries Inc. Une marque de PST Fiche de données de sécurité (KOH) 5.4. Informations complémentaires - Dégage de l'hydrogène par réaction avec les métaux. VI. Mesures en cas de dissémination accidentelle Note : Le capteur H S contient une solution basique forte encapsulée dans un boîtier en plastique.
- Page 49 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Analytical Industries Inc. Une marque de PST Fiche de données de sécurité (KOH) Connu : Non ; suspecté : Oui Groupe 1 : Non ; Groupe 2a : Non ; CIRC Groupe 2b : Oui ; Groupe 3 : Non ;...
- Page 50 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Analytical Industries Inc. Une marque de PST Fiche de données de sécurité (KOH) libérant de l'hydrogène inflammable. 10.4. Conditions à éviter - Chaleur excessive et flamme nue. 10.5. Matériaux • Aluminium, Matériaux organiques, chlorures acides, anhydrides acides, incompatibles magnésium, cuivre.
- Page 51 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Analytical Industries Inc. Une marque de PST Fiche de données de sécurité (KOH) Cancérogénicité - Preuves limitées de cancérogénicité dans les études animales IARC - 2B-Groupe 2B. Possiblement cancérigène pour l'homme (Plomb) NTP - Raisonnablement anticipé comme étant cancérigène pour l'homme (Plomb) OSHA - 1910.1025 (Plomb)
- Page 52 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Analytical Industries Inc. Une marque de PST Fiche de données de sécurité (KOH) • Ne pas déverser dans les égouts ou les cours d'eau. Les déchets et les conteneurs vidés doivent être éliminés conformément aux réglementations 13.1.
- Page 53 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Analytical Industries Inc. Une marque de PST Fiche de données de sécurité (KOH) Les informations contenues dans le présent document ne font l'objet d'aucune garantie de quelque nature que ce soit, expresse ou implicite.
- Page 54 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Annexe D - Dessins contrôlés ProcessSensing.com...
- Page 55 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 ProcessSensing.com...
- Page 56 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 ProcessSensing.com...
- Page 57 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 ProcessSensing.com...
- Page 58 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Annexe E - Dimensions GPR-7100 (Faible PPM) ProcessSensing.com...
- Page 59 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 GPR-7100 (PPM élevé) ProcessSensing.com...
- Page 60 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Annexe F - Affichages des menus REMARQUE : La structure du menu peut varier en fonction de votre configuration. ProcessSensing.com...
- Page 61 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Annexe G - Pièces de rechange GPR-7100 Capteurs OSV-72-7H 0-2000ppm max. H Capteur S OSV-72-7HH 0-100ppm max. Capteur H S pour les gaz H et He Jeton de mémoire LOGR-1003 Jeton de mémoire LOGR-1005 Adaptateur USB pour jeton de mémoire Pièces de rechange de fonctionnement...
- Page 62 Manuel de l'utilisateur de l'analyseur portable S GPR-7100 Annexe H - Plaque signalétique ProcessSensing.com...
- Page 63 Annexe I - Informations sur la qualité, le recyclage et la garantie Analytical Industries Inc. (Aii) fait partie du groupe Process Sensing Technologies (PST). Les entreprises du groupe PST Oxygen - Aii, Ntron et SST - respectent les normes et directives nationales et internationales en vigueur.
- Page 64 ProcessSensing.com Analytical Industries Incorporated (Aii) fait partie du groupe Process Sensing Technologies. ©2024 Process Sensing Technologies...
