Description du serveur

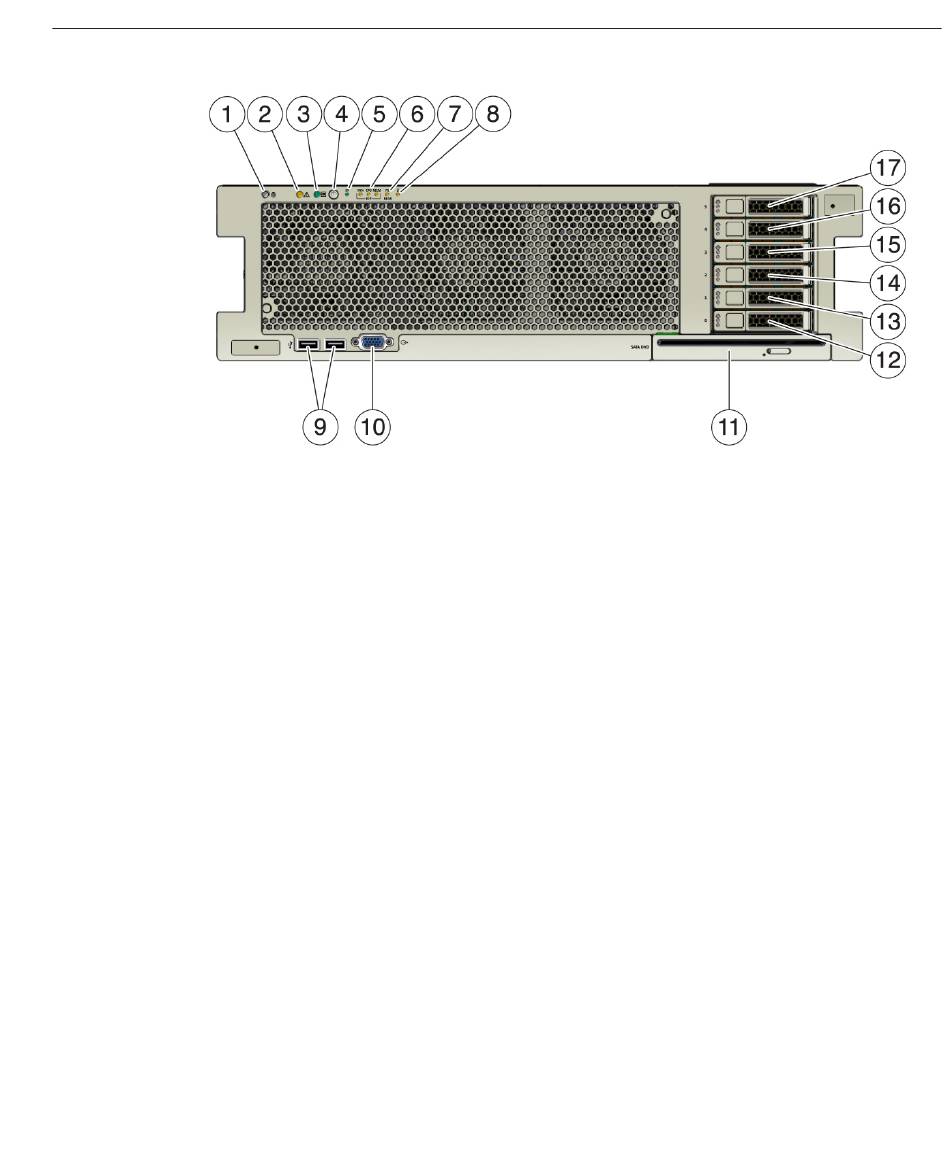

Panneau avant du Sun Server X2-4
FIGURE 1–1
Légende de la figure
1: DEL du localisateur/bouton du localisateur : blanche
2: DEL d'intervention requise : orange
3: DEL d'alimentation principale/OK : verte
4: Bouton d'alimentation
5: DEL OK/Panne du SP : verte/jaune
6: DEL d'intervention requise (3) pour le module de ventilateur (FAN), le processeur (CPU) et
la mémoire : orange
7: DEL panne d'alimentation (PS) (Intervention requise) : orange
8: DEL Avertissement surchauffe : orange
9: Connecteurs USB 2.0 (2)
10: Connecteur vidéo DB-15
11: Lecteur de DVD SATA (facultative)
12: Unité de disque dur 0 (facultative)
13: Unité de disque dur 1 (facultative)
14: Unité de disque dur 2 (facultative)
15: Unité de disque dur 3 (facultative)
16: Unité de disque dur 4 (facultative)
17: Unité de disque dur 5 (facultative)
Fonctions du panneau arrière
La
Figure 1–2
montre le Sun Server X2-4 Le panneau arrière du serveur et en décrit les
composants.
Chapitre 1 • Préparation à l'installation du serveur
15
