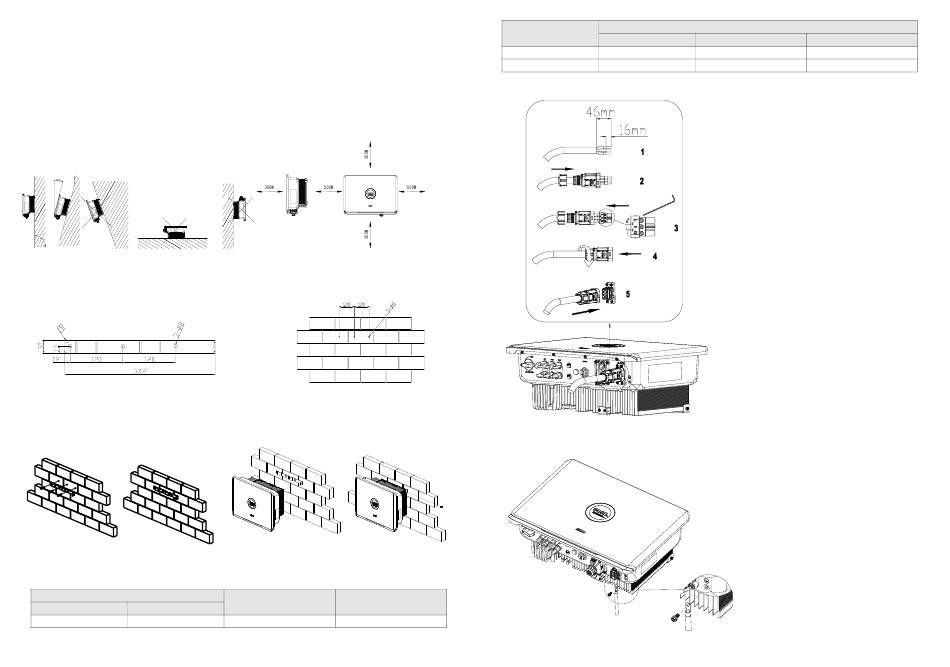

Guide d'installation rapide de l'onduleur
Le présent guide d'installation s'applique à l'onduleur sur réseau R6-5-10K-S2-X, R6-5K~10K-S3
Remarque :L'onduleur de séries R6-5-10K-S2-X dispose de 2 MPPT, l'onduleur de séries R6-5K-10K-S3 dispose de 3 MPPT, les méthodes
d'installation et de connexion électriques sont identiques aux deux séries.Du fait des contraintes d'espace dans le présent Guide d'installation
rapide, les schémas de l'onduleur R6-5-10K-S2-X ont été omis.
1. Moyens et espaces d'installation
Fig.1.1 Méthodes d'installation
2. Taille du panneau suspend et forage de trou
Fig.2.1 Taille du panneau suspend pour R6-5-10K-S2-X, R6-5-10K-S3
3. Installation de l'onduleur
Fig.3.1 Montez le panneau arrière
4. Connexion électrique côté CA
Section transversale du conducteur des câbles (mm²)
Champ d'appliction
Valeur recommandée
6,0-16,0
10,0
Tableau 4.1 Connexion électrique côté CA
Fig.1.2 Dégagement d'installation
Fig.2.2 Percez des trous de dimensions pour R6-5-10K-S2-X,
R6-5-10K-S3
Fig.3.2 Montez l'onduleur
Diamètre externe du câble
Matériau du conducteur
14-20
Cuivre
Section transversale du
Longueur maximale du câble (m)
conducteur (mm²)
R6-5/6K-S3/ R6-5/6K-S2-X
8
15
10
18
Tableau 4.2 Longueur maximale du câble côté CA
Fig.4.1 Connexion du câble CA
5. Protection supplémentaire de la mise à la terre
Fig.5.1 Protection de la mise à la terre de l'onduleur
R6-7/8K-S3/ R6-7/8K-S2-X
R6-9/10K-S3/ R6-9/10K-S2-X
11
9
14
11
1.
Dénudez 16 mm de l'enveloppe d'isolation du câble
2.
Insérez le câble dans le presse-étoupe étanche à l'eau
3.
Insérez les câbles dans les ports correspondants et fixez-les à
l'aide des vis
4.
Sécurisez le presse-étoupe en tournant l'écrou de verrouillage
5.
Branchez le presse-étoupe dans le port CA de l'onduleur
Remarque : Si la section transversale est inf é rieure à 10mm ² , nous
recommandons un câble à plusieurs conducteurs, dans le cas contraire,
nous recommandons un câble à conducteur uniqueLe câble ayant un
conducteur en cuivre est recommandé.
Remarque : La section transversale recommandée du conducteur du câble de
mise à la terre supplémentaire est 6 à 16 mm².
Sécurisez le câble de mise à la terre avec une vis.
