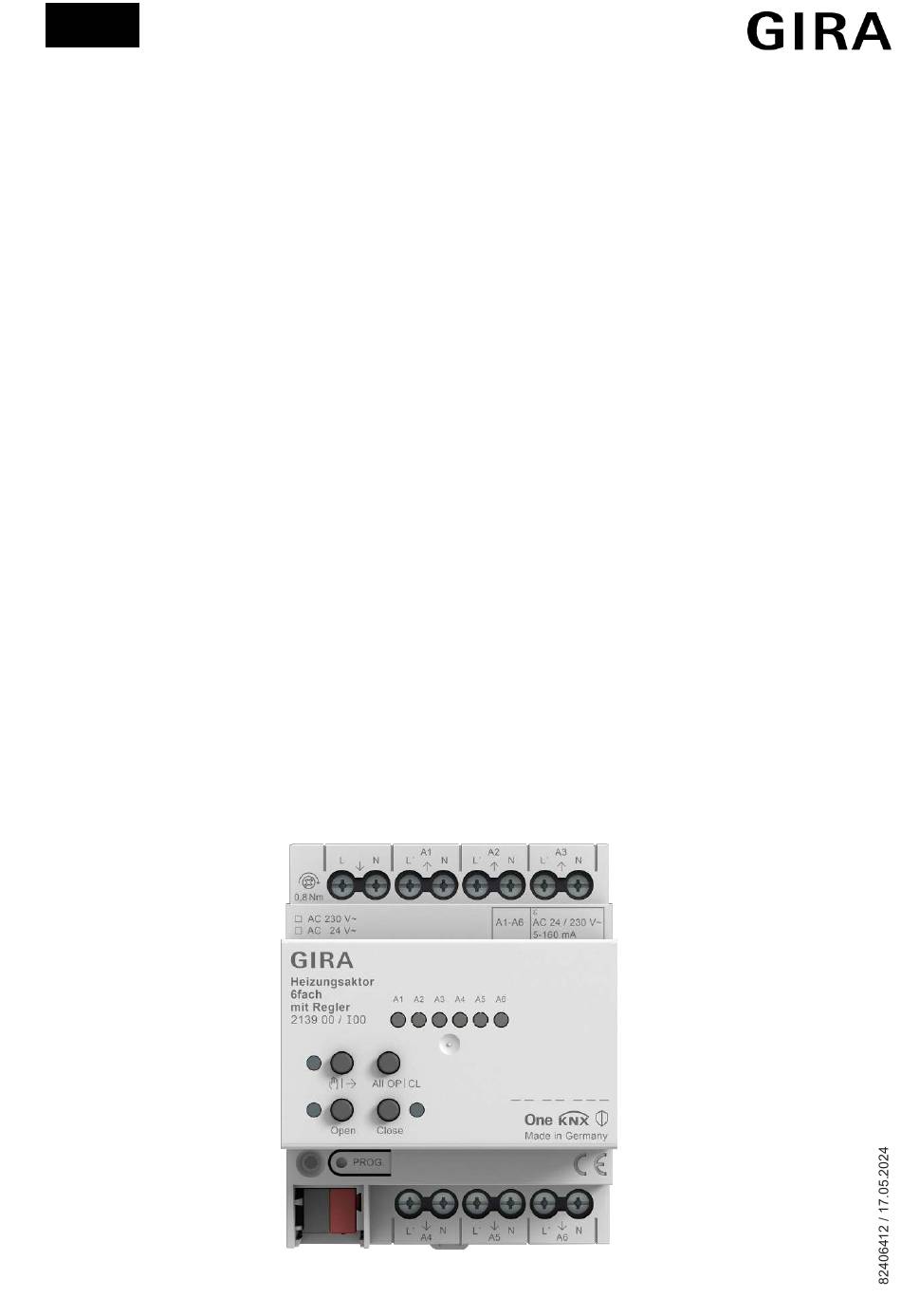

- Page 1 Mode d'emploi Actionnneur de chauffage 6x avec thermostat N° de commande 2139 00 Illustration du produit non contractuelle...
- Page 2 Actionnneur de chauffage 6x avec thermostat Sommaire Consignes de sécurité ...................... 3 Conception de l’appareil .................... 4 Fonction .......................... 5 Commande ........................ 7 État de livraison ...................... 10 Informations destinées aux électriciens spécialisés ............ 11 Montage et raccordement électrique .............. 11 Mise en service ....................
- Page 3 Actionnneur de chauffage 6x avec thermostat Consignes de sécurité Le montage et le raccordement d'appareils électriques doivent être réservés à des électriciens spécialisés. Risques de blessures graves, d'incendie ou de dégâts matériels. Lire en intégralité le mode d'emploi et le respecter. Risque d’électrocution.
- Page 4 Actionnneur de chauffage 6x avec thermostat Conception de l’appareil Figure 1: Vue de devant Alimentation de servomoteurs électrothermiques Raccordement de servomoteurs électrothermiques (A1 à A6) Sorties de LED d'état Clavier pour commande manuelle Bouton et LED de programmation Raccord de bus L'appareil signale une alimentation manquante des servomoteurs électrother- miques (1) par un clignotement (2 Hz) de toutes les LED d'état (3).
- Page 5 V ou 230 V. – Commande manuelle des sorties. – Programmation et mise en service avec l'assistant de projet Gira (GPA) à par- tir de la version 5. – Possibilité de mise à jour via l'assistant de projet Gira (GPA).
- Page 6 Actionnneur de chauffage 6x avec thermostat Lors du contrôle, toutes les LED d'état du groupe de vannes concerné clignotent de manière synchrone (1 s clignotement -> 1 s de pause -> 1 s de clignotement -> ...). – Surcharge : la LED d'état de la sortie identifiée clignote en continu (env. 2 Hz) : cycle de contrôle terminé.
- Page 7 Actionnneur de chauffage 6x avec thermostat Commande Figure 2: Éléments de commande Sorties de LED d'état Bouton ǃ – commande manuelle LED – Marche : mode Manuel permanent activé Bouton Open – Ouvrir la vanne LED – Marche : valve ouverte, mode Manuel Bouton Close –...
- Page 8 Actionnneur de chauffage 6x avec thermostat Après une coupure tension bus, toutes les sorties de vanne pilotées sont mises à l'arrêt. Activer le mode Manuel temporaire La commande n'est pas verrouillée. ￭ Appuyer brièvement sur le bouton ǃ. La LED d'état A1 clignote, la LED ǃ clignote. Au bout de 5 secondes sans actionnement des boutons, l'actionneur revient automatiquement en fonctionnement sur bus.
- Page 9 Actionnneur de chauffage 6x avec thermostat La vanne s'ouvre. ￭ Appuyer sur le bouton Close. La vanne se ferme. Les LED Open et Close indiquent l'état de la vanne. Mode Manuel temporaire : après avoir parcouru toutes les sorties, l'appareil quitte le mode Manuel en cas de pression brève. Commander toutes les sorties simultanément L'appareil est en mode Manuel permanent.
- Page 10 Actionnneur de chauffage 6x avec thermostat État de livraison À la livraison, l'appareil permet une commande manuelle directement sur l'appareil, tant que l'alimentation en tension des entraînements de vanne et la tension de bus sont activées. À la livraison, toutes les sorties de vanne sont configurées de la façon suivante : –...
- Page 11 Actionnneur de chauffage 6x avec thermostat Informations destinées aux électriciens spécialisés Montage et raccordement électrique DANGER! Danger de mort par électrocution. Déconnecter l'alimentation secteur de l'appareil. Les pièces sous tension doivent être recouvertes. Montage de l’appareil – Saisir ou scanner le certificat de périphérique et l'ajouter au projet. Il est re- commandé...
- Page 12 Actionnneur de chauffage 6x avec thermostat Les bornes de conducteurs neutres des sorties de valves sont pontées dans l'appareil. Les bornes de conducteurs neutre des sorties doivent être utilisées uniquement pour le raccordement des servomoteurs d'un actionneur. Figure 3: Raccordement de moteurs électrothermiques 230 V AC (exemples de rac- cordement) à...
- Page 13 Actionnneur de chauffage 6x avec thermostat ￭ Raccorder le câble de bus avec la borne de raccordement en respectant la po- larité. ￭ Mettre le capuchon de protection en place sur le raccord de bus afin de garan- tir une protection contre les tensions dangereuses. 82406412 17.05.2024 13 / 18...
- Page 14 Actionnneur de chauffage 6x avec thermostat Mise en service L'appareil est mis en service avec l'assistant de projet Gira (GPA) à partir de la ver- sion 5. 6.2.1 Mode Safe State et Master Reset Mode Safe State Le mode Safe State stoppe l'exécution du programme.
- Page 15 Actionnneur de chauffage 6x avec thermostat Caractéristiques techniques Tension nominale DC 21 ... 32 V TBTS Courant absorbé 4,5 ... 10 mA Sorties de chauffage Type de contact Semi-conducteur (Triac), ε Tension de commutation AC 24/230 V ~ Fréquence réseau 50 / 60 Hz Courant de commutation 5 ...
- Page 16 Actionnneur de chauffage 6x avec thermostat Aide en cas de problème Les servomoteurs d'une sortie ou de toutes les sorties ne commutent pas Cause : une sortie est surchargée. Déterminer la cause de la coupure de surcharge. Éliminer les courts-circuits, remplacer les servomoteurs défectueux. Contrôler le nombre de servomoteurs raccordés à...
- Page 17 Actionnneur de chauffage 6x avec thermostat Liste de paramètres Les paramètres suivants sont disponibles pour les différents boutons ou manettes, en fonction du concept de commande configuré. Les paramètres par défaut sont mo- difiés en fonction du concept de commande choisi. Valve hors tension(sens d'action) ouvert fermé...
- Page 18 Veuillez remettre ou envoyer les appareils défectueux sans frais de port avec une description du défaut à votre vendeur responsable (commerce spécia- lisé/installateur/revendeur spécialisé en matériel électrique). Ceux-ci transmettent les appareils au Gira Service Center. Gira Giersiepen GmbH & Co. KG...
