VI. BRANCHEMENT ÉLECTRIQUE
Dans un premier temps, il faut relier le fils de terre du coffret sur le goujon de terre du réacteur.
Le branchement électrique du coffret se fait par une prise 3 broches avec une terre. Avant de
brancher l'appareil, s'assurer que le courant correspond à la tension de l'appareil, 230 volts, 50
Hz ou 60 Hz. Votre installation électrique doit être protégée selon la norme NF C 15 -100.
VII. FONCTIONNEMENT

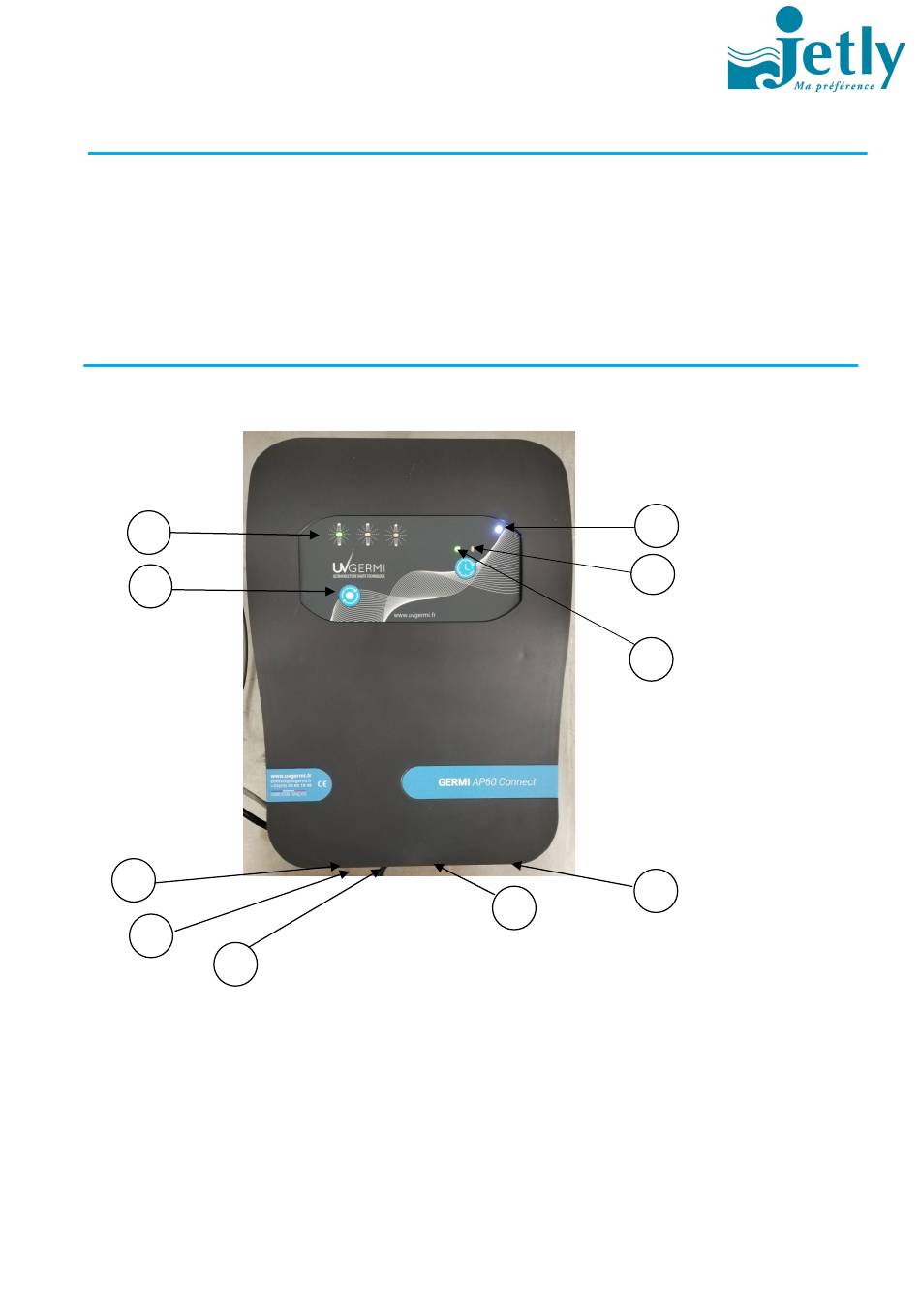

Le Coffret électrique :
1
5
7
9
Voyant fonctionnement de la lampe UV (Vert/Rouge)
Voyant de mise sous tension (Blanc)
Voyant de temps de fonctionnement / défaut capteur (Vert/Rouge)
Voyant de temps de fonctionnement / défaut capteur (Orange)
Bouton reset du temps de fonctionnement
Interrupteur Marche / Arrêt physique de l'appareil
Câble de lampe
Câble d'alimentation
Fil de terre
Câble capteur de luminosité
