14
PM-837
PLATINE MULTIMÉDIA MURALE

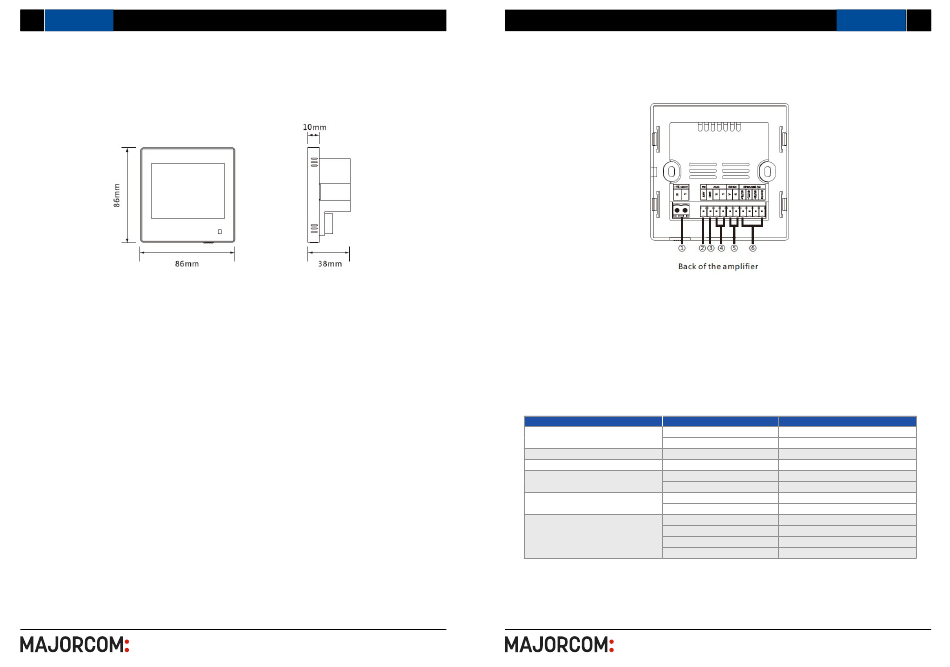

7. SCHÉMAS AVEC COTES
Manuel d'utilisation
5 6 , c h e m i n d e l a F l a m b è r e • 3 1 3 0 0 To u l o u s e • F R A N C E • T é l . 3 3 ( 0 ) 5 6 1 3 1 8 6 8 7
F a x 3 3 ( 0 ) 5 6 1 3 1 8 7 7 3 • c o m m e r c i a l @ m a j o r c o m . f r • w w w . m a j o r c o m . f r
PLATINE MULTIMÉDIA MURALE
8. INSTALLATION ET CÂBLAGE
1. Entrée d'alimentation : 100-240 V
2. Antenne FM
3. Masse du signal
4. Entrée audio 1 (2 câbles audio à double blindage de 0,3 mm2)
5. RS485
6. Sortie audio (câbles en cuivre sans oxygène)
NOTE : toutes les connexions de fils ne doivent pas être nues.
Fonction
Entrée d'alimentation
FM
Masse (GND)
AUX IN
RS485
Sortie 8 ohms de
l'amplificateur de puissance
5 6 , c h e m i n d e l a F l a m b è r e • 3 1 3 0 0 To u l o u s e • F R A N C E • T é l . 3 3 ( 0 ) 5 6 1 3 1 8 6 8 7
F a x 3 3 ( 0 ) 5 6 1 3 1 8 7 7 3 • c o m m e r c i a l @ m a j o r c o m . f r • w w w . m a j o r c o m . f r
PM-837
Symbole
Nom
N
Neutre
L
Pase
ANT
Antenne FM
Masse du signal
R
Entrée audio droite
L
Entrée audio gauche
A
A
B
B
OUTL+
Bornier + pour enceinte gauche
OUTL-
Bornier - pour enceinte gauche
OUTR-
Bornier - pour enceinte droite
OUTR=
Bornier + pour enceinte droite
Manuel d'utilisation
15
