jablotron JA-154J MS II Mode D'emploi

Porte-clés birectionnel à quatre touches JA-154J MS II
JA-154J MS II est conçu pour commander à distance un système de
sécurité, divers appareils (en utilisant les sorties PG programmables) ou
pour déclencher des alarmes de détresse. Le porte-clés peut également
être attribué à des relais à usages
multiples tels que la gamme AC-16x
pour la commande directe de relais
conformément au mode prédéfini. La
télécommande est équipée
signalisation optique et acoustique.
L'état de sa pile est vérifié avec
indication en cas de décharge presque
totale. La télécommande communique
par l'intermédiaire du protocole sans fil
Jablotron et est alimentée par un seul
élément d'alimentation. La
commande occupe une seule position
dans le système.

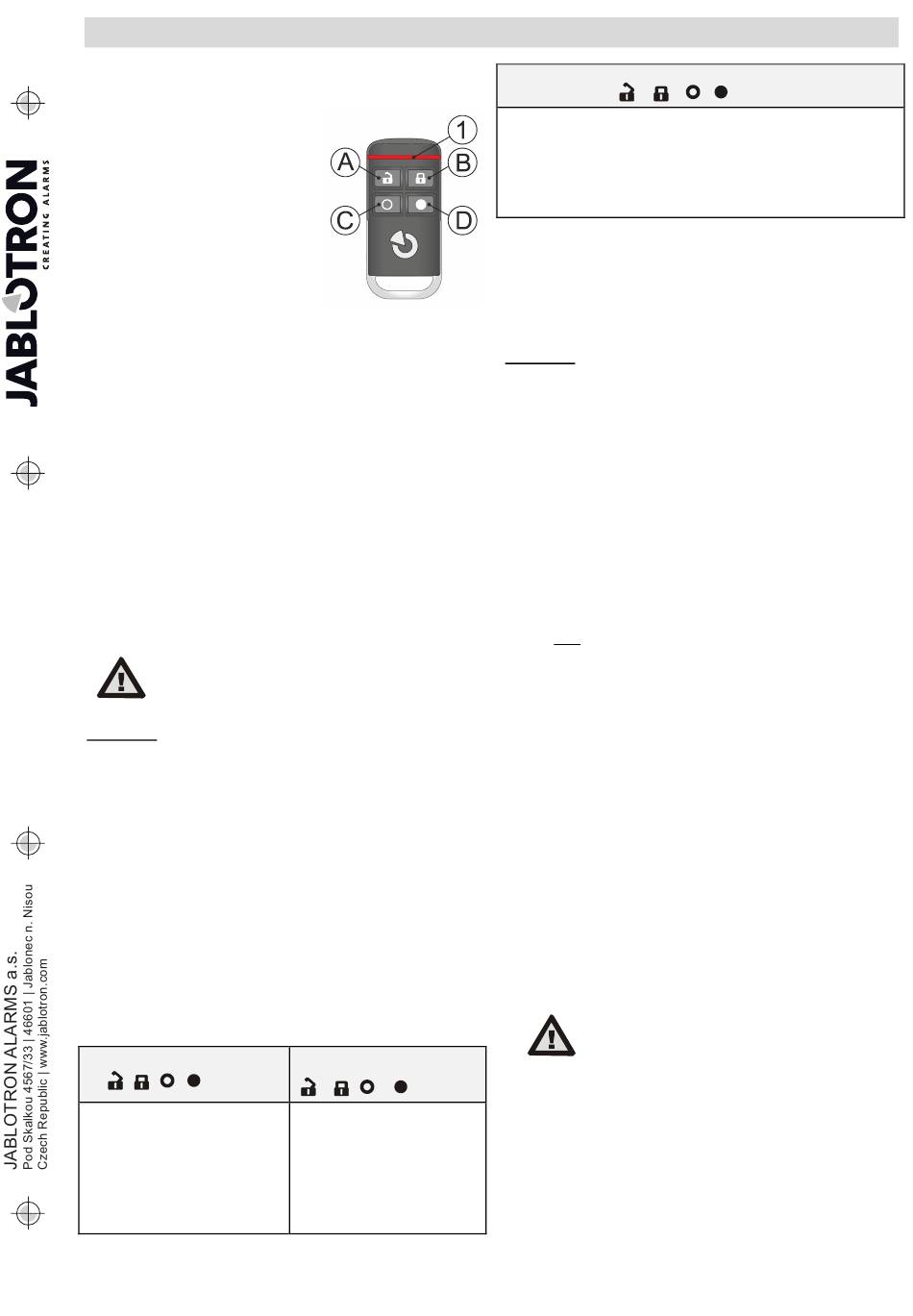

Figure : 1 – Indication LED A, B, C, D – Touches, voir leurs fonctions
conformément au tableau 1.
Inscription de la télécommande dans une
centrale
Un module radio JA-11xR doit être installé dans la centrale pour permettre
le fonctionnement avec celle-ci. Le dispositif occupe une position dans le
système.
La télécommande peut être inscrite pour un nombre arbitraire de
systèmes JABLOTRON 100+. Deux touches permettent de contrôler
plusieurs sections en même temps (commande commune), tout en
indiquant l'état actuel de la section ou de la sortie PG.
1. La centrale doit être en mode Service.
2. Procédure de démarrage :
a. Ouvrir le logiciel F-Link, sélectionner la position souhaitée dans
l'onglet Périphériques et lancer le mode d'inscription.
b. Pour la transmission d'un signal d'inscription, maintenir
simultanément appuyées les touches (A + B) pendant au moins 3
sec. (la LED jaune clignote rapidement durant cette période).
c. Au bout de 3 sec., le signal d'inscription est envoyé et confirmé
par un long clignotement de la LED jaune. Relâcher les deux
touches et quitter le mode d'inscription.
Pour configurer la commande aux fins de
conformité au niveau de sécurité 2, utiliser le
logiciel F-Link, l'onglet Paramètres et l'option
« Exécuter EN50131-1 » (Voir le manuel
d'installation de la centrale JA-10xK).
Remarques :
− L'inscription de la télécommande dans le système est possible en
saisissant le code de production via le logiciel F-Link. Le code de
production se trouve sur l'autocollant avec un code-barres collé sur
le support de pile, à l'intérieur de la télécommande. Tous les
chiffres du code de production sont requis (par exemple : 1400-00-
0000-0001)
En cas de suppression de la télécommande du système (par
−
exemple en cas de perte), l'effacer de l'adresse particulière de la
centrale.
Paramétrage des propriétés
Réaliser les réglages en utilisant le logiciel F-Link - onglet
Périphériques. Cliquer sur Paramètres internes de JA-154J. Une
fenêtre apparaît alors automatiquement, où les paramètres suivants
peuvent être définis :
Fonctions des touches : paramétrer une fonction particulière pour
les deux touches A-B ou C-D (en général armement / désarmement,
allumer / éteindre un appareil, etc.) ou une fonction pour chaque touche
individuelle A, B, C, D (ouverture du portail, ouverture de la porte du
garage, etc.) ainsi que pour un double enclenchement à distance. Voir
le tableau 1 suivant.
Réaction pour une seule touche
/ / /
(A/B/C/D)
• Aucune (touche non utilisée)
• Modifier l'état PG
Copier PG
•
Détresse silencieuse *)
•
• Détresse sonore*)
• Problèmes de santé
• Rapport A, B, C, D
JA-154J MS II
d'une
télé-
Réaction pour un
enclenchement simultané
+ / +
(A+B/C+D)
Aucune (touche non utilisée)
•
Modifier l'état PG
•
Copier PG *)
•
• Détresse silencieuse **)
• Détresse sonore**)
• Problèmes de santé
Rapport A, B, C, D
•
Lire l'état ***)
•
Réaction pour les deux touches (fonction segment)
-
Désarmer / Armer
•
Désarmer / Armer partiellement
•
• Désarmer / Armer partiellement / Armer
• Désarmer / Armer avec confirmation
• Désarmer / Armer partiellement avec confirmation
Désarmer / Armer partiellement / Armer avec confirmation
•
PG désactivée / activée
•
Tableau 1. Aperçu des options fonctionnelles de la touche
Pour chaque fonction sélectionnée pour une touche de commande
à distance, il est nécessaire de sélectionner PG ou les sections
appropriées devant être commandées ou à partir desquelles des
rapports doivent être envoyés (détresse, etc.). Pour la commande
commune de plusieurs sections, il n'est pas recommandé de
fonctionner en mode Section commune, il faut sélectionner la section
désirée dans les paramètres internes de la commande à distance.
Remarques :
− Une fois maintenue enfoncée la touche (la fonction « Copier PG »
étant activée), le signal d'activation est transmis chaque seconde.
La fonction peut être utilisée pour prolonger la durée de la sortie
PG (ladite PG devant activer la fonction « Copier PG »). La durée
maximale de transmission continue est de 1 minute.
*) La réaction « Copier PG » suite à un double enclenchement peut
être utilisée pour l'impulsion 1 sec. uniquement pour le dispositif PG
sélectionné - le double enclenchement de la touche ne peut pas
envoyer le signal d'activation 1 sec. de manière répétée à la
différence des touches individuelles.
**) Les réactions des touches qui ne sont pas prises en charge lorsque
le système est configuré se conforment au niveau de sécurité 2.
***) S'il existe une fonction prédéfinie pour les deux touches A + B
(généralement désarmer / armer une section ou allumer / éteindre
PG), cette option déclenche alors également l'option « Lire l'état ».
Si cette option est activée, la commande réagit à un double
enclenchement en signalant l'état actuel de la section ou de PG.
Pour toutes les fonctions liées au paramétrage des sections, la
centrale obéit à l'option « Méthodes de réglage » sélectionnée dans
l'onglet Paramètres.
a. Pour les types de paramétrage « avec confirmation » (voir le
tableau 1), pour les options « armer avec avertissement » et «
armer avec confirmation », l'enclenchement des touches sur
une durée de 8 sec. peut être répété et la commande réalisée.
b. L'option « Ne pas armer avec la zone active » ne permet pas
au système d'armer à l'aide de la télécommande (porte-clés)
lorsque n'importe quelle zone avec une réaction instantanée
est active. Pour armer le système, toutes les zones doivent être
en veille.
Prendre le relais des privilèges d'accès de l'utilisateur : prendre
le relais des privilèges d'accès de l'utilisateur pour les sections et la
durée d'accès limitée en fonction de l'utilisateur spécifique respecte
l'accès individuel à la section commandée tout en limitant l'accès à une
section en cas de pré-armement. Paramètres par défaut : désactivé.
Prendre le relais de l'identité de l'utilisateur : L'utilisateur
sélectionné sera visible en tant que source dans le journal des
évènements. Paramètres par défaut : désactivé.
Détresse temporisée : valable pour des réactions telles que
Détresse silencieuse et Détresse sonore. La temporisation peut être
réglée entre 5 et 240 secondes. L'annulation de l'alarme de détresse
pendant la durée de temporisation peut être réalisée en appuyant
plusieurs fois sur la touche spécifique.
La centrale est en mesure de faire
fonctionner simultanément au maximum 5
minuteurs
temporisées).
Fonctionnement d'un relai à usages multiples
La télécommande peut également être inscrite sur un relai à usages
multiples de la gamme AC-16x pour commander un relai en fonction du
mode sélectionné. Chaque touche doit être inscrite sur le MPR avec un
mode différent. Une seule télécommande peut même être attribuée
à plusieurs MPR, par exemple avec une fonction différente. En cas
d'inscription d'une télécommande sur la centrale ainsi que d'un MPR
dans la portée RF, ne pas sélectionner les mêmes touches. Pour
inscrire un porte-clés sur un MPR, se conformer au manuel d'installation
du MPR.
1 / 2
/ -
(A-B/C-D)
(alarmes de détresse
(MPR)
