- Page 1 VELUX Solar system VELUX Solar system Handleiding voor eindgebruikers Mode d’emploi pour les utilisateurs finaux 1. Zonnecollectoren 1. Capteurs solaires...
- Page 4 Spécifications techniques du CLI 4000 Dimensions des capteurs solaires VELUX CLI 4000 4000 (1.42m²) Poids brut (kg) Poids Poids à vide (kg) Surf. brutte (m²) 4000 4000 Surface Surf. d'entrée (m²) (1.16m²) (1.68m²) Surf. d'absorption (m²) Quantité glycol par capteur (Litres) Pression max.
- Page 5 2. Citerne d’eau chaude TFF 200/300/400 0201 Mise en service Avant la mise en service, vérifi er si l'arrivée d'eau est Il est recommandé de nettoyer le réservoir et de ouverte et le réservoir rempli. Le premier remplis- vérifi er l'installation une fois par an. sage ainsi que la première mise en service doivent Vous pouvez économiser énormément d'énergie par être eff ectués par une entreprise agrée.
- Page 6 SV/SR Gaines à fi lm Gaines à fi lm TFF 200 0201, ELB200R2E- 120049 • argent Gaines à fi lm TFF 300 0201, SKL300-FM-S 120050 • argent Gaines à fi lm TFF 400 0201, SKL400-FM-S 120051 • argent 24 VELUX...

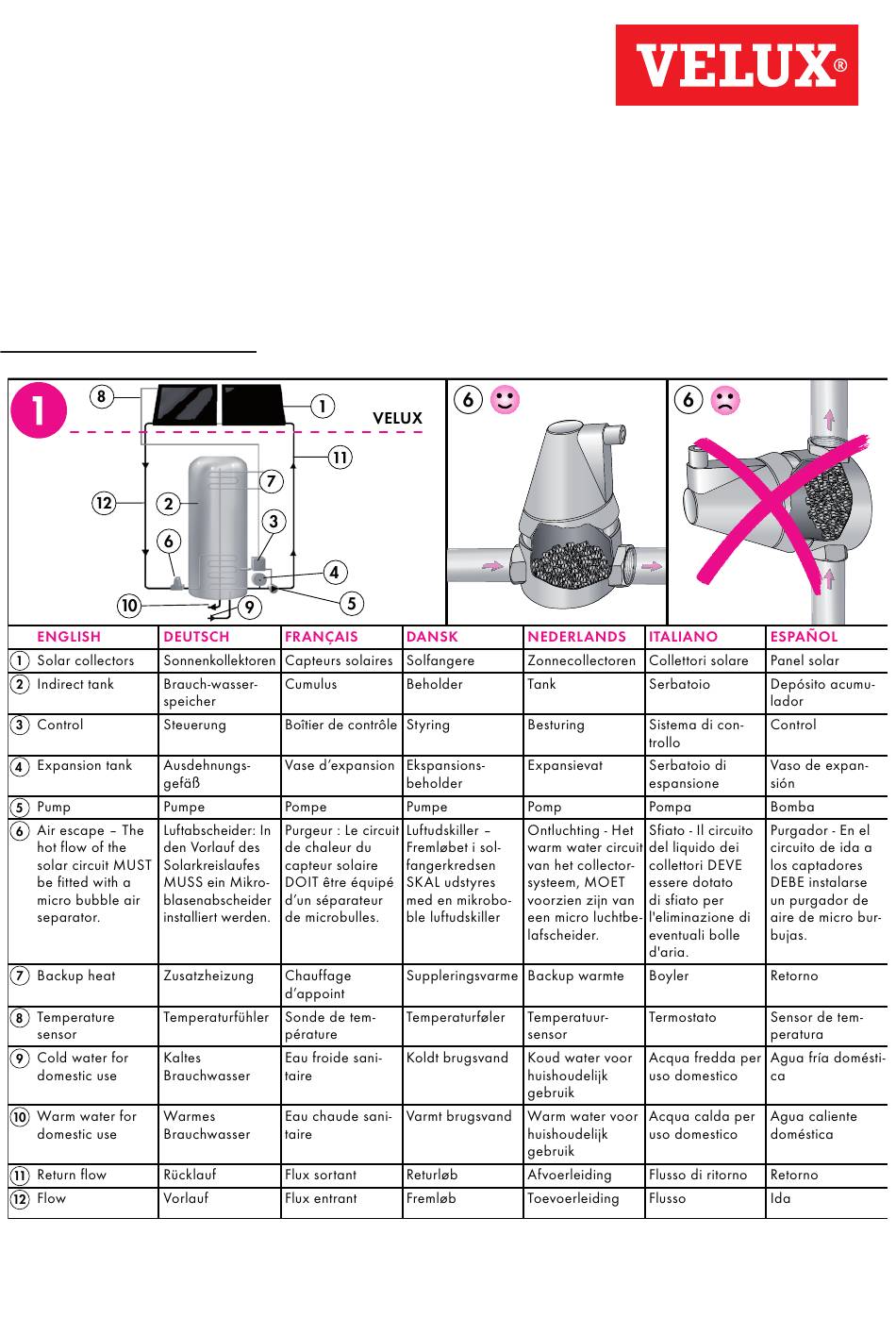

- Page 7 Ill. 2 : Dimensions Systèmes à chauff age solaire thermique et leurs composants. 33 VELUX Sur la page suivante, la figure I vous illustre un schéma d’ensemble reprenant les différentes parties de la sta- tion solaire. ATTENTION! Vous devrez toujours être très prudent avec les pièces n°4 et n°11. Ces 2 pièces sont indispensa- bles au bon fonctionnement du système.
- Page 8 Eau avec max. 50 % de propylènglycol Section nominale de passage: DN 20 Vissages: À garnitures plates, écrou raccord G1, 1¼" Joints: EPDM Boîtier: GK-CuZn37Pb (2.0340.02) Pièces de raccord: CuZn39Pb3 (2.0401) Isolation: Mousse EPP Conductivité thermique: 0,038 W/mK 34 VELUX...
- Page 9 Tubra Veku-Fix E DN 20 avec vidange AGHB 141309 Etrier pour vases d’expansion, pour AG18S et AG25S – RLG-AR 130128 Tuyau raccord réservoir pour PSKR Remarque : = Fil. int. = Fil. ext. = Fil. = Diamètre nominale MAG = Vase d’expansion à diaphragme 38 VELUX...
- Page 10 (ill. 4b). Ill. 3a : Robinet à boisseau Ill. 3b : FCG ouverts. Ill. 3c : Robinet à boisseau sphérique ouvert. sphérique fermé. Ill. 4a : Armature de rinçage Ill. 4b : Armature de rinçage complètement ouverte. fermée. 35 VELUX...
- Page 11 être vissée dans le robinet à boisseau sphérique aller (ill. 1, pos. 1). Raccord du coupleur de la soupape pour les bacs d’expansion de membrane (Ill. 7) Les éléments 17, 18, 20 et 21 ne sont pas compris dans la fourniture du groupe solaire PSKR. 36 VELUX...
- Page 12 Maintenance En cas de maintenance (remplacement de la pompe par ex.), fermer les robinets à boisseau sphérique aller et retour ainsi que la retenue dans l’armature de rinçage (ill. 1, pos. 1 et 2). 37 VELUX...
- Page 13 – dévisser la vis de dégazage (Ill. 5). urchauff e. – éviter que les fuites de liquide se rependent sur les 2.3 Utilisation parties électriques, 40 VELUX difi cation de la vitesse: L’utilisation du matériel fourni est prévu pour une TILISATEUR – mettre la pompe en marche, ou des applications fi...
- Page 14 S'assurer que celui-ci est bien bloqué sur la position désirée Débit:: V [m 3 /u] en le tournant doucement. Nota: Veiller à mettre le clapet anti-retour (fourni) sur le raccord eau froide. VELUX Belgium Bd. de l'Europe 121 1301 Bierges (Wavre) Telefoon: 32 10 42 4 Telefax: 32 10 41 6 velux-be@velux.com...
- Page 15 75 °C, la température baisse jusqu’à 65 °C, avant que l’élément de chauff age ne soit de temps et vos éléments de chauff age àvis sont de nouveau opérationnels. de nouveau branché. Afi n d’éviter un dépôt trop 17 VELUX...
