Bihl+Wiedemann BWU3965 Mode D'emploi

Passerelles ASi-5/ASi-3 EtherCAT avec
Moniteur de sécurité ASi-5/ASi-3 intégré
ASi-5 – Bien plus de données, un temps de cycle com-
parable aux solutions Ethernet
Compatible avec toutes les générations ASi
Moniteur de sécurité supporte ASi-5 Safety et ASi-3 Safety
Communication de sécurité Safe Link
1 maître ASi-5/ASi-3, dispositif EtherCAT
64 circuits de validation
• 6 circuits de validation cat. 4/SIL 3 sur le moniteur,
sorties de sécurité électroniques
Sorties de sécurité ASi sont supportées
• jusqu'à 64 sorties indépendantes ASi
plusieurs sorties de sécurité ASi possibles via une seule adresse
Interface OPC UA et REST API pour les applications IIoT
Serveur web intégré pour faciliter le diagnostic et la maintenance
Contrôleur de vitesse/d'arrêt de sécurité
Applications jusqu'à la catégorie 4/PLe/SIL 3
Carte mémoire pour l'enregistrement des
données de configuration et données additionnelles
Figure Inter- Communi-
face, bus cation de
de ter- sécurité
rain
communica-
Ether-
tion de
CAT,
sécurité
OPC UA
Safe Link
(1)
Nombre de circuits ASi, nombre de maître ASi
"Maître simple": 1 circuit ASi, 1 maître ASi-3.
"Maître double": 2 circuits ASi, 2 maîtres ASi-3.
(2)
Découplage intégré, mesure du courant ASi dans la passerelle
"oui, 4A/circuit ASi max.": Découplage des données intégré dans la passerelle. Alimentation économique de 2 faisceaux ASi avec une
unique alimentation. Opération avec alimentation standard de 24 V possible en cas d'utilisation des câbles courts.
(3)
Interface de configuration et de diagnostic
"Diagnostic Ethernet": Accès au maître ASi et au moniteur de sécurité à l'aide d'un logiciel Bihl+Wiedemann via l'interface Ethernet de
diagnostic.
La dernière version du fichier de configuration du dispositif de la passerelle est disponible à la rubrique "Downloads" du dispo-
sitif correspondant.
Bihl+Wiedemann GmbH · Floßwörthstr. 41 · D-68199 Mannheim · Tel.: 0621/33996-0 · Fax: 0621/3392239 · eMail: mail@bihl-wiedemann.de
www.bihl-wiedemann.de
Entrées de Sorties de ASi-5/ASi-3
sécurité sécurité
SIL 3, cat. 4
6 circuits de
6 x 1 canal compatible
validation;
ou 3 x avec ASi-5 +
6 x sorties
2 canaux ASi-3
électroniques
Indications sans garantie
ASi Safety Nombre de cir- Découplage in-
cuits ASi, tégré, mesure
nombre de du courant ASi
(1)
maître ASi dans la passe-
relle
compatible
1 circuit ASi,
avec ASi-5 oui, 4 A/
1 maître
Safety + ASi-3 circuit ASi max
ASi-5/ASi-3
Safety
Mannheim, 17.12.24

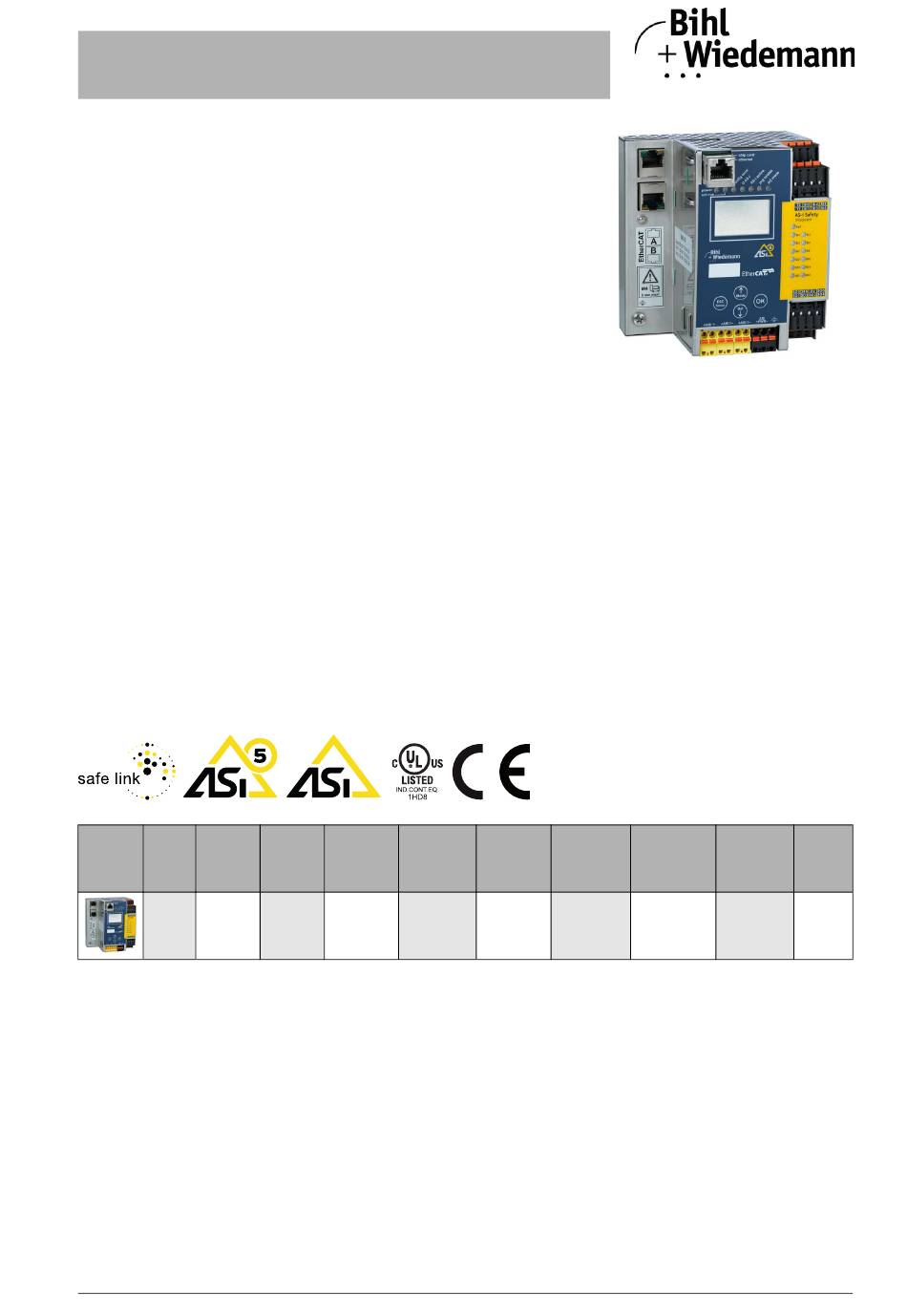

(figure similaire)
Interface de N° art.
configuration
et de
(3)
diagnostic
(2)
Diagnostic
BWU3965
Ethernet
Page 1
