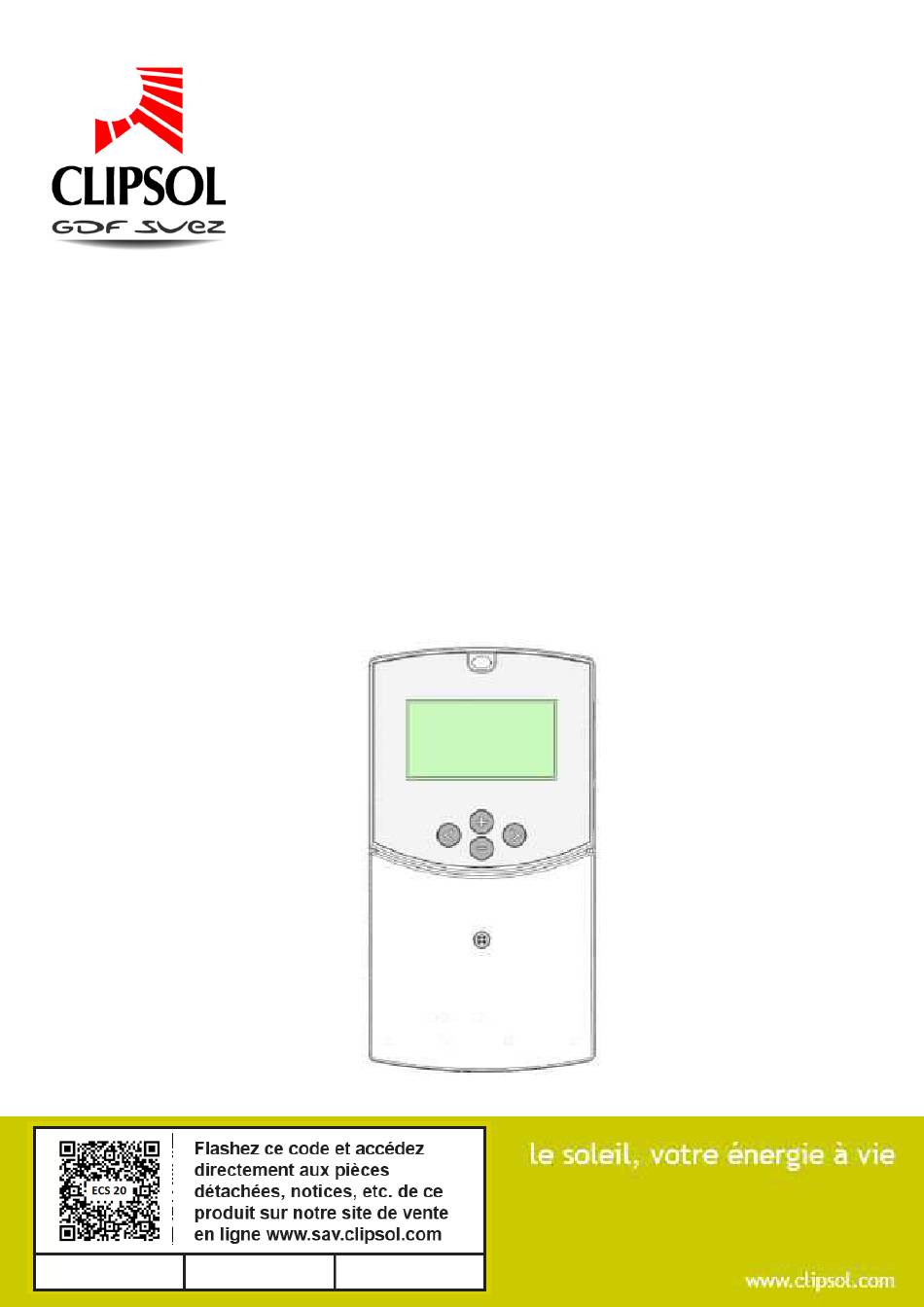

- Page 1 RÉGULATION POUR ECS 20 NOTICE DE POSE ET DE FONCTIONNEMENT CP016481-30/10/2013-VERSION 1.3 CP016481 14/05/14 V1.4...
- Page 2 4.3. ECS standard + option appoint hydraulique ..................13 4.3.1. Menu Paramètres ............................13 4.3.2. Menu Réglages ............................13 4.3.3. Menu Fonctionnement..........................14 4.3.4. Courbe de Fonctionnement du mode « echange diff » ................14 INFORMATIONS TECHNIQUES ..................... 15 - page 2 - REGULATION ECS 20...
- Page 3 Câbler les sondes de températures ainsi que le circulateur sur la carte de régulation comme indiqué sur le schéma ci-dessous. P1 Capteur Haut ballon T3 P3 Décharge Bas ballon T2 Capteur T1 Alimentation 230Vac 50Hz - page 3 - REGULATION ECS 20...
- Page 4 T3 : sonde de température du haut de ballon solaire ou milieu de ballon solaire (option appoint hydraulique) T4 : sonde de température du ballon d’appoint (appoint hydraulique) S3 : pilotage de l’appoint ou du circuit hydraulique de l’appoint - page 4 - REGULATION ECS 20...
- Page 5 Mode automatique ou forcé Courbes de Fonct. Energies calculées Températures Visualisation des températures sur le système 2.3. A FFICHAGE PRINCIPAL Présence de la carte SD Présence de soleil sinon éteint Températures Schéma de Fonctionnement l’installation circulateur - page 5 - REGULATION ECS 20...
- Page 6 Fonction test Permet d’effectuer un mode forcé sur les sorties 3.4. C OURBES DE ONCT Menu des courbes de fonctionnement. Ce menu permet de visualiser les calculs d’énergies et de temps de fonctionnement. - page 6 - REGULATION ECS 20...
- Page 7 La régulation solaire peut mesurer l’énergie solaire injectée dans le ballon d’ECS. Dans la configuration de l’ECS 20 cette mesure est estimée à partir de la vitesse de la pompe et de sa mise en marche. Pour obtenir une approximation de cette énergie il est nécessaire de renseigner à la régulation le débit du circuit solaire.
- Page 8 Gestion du mode dégradé du capteur Sécu Surchauffe Protection l’hydraulique contre surchauffe arrêt de la circulation lorsque (Max temp +10)<=T1 devrait toujours être activé Hors Gel Le fluide caloporteur doit absolument être du Clipsogel - page 8 - REGULATION ECS 20...
- Page 9 Automatique Actif Fonctionnement automatique Arrêt Fonction test 4.1.4. Courbe de fonctionnement Max temp + 10°C Capteur (T1°C) Max temp – 5°C Maxtemp Ballon1 Ballon dTMin (T2°C) ballon1 dtMax ballon1 Protection Chargement capteur Ballon - page 9 - REGULATION ECS 20...
- Page 10 4.2. ECS PISCINE STANDARD OPTION ECHARGE OU ECHARGE - page 10 - REGULATION ECS 20...
- Page 11 (Max temp +10)<=T1 devrait toujours être activé Hors Gel Le fluide caloporteur doit absolument être du Clipsogel Pompe P1 No SC Pas de vitesse variable Glycol - page 11 - REGULATION ECS 20...
- Page 12 4.2.4. Menu Fonctionnement Nom du paramètre Valeur Description Actif Automatique Fonctionnement automatique Arrêt Fonction test 4.2.5. Courbe de Fonctionnement du mode « antistagnation » Start Capteur (T1°C) Stop Maxtemp Ballon Ballon1 (T2°C) dtMax ballon1 - page 12 - REGULATION ECS 20...
- Page 13 Pas de vitesse variable Glycol 4.3.2. Menu Réglages Nom du paramètre Valeur de base Description Maxtemp ballon1 80°C Température maximum dans le ballon. Au- delà de cette température (sonde T2) la circulation capteur est arrêtée. - page 13 - REGULATION ECS 20...
- Page 14 Automatique Actif Fonctionnement automatique Arrêt Fonction test 4.3.4. Courbe de Fonctionnement du mode « echange diff » Appoint (T4°C) Max Son. tampon Zone appoint du ballon solaire (T3°C) dTMax dTMin sond. Prim dTMax - page 14 - REGULATION ECS 20...
- Page 15 20°C 1077 ohms 30°C 1116 ohms 40°C 1155 ohms 50°C 1194 ohms 60°C 1232 ohms 70°C 1271 ohms 80°C 1309 ohms 90°C 1347 ohms 100°C 1385 ohms 120°C 1461 ohms 140°C 1535 ohms - page 15 - REGULATION ECS 20...
- Page 16 Parc d’activités Les Combaruches 73100 AIX-LES-BAINS Tél. 04 79 34 35 36 Fax : 04 79 34 35 30 - page 16 - REGULATION ECS 20...
