Castolin Eutectic AEROFLAM Serie Manuel D'instructions

Pour préserver la qualité de votre matériel CASTOLIN tout au long de son utilisation dans les meilleures conditions de sécurité,
nous vous recommandons de lire attentivement cette notice et de suivre rigoureusement les conseils qu'elle contient. Pour rappel, il
est fortement conseillé de remplacer l'équipement tous les 5 ans après sa mise en service. Se reporter au document du SYMOP
(Recommandations pour l'entretien des matériels de soudage, chauffage et coupage oxy-gaz).
FER À SOUDER AU GAZ :
INFORMATIONS GENERALES
Le fer à souder doit être utilisé en prenant en compte les indications présentes dans Ce manuel d'utilisation.
FER À SOUDER AU GAZ
Equipement généralement utilisé pour la réalisation de l'étanchéité et l'assemblage d'élémenst en zinc grâce à sa panne en cuivre
-
chauffée par une flamme alimentée par un mélange de gaz air – propane. La panne en cuivre chauffée permettra de faire fondre un mé-
tal d'apport composé d'un alliage étain et plomb. Ce alliage devra alors être travaillé pour permettre la réalisation du joint brasé et ainsi
permettre létanchéité et l'assemblage de pièces. L'opération de brasage sera rendue possible par l'apport d'un décapant.
- Cet équipement peut être utilisé pour toutes applications compatibles dans la mesure où son utilisation ne risque pas de détériorer le
matériel et de créer un danger pour l'utilisateur et son environnement.

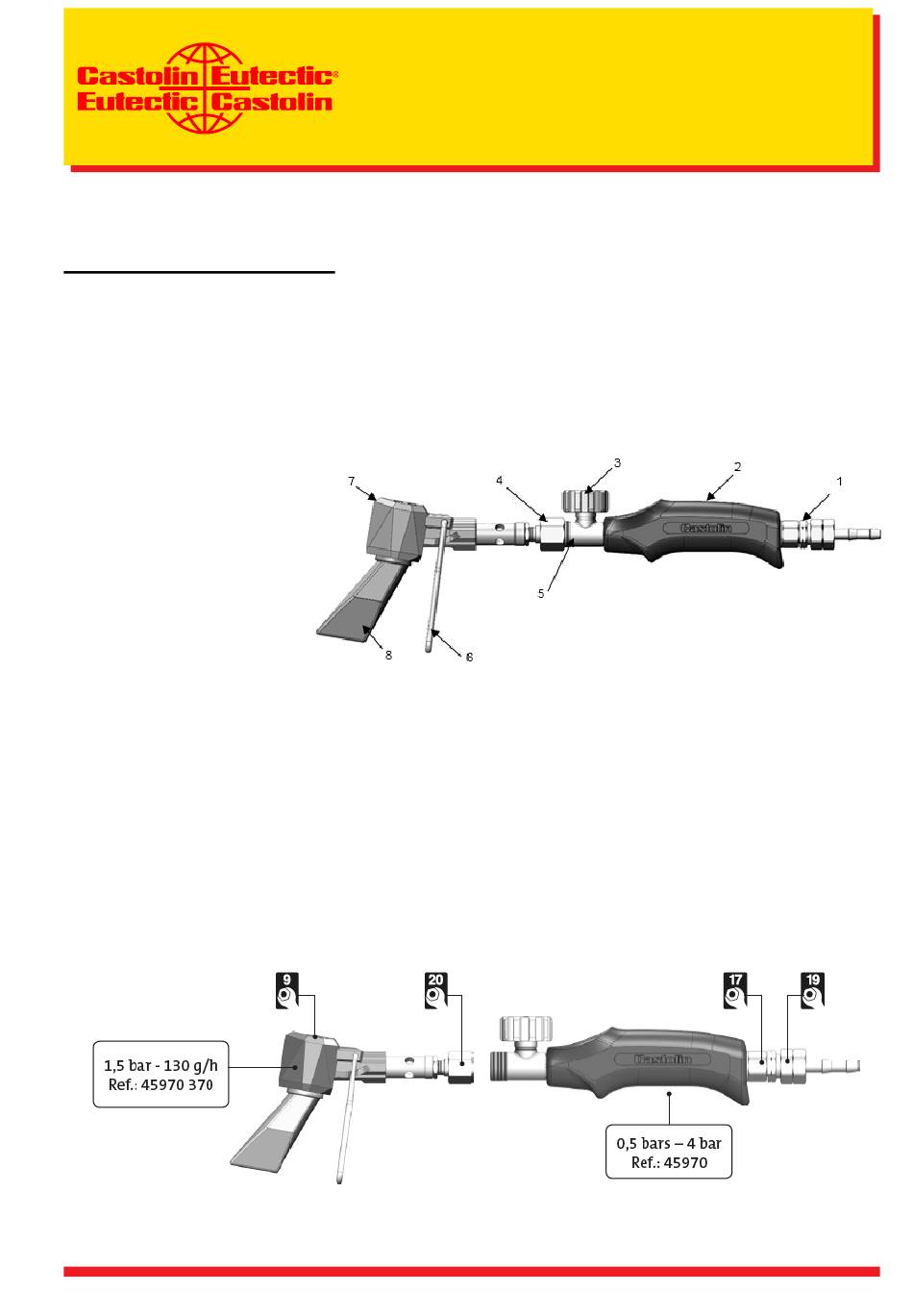

DETAIL DU FER À SOUDER AU GAZ
Raccord d'entrée de gaz
1-
2- Poignée de manche
3- Volant de réglage du débit
4- Ecrou de lance
5- Corps du manche
6- Support
7- Tête de panne
8- Panne en cuivre
AVERTISSEMENTS
- Aucune modification ne devra être réalisée sur les fers à souder au gaz sans en informer notre société au préalable. Dans tous
les cas, toute modification sur le matériel met fin à la garantie. Dans le cas d'accident, de toute nature qu'il soit, Messer Eutec-
tic Castolin ne pourra être tenu pour responsable.
Une mauvaise utilisation d'un fer à souder à gaz peut causer des dommages graves, ils doivent donc être utilisés par le per-
-
sonnel qualifié dans un endroit bien ventilé.
- Le fer à souder devra être préservé des chocs, de graisses ou toutes autres sources de saletés.
- Les pannes en cuivre du fer à souder au gaz sont classées selon leurs poids, comme indiqué dans le tableau n°1.
INSTALLATION
Le raccord entre le corps du manche chalumeau (N°5) et la tête doit être serré correctement via l'écrou de lance (N° 4) à l'aide d'une
-
clé.
L'une des extrémités du tuyau de gaz doit être montée sur la douille porte tuyau du corps du fer à souder, elle doit être mainte-
-
nue fixe à l'aide d'un collier mis en place à l'aide d'une pince. Certains tuyaux sont livrés directement avec des raccords sertis.
- Des anti-retours par flammes peuvent être montés
Les fers à souder sont fabriqués et seront utilisés uniquement pour du gaz propane. L'utilisation des fers à souder avec un
-
autre gaz inflammable peut causer dommages et des blessures graves.
© Castolin Eutectic - Reproduction interdite
AEROFLAM :
MANUEL D'INSTRUCTION
FER À SOUDER AU GAZ ET CHALUMEAU
DE CHAUFFE AERO - PROPANE
FRANÇAIS
Informations techniques confidentielles
