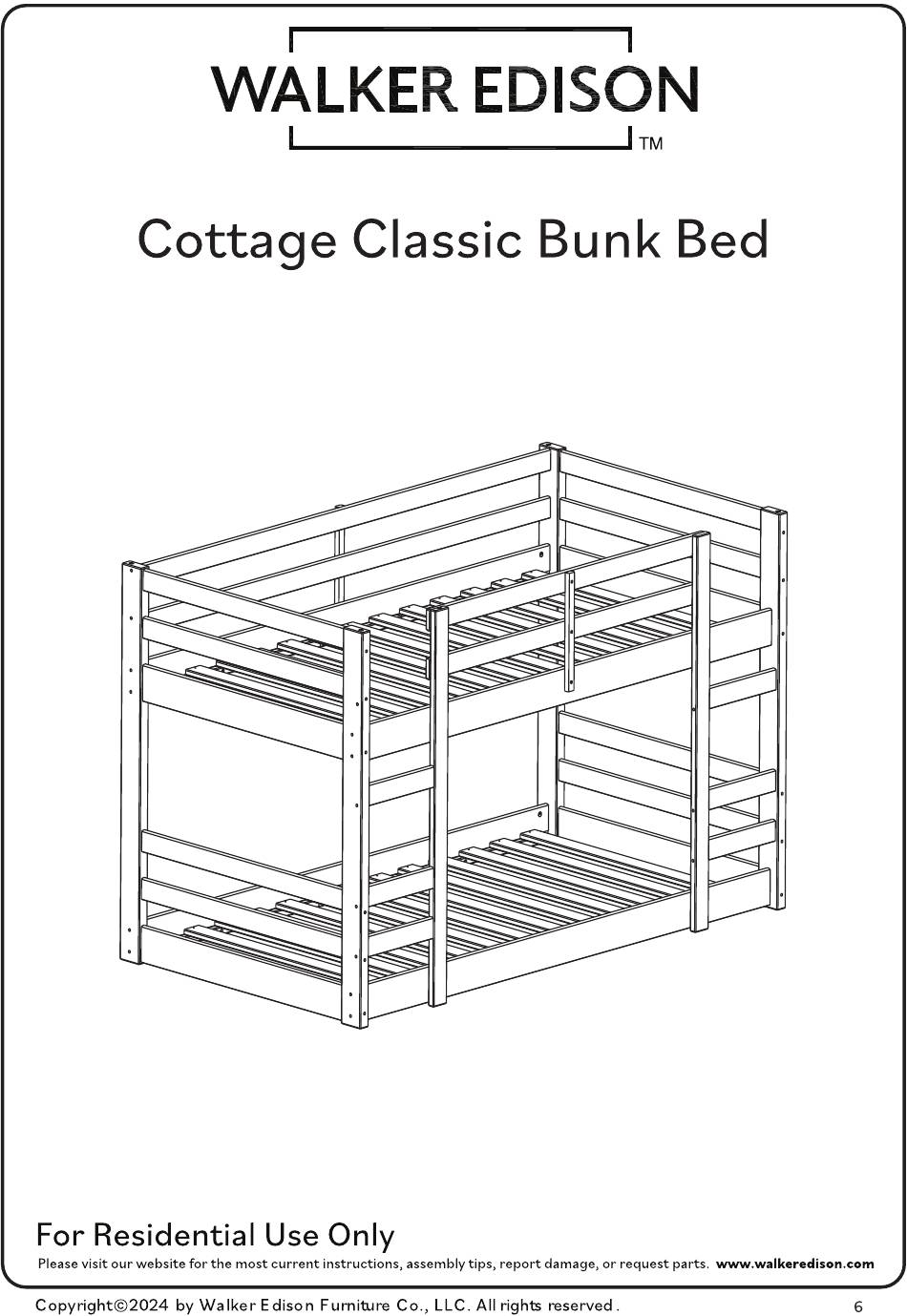

  • Page 1 SKU# BWJRTOT LOT: AAYYWW-XXX Revised 01/2025-V...
  • Page 2 Time to get started Set up a clean and soft workplace to avoid damage during assembly. You can use the box and internal protections as cover. It also helps to double-check if you have got all the pieces and parts before diving in assembly.
  • Page 3 Instruction Manual Follow the information on the warning labels found on the bunk bed and on the packaging. Do not remove the warning label from the bed. Use only a mattress with the dimensions 74 - 75 in. L x 37½ - 38½ in. W x 7 in. H on the upper bunk.
  • Page 4 BWJRTOTES LOT: 000/2024 Distribution By: Date: 08/2024 Walker Edison Furnitur e Company Rev. 08/2024-V1 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / confor m e au CANFER TSCA Title VI complian t / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
  • Page 5 Hardware List Part Size Name Quantity Wooden dowel Bolt Bolt Bolt Bolt 4x30mm Screw Hex Key 4.0mm 15x100mm Wooden dowel Wooden dowel x ” Bolt Barrel Nut 8x35mm Wooden dowel The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 6 Step 1 Let’s start! Insert ooden dowels (A) into Front side rail (39) (41), side rail (44), into Headboard (10), Headboard (13), Headboard (With Tag) (14) and Step (15).
  • Page 7 Step 2 To assemble the headboard, secure (1) in the eadboard (10), eadboard (13) and eadboard (With Tag) (14) using Screw (H) and Hex Key (L). Repeat to secure (3). Dica To keep your product looking its best andscratch-free, try assembling it on a soft surface like carpet or a blanket.
  • Page 8 Step 3 ecure (2) in the eadboard (10) and eadboard (13) using Screw (H) and Hex Key (L). Repeat to secure (4).
  • Page 9 Step 4 Secure Back side rail (41) to (2) and ront side rail (44) to (4) using Screw (O), Barrel nut (P) and Hex Key (L). In this step, please do not tighten the screw all the way.
  • Page 10 Step 5 Repeat the last step Headboard (With Tag). In this step, please do not tighten the screw all the way.
  • Page 11 Step 6 Secure Back side rail (41) to (1) and (2) and ront side rail (39) to (2) and (4) using Screw (O), Barrel nut (P) and Hex Key (L). In this step, please do not tighten the screw all the way.
  • Page 12 Step 7 Secure Back Guard Rail (18) to using Screw (G) and Hex Key (L). In this step, please tighten the screw all the way.
  • Page 13 Step 8 Insert ooden dowels (Q) into Front side rail (39), (41) and side rail (44). secure the Step (15) to (4) using Screw (G) and Hex Key (L).
  • Page 14 Step 9 Secure Ladder Left Side (11) and Ladder Right Side (12) to Step (15) using Screw (I) and Hex Key (L).
  • Page 15 Step 10 Secure Ladder eft ide (11) and Ladder ight de (12) to Front ide ail (39) and Bottom ide ail (44) using Screw (F) and Hex Key (L).
  • Page 16 Step 11 Secure Front uard ail (16) to Ladder ide (11) and Right adder (12) using Screw (F) and Hex Key (L).
  • Page 17 Step 12 Secure Support (5) Back uard ail (18) and Back ide ail (41) using Screw ( J). Pay attention to the dimensions Repeat to secure the Front uard ail (16) to ide ail (39) using Screw ( J).
  • Page 18 Step 13 Place Slat set (23) as shown in the diagram. In this step, distribute slat set (23) using the applied dowels as INSTALL SLAT KIT WITH guides. SPACER TAPE FACING...
  • Page 19 Step 14 Secure Slat Set (23) using Screws ( J) and a phillips head screwdriver. Presure can be applied to cross beams (39, 41 2" and 44) to ensure that (23) fit evenly between INSTALL SLAT WITH SPACER TAPE ON FACING UP.
  • Page 20 You did it! Enjoy your new Bunk Bed! 200 lbs 90 kg 200 lbs 90 kg Congratulations on your new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 23 SKU# BWJRTOT Pour usage résidentiel seulement Visite notre site Web pour obtenir les instructions les plus récentes, des conseils d'assemblage, signaler des dommages ou commander des pièces. www.walkeredison.com Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Revised 0 /202 -V...
  • Page 24 électriques, règle-les sur le mode le plus lent. Fais attention à toi ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison. Utilice las herramientas eléctricas con cuidado.
  • Page 25 L'utilisation de matelas gonables ou d'eau est interdite. Des pièces de rechange, y compris les barres de protection supplémentaires, peuvent être obtenues auprès de n'importe quel revendeur Walker Edison Furniture Company ou en nous contactant en ligne sur le site www.walkeredison.com.
  • Page 26 BWJRTOT LOT: 000/2024 Distribution By: Date: 08/2024 Walker Edison Furniture Company Rev. 08/2024-V1 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
  • Page 27 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville en bois 10 4 x 0mm Espiga de madera Tornillo Tornillo 7 12 x 0mm Tornillo 7 10 x 0mm Tornillo 4x30mm Tornillo Clé hexagonale 4.0mm Llave hexagonal Cheville en bois...
  • Page 28 Étape / Paso 1 (FR) Commençons ! Insérez les hevilles (A) dans le (39), (41), (44), dans la (10), (13), (avec étiquette) (14) et la marche (15). (ESP) ¡Comencemos! Inserte las (A) en (39), (41), (44), (10), (13), (con etiqueta) (14) y Escalón (15).
  • Page 29 Étape / Paso 2 (FR) Assemblage de la tête de lit. Fixez le (1) dans la (10), (13) et la (avec étiquette) (14) à l'aide de la s (H) et de la clé hexagonale (L). Répétez l'opération pour fixer le (3).
  • Page 30 Étape / Paso 3 (FR) Assemblage de la tête de lit. Fixez le (2) dans l (10) et la (13), à l'aide de la is (H) et de la clé hexagonale (L). Répétez l'opération pour fixer le (4). (ESP) Montaje de la cabecera. Fije el (2) en el avesaño (10) y ravesaño...
  • Page 31 Étape / Paso 4 (FR) Fixez le arrière (41) au (2) et (44) au (4) à l'aide de la is (O), de l'écrou cylindrique (P) et de la clé hexagonale (L). (ESP) Fije el l trasero (41) al (2) y el (44) al usando el ornillo (O), la tuerca cilíndrica (P) y la llave hexagonal (L).
  • Page 32 Étape / Paso 6 (FR) Fixez le arrière (41) au (1) et (39) au (2) et à l'aide de la (O), de l'écrou cylindrique (P) et de la clé hexagonale (L). (ESP) Fije el (41) al (1) y (2) y el (39) al (4) usando el ornillo (O), la tuerca cilíndrica (P) y la llave hexagonal (L).
  • Page 33 Étape / Paso 8 (FR) Insérez les hevilles en bois (Q) dans les (39), (41) et du (44). Après avoir fixé la marche (15) au (3) et (4) à l'aide de la is (G) et de la clé hexagonale (L). (ESP) Inserte las (Q) en...
  • Page 34 Étape / Paso 10 (FR) Fixez l (11) et l' (12) au avant supérieur (39) et au avant inférieur (44) à l'aide de la vis (F) et de la clé hexagonale (L). (ESP) Fije ado izquierdo (11) y l ado derecho (12) al delantero superior (39) y al delantero inferior (44) usando el tornillo (F) y la llave hexagonal (L).
  • Page 35 Étape / Paso 12 (FR) Fixez-le au upport (5), au arde-corps arrière (18) et au arrière (41) à l'aide de la s ( J). Respectez les dimensions indiquées ! Répétez l'opération pour fixer le arde-corps avant (16) et le (39) à l'aide de la s ( J).
  • Page 36 Étape / Paso 14 (FR) Installez le kit de lattes (23) sur la barrière de lit avec les vis ( J). Le ruban d'espacement doit être orientévers le haut. Une pression peut être appliquée sur les (39, 41 et 44) pour garantirque les (23) s'insèrent uniformément entre les traverses.
  • Page 37 Tu as réussi ! Profite de ton nouveau lit superposé ! ¡Lo ha conseguido! ¡Disfrute de su nueva litera! 200 lbs 90 kg 200 lbs 90 kg Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles!
  • Page 38 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
