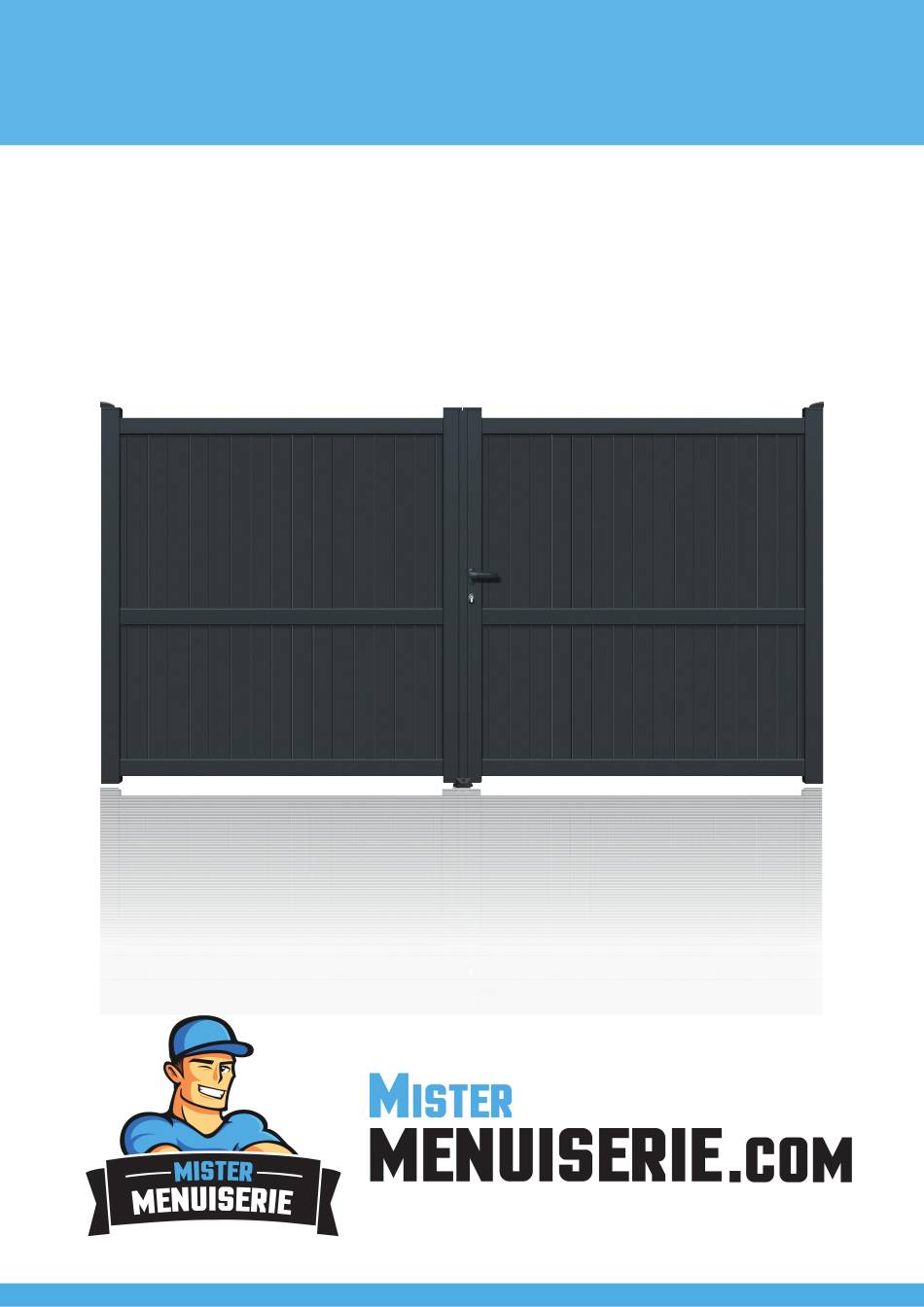

- Page 1 GUIDE DE POSE • PORTAIL 2 VANTAUX...
- Page 2 GUIDE DE POSE • PORTAIL 2 VANTAUX • Pour installer votre portail vous avez besoin des outils suivants ... • ... et de ces accessoires. NOTE: Nous conseillons que l'espace pour l'emplacement du portail soit plus grand que le portail de 44mm.
- Page 3 GUIDE DE POSE • PORTAIL 2 VANTAUX • Contrôler l'aplomb des piliers. • Commencer par positionner le gond du bas par rapport au pilier. • Positionner le gond à l'aide d'une cale d'environ 2 mm. • Puis repérer l'emplacement du gond.
- Page 4 GUIDE DE POSE • PORTAIL 2 VANTAUX • Positionner le vantail dans l'axe du gond inférieur. • A l'aide d'une cale d'environ 22mm (minimum), maintenir un écartement identique en haut et en bas du vantail par rapport au pilier. • Poser sur 2 cales biseautées pour le réglage de niveau du vantail.
- Page 5 GUIDE DE POSE • PORTAIL 2 VANTAUX • Si nécessaire, ajuster. • Après avoir confirmé le niveau, serrer. • Et terminer de serrer les gonds. • Inserer le carré dans la poignée. • Visser les 2 poignées. • Emboîter le cache poignée.
- Page 6 GUIDE DE POSE • PORTAIL 2 VANTAUX • A l'aide des cales biseautées corriger l'alignement des vantaux. • Ajuster si nécessaire. • S'assurer que l'écartement des 2 vantaux est identique de haut en bas (8mm). • Terminer de visser les gonds.
- Page 7 GUIDE DE POSE • PORTAIL 2 VANTAUX • Marquer, cheviller et visser. • Régler la butée arrière du sabot. • Déterminer l'emplacement des butées de réception pour une ouverture maxi à votre convenance. • Les butées sont scellées. • Vérifier le fonctionnement de la fermeture et ouverture...
- Page 8 GUIDE DE POSE • PORTAIL 2 VANTAUX ENTRETIEN • L’entretien du portail doit être fait régulièrement avec de l'eau claire. • ATTENTION! ne pas employer de produit abrasif. Merci...
