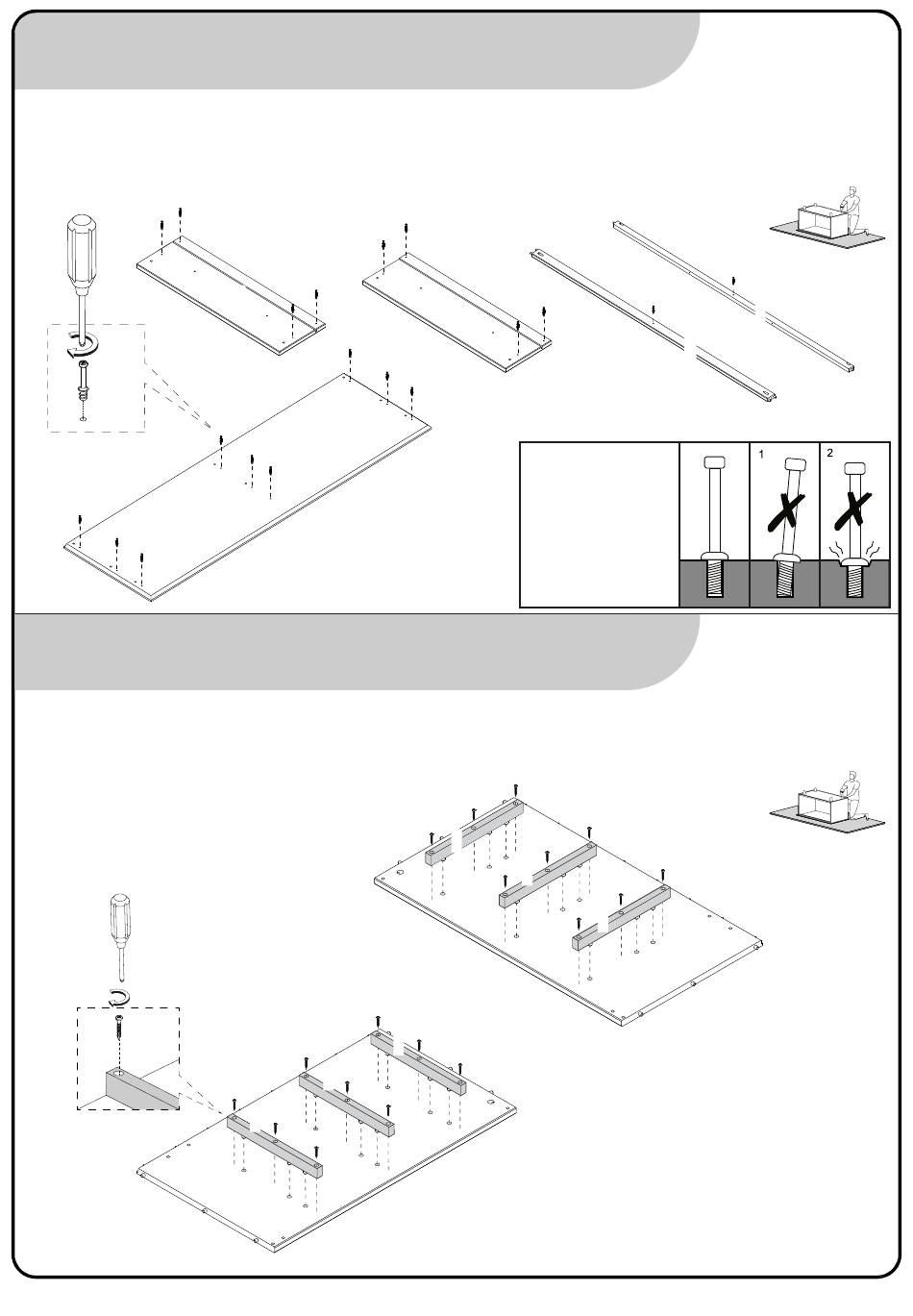

Étape / Paso 3
(FR)
Fixez le Goujoun de Assemblage (Q) dans le Panneau Supérieur (1), Traverse Avant Inférieur (5), Traverse Avant Supérieur (7),
Façade du Tiroir Supérieure (12) et la Façade du Tiroir (13) à l'aide d'un tournevis Phillips.
(ES)
Coloque el Conector (Q) en el Panel Superior (1), Travesaño Frontal Inferior (5), Travesaño Frontal Superior (7), Frente del Cajón
Superior (12) y el Frente del Cajón (13) con un destornillador Phillips.
Q
Q
13
Q
Q
Q
1
Q
Q
Étape / Paso 4
(FR)
Fixez le Grand Glissière (6) au Panneau Gauche (2) et au Panneau Droit (3) à l'aide de la Vis (C) et d'un tournevis Phillips.
(ES)
Fije la Corredera Grande (6) al Panel Izquierdo (2) y al Panel Derecho (3) usando Tornillo (C) y un destornillador Phillips.
C
C
Q
Q
X 4
Q
Q
Q
Q
Q
Q
Q
TOP
C
6
C
C
6
C
C
6
C
3
X 2
Q
Q
12
1 - Ensure cam bolt is
installed straight and not
at an angle.
2 - Tighten cam bolt
until shoulder on cam
bolt is flush.
Do not over- tigh- ten.
C
C
C
C
6
C
C
6
C
TOP
C
C
Q
Q
7
5
C
C
6
2
41
