Exigences
■ Le courant est coupé à la machine.
■ La machine est froide. Ne pas inspecter un échangeur de chaleur chaud.
■ Un assistant pour aider à l'inspection
■ Appareils de levage
■ Lampe d'atelier ou lampe de poche
■ Miroir d'inspection
Procédure d'accès
Suivre la procédure ci-dessous pour accéder à l'échangeur de chaleur.

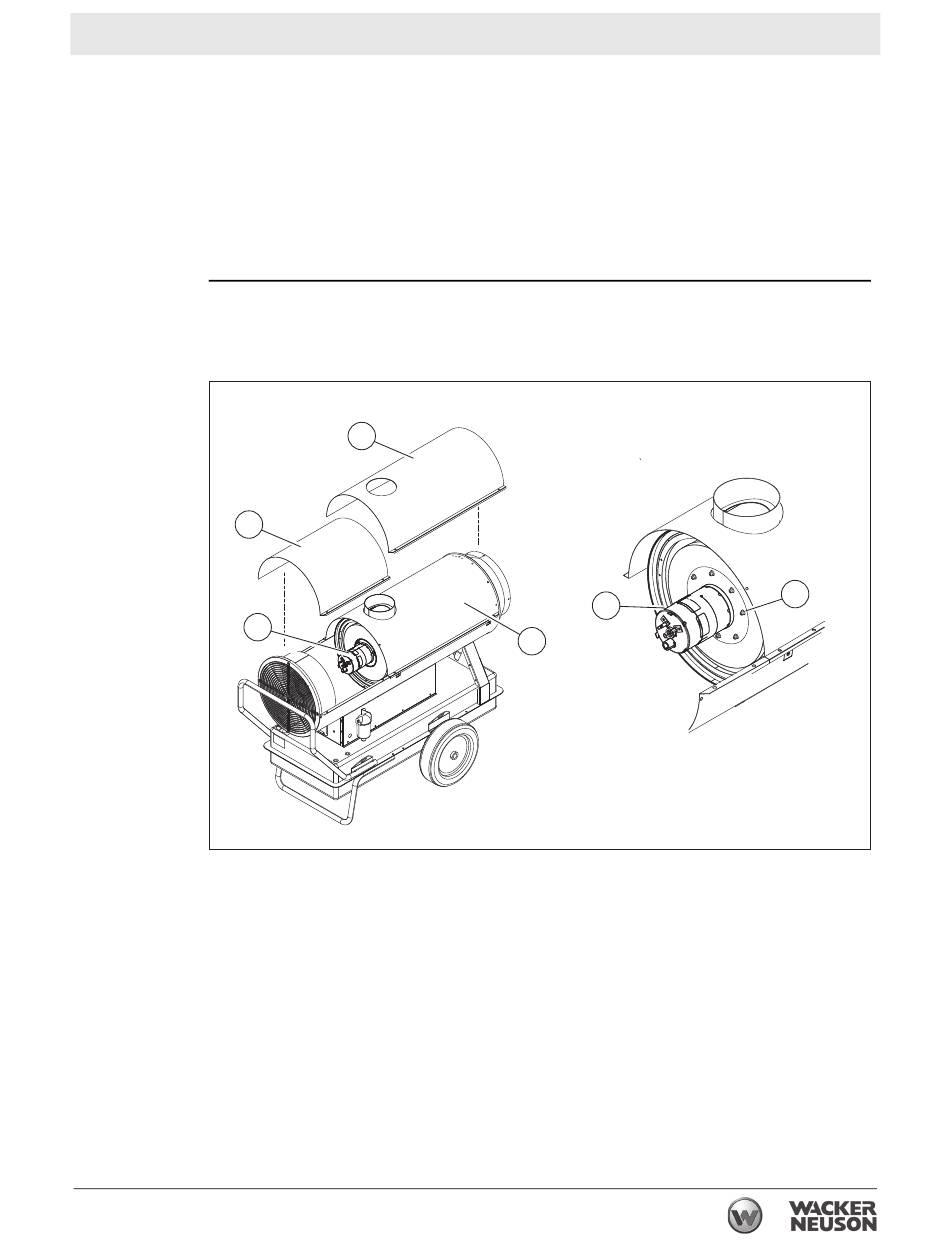

1. Retirer le panneau d'accès (a).
a
c
2. Retirer le couvercle (d). (Voir la rubrique Nettoyage du caisson interne).
3. Retirer les deux vis (b) fixant l'assemblage du tube du brûleur (c) et retirer cet
assemblage de l'échangeur de chaleur.
4. Retirer les boulons qui fixent l'échangeur de chaleur (e) au caisson inférieur.
5. Soulever l'échangeur de chaleur et sortir pour effectuer l'inspection visuelle
selon l'une ou l'autre des méthodes suivantes;
■ Utiliser des bandes qui ne marquent pas et des appareils de levage approuvés
pour retirer l'échangeur de chaleur par appareil de levage
■ l'échangeur de chaleur peut être soulevé sans danger et sorti à la main par
quatre personnes qui respectent des pratiques et techniques de levage
Cette procédure continue sur la page suivante.
