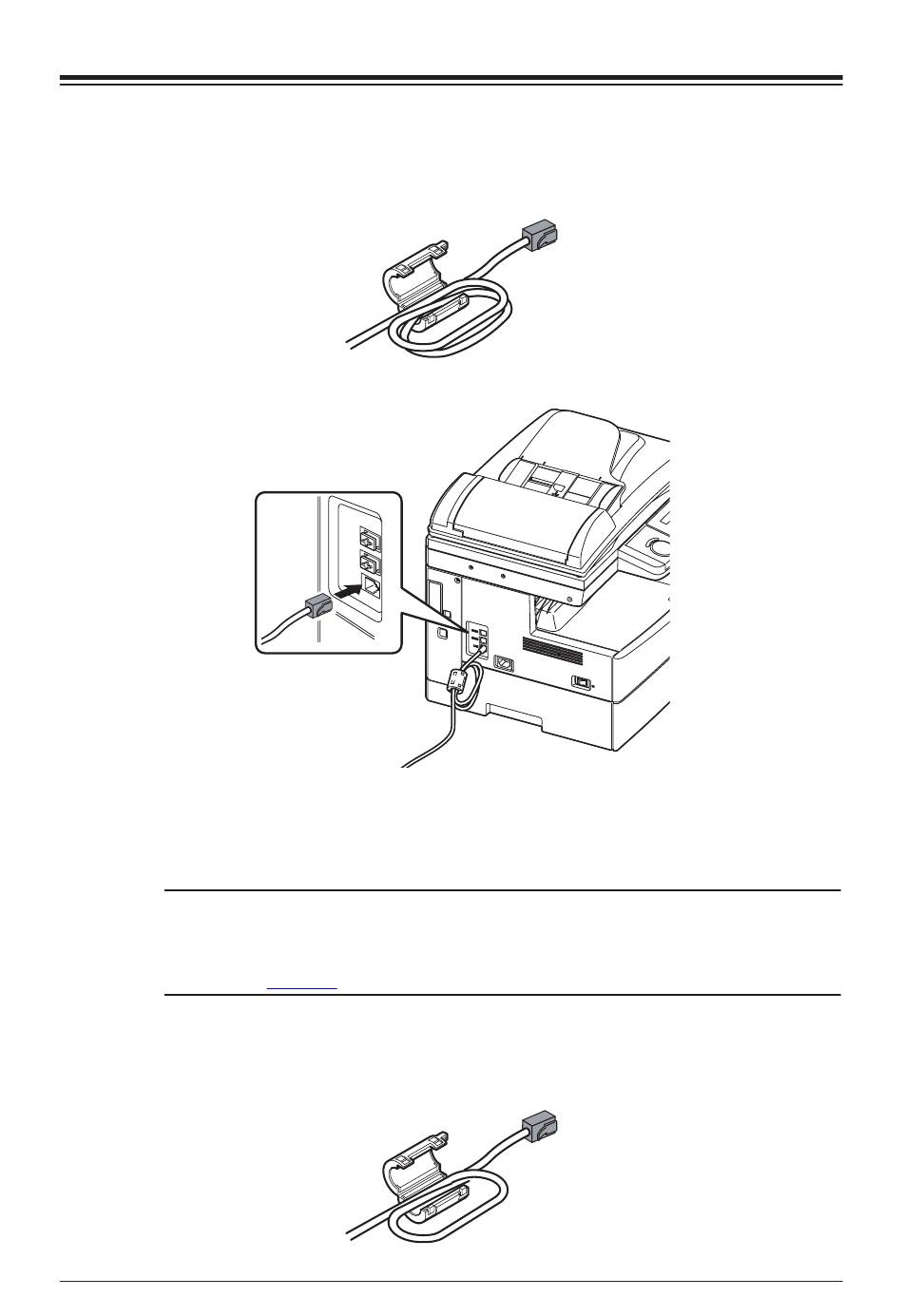

Etape 6 : Connecter les câbles
Connectez le câble de ligne téléphonique
1
Faites une boucle avec le câble de la ligne téléphonique et fixez le noyau
en ferrite comme illustré. La boucle de câble de ligne téléphonique doit
être près du connecteur du câble.
2
Branchez le câble de ligne téléphonique dans la prise LINE.
3
Branchez l'autre extrémité du câble de ligne téléphonique à la prise murale
de téléphone.
Connectez le câble LAN
NOTE: • Le câble LAN n'est pas fournit avec la machine.
1
Préparez un câble LAN 10BASE-T ou 100BASE-Tx (Catégorie 5).
2
Faites une boucle avec le câble LAN et fixez le noyau en ferrite comme
illustré. La boucle de câble LAN doit être près du connecteur du câble.
P H O
N E 1
P H O
N E 2
L I N
E
• Si vous n'installez pas la machine sur un réseau, veuillez passer
directement à la section "Connectez le cordon d'alimentation"
page
10.
Manuel d'installation
