3. INSTALLATION

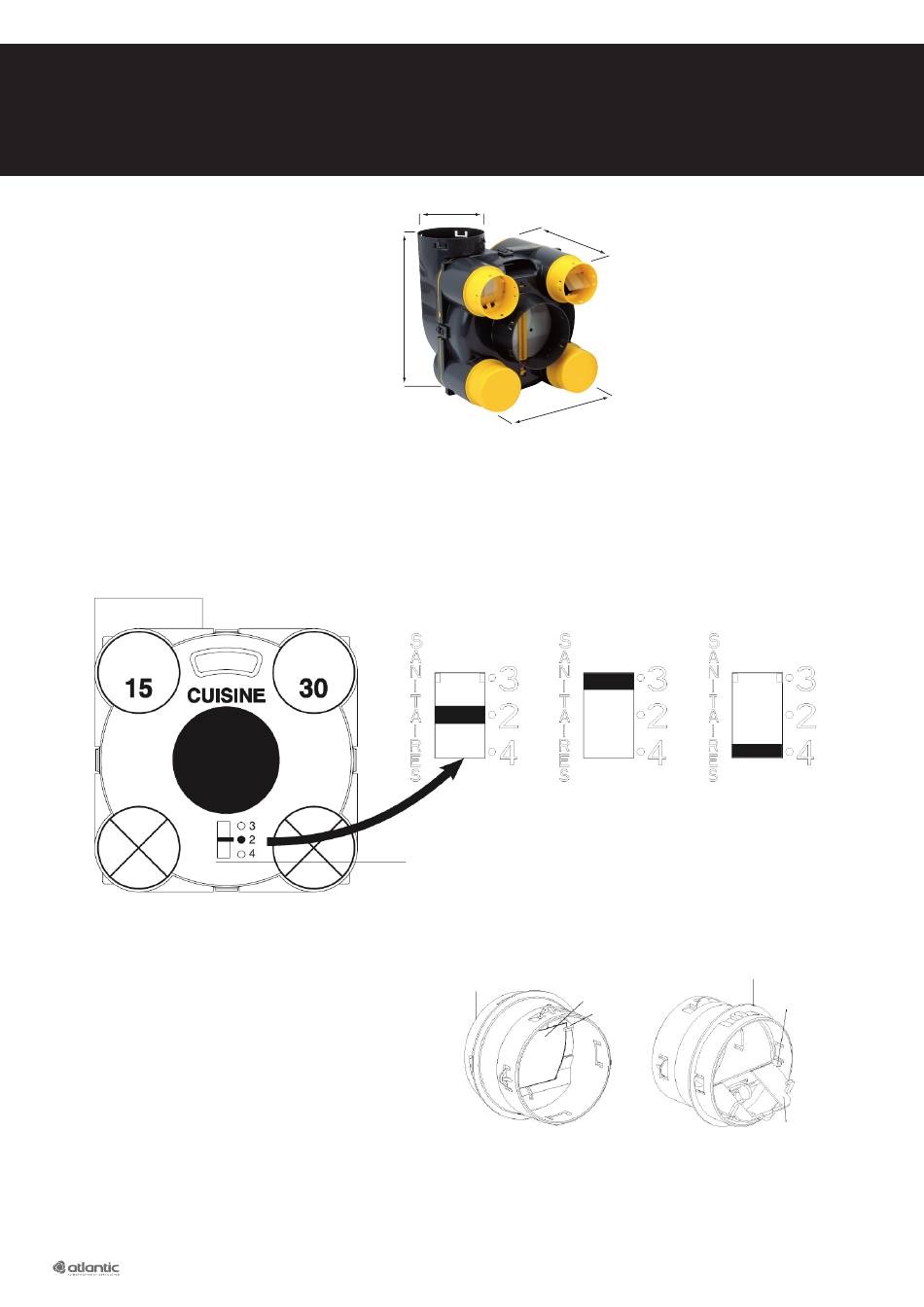

3.1. Configurations d'installation

Configuration d'origine :
(appareil livré dans cette configuration)
Réglage du débit des sanitaires :
Au moment de l'installation, pour la position
15 m³/h, vérifier que la lame en terphane est
bien placée derrière les butées.
Pour modifier un piquage 15 m³/h en
30 m³/h, il faut décliper le haut du volet
central du piquage et le ramener
délicatement vers l'arrière jusqu'à ce qu'il se
bloque derrière les taquets latéraux.
4
Ø 125
303
Réglage du curseur cuisine en fonction du nombre de
2 sanitaires
Curseur cuisine
Côté caisson
Position 15 m³/h
260
268
sanitaires
3 sanitaires 4 sanitaires
Côté caisson
Terphane
Butée
Position 30 m³/h
Taquet
Volet
