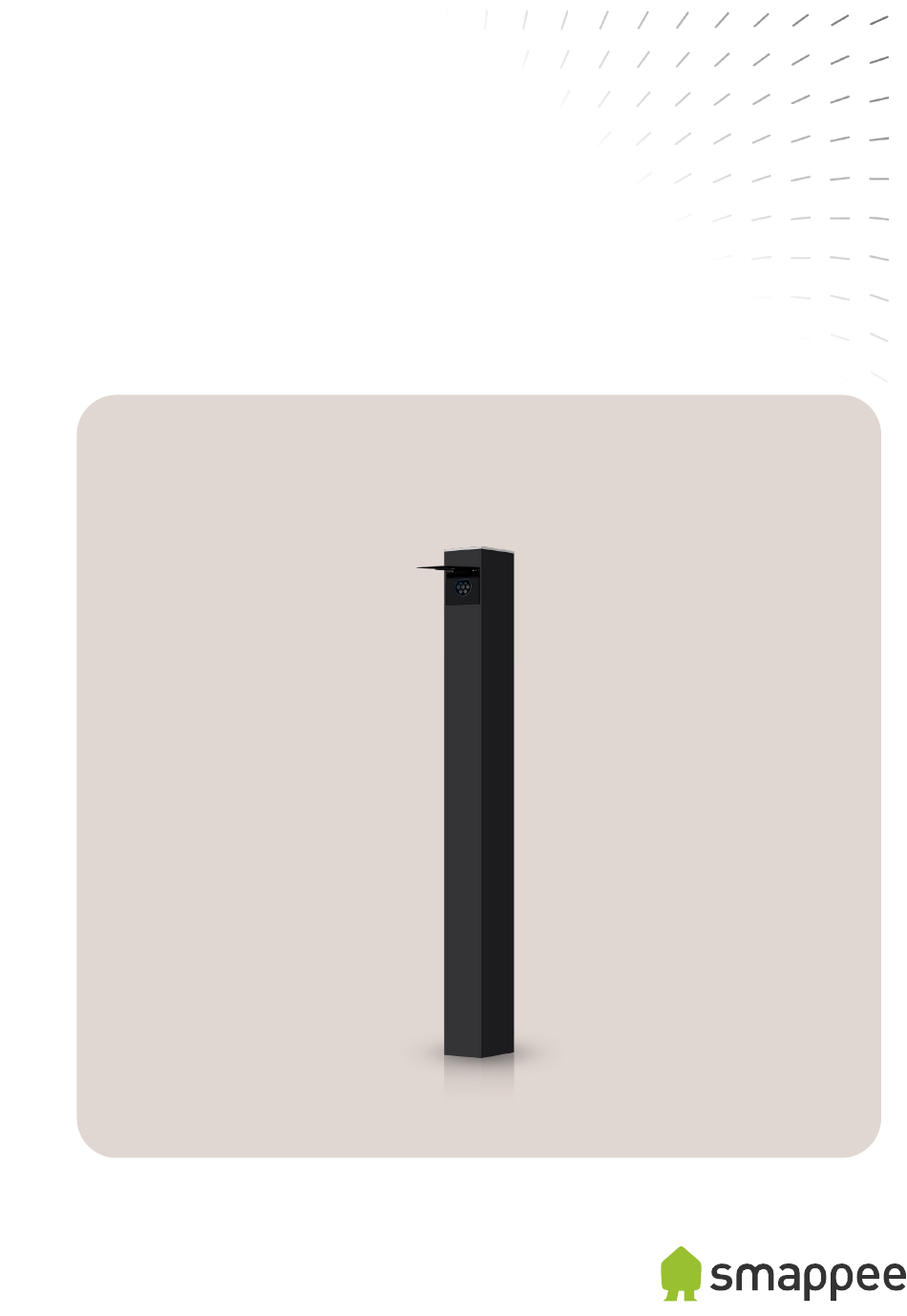

- Page 1 Smappee EV One Business Manuel d'installation Français – 3.01 – Février 2025...
- Page 2 étaient exactes et complètes au moment de la publication. En raison des améliorations apportées en permanence aux produits, ces informations sont susceptibles d'être modifiées à tout moment sans préavis. Pour obtenir les informations les plus récentes, consultez notre documentation en ligne : smappee.com/downloads...
- Page 3 Table des matières Introduction............................4 Consignes de sécurité ........................5 Aperçu de l'EV One Business ......................7 Préparation de l’installation ......................14 Installation et activation ......................... 21 Annexes ..............................32 EV One Business – Manuel d'installation – Français...
- Page 4 Nous vous remercions d'avoir acheté cette borne de recharge EV One, la borne de recharge pour véhicules électriques la plus intelligente. Ce manuel d'installation vous explique comment installer l'EV One Business. Nous vous recommandons de lire attentivement le contenu de ce manuel, afin de garantir une installation sûre et appropriée et d'activer toutes les fonctions avancées de ce produit.
- Page 5 N’exposez pas la borne de recharge à la chaleur, aux flammes ou à un froid extrême. • Ne tentez pas d’ouvrir, de réparer ou d’entretenir des pièces du produit. Contactez Smappee ou votre partenaire de maintenance pour plus d’informations. •...
- Page 6 à la borne de recharge suite à son transport dans un emballage non standard autre que l’emballage d’origine. Stockez la borne de recharge dans un environnement sec, en respectant la plage de • températures indiquée dans les spécifications techniques. EV One Business – Manuel d'installation – Français...
- Page 7 Description EVOB-332-B-E-B 5425036934061 EV One Business triphasé 22 kW Accessoires (non inclus) Art. No. Description PLAQUE-DE-SOL- 5425036934719 Plaque de sol pour EV One ou Pay Station TUBE120 120 mm x 120 mm EV One Business – Manuel d'installation – Français...
- Page 8 Image 1 : Contenu de l'emballage avec le chargeur Quantité Description EV One Business avec composants d'ancrage Porte Vis de porte Ecrous pour l'ancrage Guide d'installation rapide Guide "Quick starter", comprenant la carte Smart Charge et l'étiquette de code EV One Business – Manuel d'installation – Français...
- Page 9 3.4 Étiquette d'identification de l'EV One Emplacement de l'étiquette d'identification de l'EV One L'étiquette d'identification de votre borne de recharge se situe à l'arrière de la porte. Image 3 : Emplacement de l'étiquette d'identification EV One Business – Manuel d'installation – Français...
- Page 10 Température de fonctionnement Date de fabrication QR Code à scanner lors de la configuration de la borne de recharge Indice de protection contre la pénétration Symbole d'élimination des déchets Numéro de série EV One Business – Manuel d'installation – Français...
- Page 11 ) d'un 32 A circuit 1 Attention : tous les véhicules électriques ne sont pas compatibles avec le système informatique. Pour une charge de 3×230V, un transformateur de tension peut être nécessaire. EV One Business – Manuel d'installation – Français...
- Page 12 Température de stockage - 25 °C à 60 °C Humidité relative 0 % à 95 %, sans condensation Altitude d’installation maximale 0 à 2 000 m Accès Lieux à accès restreint ou non restreint EV One Business – Manuel d'installation – Français...
- Page 13 Par conséquent, dans la mesure du possible, placez le produit dans un lieu abrité afin d’optimiser la durée de vie des matériaux. EV One Business – Manuel d'installation – Français...
- Page 14 REMARQUE Pour plus d'informations, consultez la Smappee Academy. La première étape consiste à préparer l’installation physique de l'EV One Business comme indiqué dans le présent chapitre. 4.1 Prérequis d’installation Pour obtenir les autorisations nécessaires, veuillez contacter l'autorité locale concernée. •...
- Page 15 • Câble réseau et connecteurs RJ45, de Cat 5 minimum en fonction de l'environnement, en cas d'utilisation d'une connexion internet câblée • Embouts de câble, en cas d'utilisation de câbles d'alimentation toronnés EV One Business – Manuel d'installation – Français...
- Page 16 Image 6 : Exemple d'une fondation solide (C), avec des câbles (D) dans un système de conduits flexibles (E) 3. Remplissez le trou de fondation avec du béton. Attendez que le béton ait séché avant de passer aux prochaines étapes. EV One Business – Manuel d'installation – Français...
- Page 17 Veillez à conserver les vis pour une fermeture ultérieure de l'EV One. Image 7 : Vue de face de l'EV One 3. Faites glisser le boîtier externe vers le haut, hors de la structure interne. EV One Business – Manuel d'installation – Français...
- Page 18 5. Retirez la partie supérieure de l'EV One et mettez-la de côté dans un endroit sûr. Il n'est pas nécessaire de débrancher des câbles ni de retirer des composants. En conséquence, l'EV One est prête pour les étapes suivantes. EV One Business – Manuel d'installation – Français...
- Page 19 3. Fixer les deux composants (2) à gauche et à droite de la structure interne (3). Il n'y a pas de composant gauche ou droite spécifié. En conséquence, l'ancrage est désormais prêt pour l'installation. EV One Business – Manuel d'installation – Français...
- Page 20 Utilisez deux niveaux pour ajuster facilement l'angle de l'ancrage. • • Utilisez du béton à prise très rapide pour conserver l'angle de l'ancrage. Attendez que le béton ait séché avant de passer aux prochaines étapes. EV One Business – Manuel d'installation – Français...
- Page 21 5 Installation et activation La procédure suivante décrit les étapes requises pour l’installation physique de l'EV One Business. ATTENTION L’installation doit être effectuée par un professionnel qualifié ayant consulté le présent manuel et travaillant en conformité avec les normes locales et nationales. Le non-respect de ces critères peut entraîner un risque de blessures graves ou exposer à...
- Page 22 Assembler l'ancrage de l'EV One (page 19) • Installer l'ancrage de l'EV One (page 20) Consignes Fixez la partie supérieure à la partie inférieure. Veillez à utiliser les attaches. Image 12 : Vue arrière de l'EV One EV One Business – Manuel d'installation – Français...
- Page 23 Faites passer le câble d'alimentation et le câble réseau par l'ouverture centrale de la plaque de sol. Mise en contexte Image 13 : Vue sur le guide d'installation rapide EV One Business – Manuel d'installation – Français...
- Page 24 Les écrous sont fournis avec l'EV One, voir Contenu de la boîte (page 8). Serrez les écrous à 5 Nm avec une prise de recharge de 8 mm. En conséquence, la structure est verrouillée à la plaque de sol. EV One Business – Manuel d'installation – Français...
- Page 25 Placez le conducteur bleu, le cas échéant, dans le point de connexion correspondant au neutre (N) du disjoncteur différentiel. REMARQUE Pour une installation 3 x 230 V avec transformateur, le fil neutre provient du transformateur. EV One Business – Manuel d'installation – Français...
- Page 26 Rotation de phase (page 32). 4. Assurez-vous que le disjoncteur différentiel est en position de marche. La position de marche est indiquée dans Image 15. L'EV One est alors presque prêt à être alimenté. EV One Business – Manuel d'installation – Français...
- Page 27 2. Coupez le câble réseau à la longueur nécessaire. 3. Fixez le connecteur RJ45 (non fourni). 4. Placez le connecteur dans le port RJ45 de la Smappee Connect. Image 17 : Vue sur le port RJ45 EV One Business – Manuel d'installation – Français...
- Page 28 2 x compteur MID L'écran s'allume 1 x Smappee Connect Bleu clignotant 1 fois par seconde Pour plus d'informations, référez-vous à l'annexe Explication du code couleur (page 34). 7. Coupez l'alimentation électrique de l'EV One. EV One Business – Manuel d'installation – Français...
- Page 29 1. Ouvrez l'application Smappee. Connectez-vous à la Smappee App avec votre compte d'utilisateur partenaire. 2. Pour l'installation du premier produit Smappee, allez dans Maison > + bouton > Je veux installer une borne de recharge Smappee. Pour l'ajout d'une EV One à un emplacement Smappee existant, allez dans Réglages, puis : Pour la première installation à...
- Page 30 3. Fixez la porte pour protéger la prise de recharge grâce aux vis fournies. Placez la porte en position horizontale pour faciliter l'accès aux vis. Vérifiez que la porte peut se déplacer sans frottement. Image 20 : Vue sur les vis de la porte EV One Business – Manuel d'installation – Français...
- Page 31 Image 21 : Vue de l'emplacement des étiquettes du QR Code Post-requis 1. Allez dans la Smappee App via Réglages > Bornes de recharge. 2. Sélectionnez l'EV One configurée et appuyez sur le bouton Autocollants QR inclus. EV One Business – Manuel d'installation – Français...
- Page 32 La plupart des véhicules hybrides n'utilisent que la phase 1 pour recharger. Lorsqu'il est connecté à une alimentation monophasée, le système de protection antisurcharge Smappee (Cascade) gère les sessions de recharge sur la phase L1 afin d'éviter que le disjoncteur saute.
- Page 33 Déclaration de conformité EV One Business – Manuel d'installation – Français...
- Page 34 Explication du code couleur Statut du Smappee Connect Ce statut est important lors de la configuration et de l'utilisation de la borne de recharge. Image 22 : Position de la LED sur la Smappee Connect Couleur Statut Signification Plus d'informations Bleu continu Démarrage...
- Page 35 Statut de la borne de recharge Ce statut est important lors de l'utilisation de la borne de recharge. Image 23 : Position du lecteur RFID avec LED sur l'EV One EV One Business – Manuel d'installation – Français...
- Page 36 Vert continu Le VE est chargé Débranchez le câble de chargement et replacez-le en toute sécurité dans son rangement. EV One Business – Manuel d'installation – Français...
- Page 37 Le nettoyage est facultatif et n'affecte pas le fonctionnement de la borne de charge. Pour des raisons esthétiques, vous pouvez essuyer l'appareil avec un chiffon sec et propre. N'utilisez pas de jets d'eau, de solvants ou de matériaux abrasifs. EV One Business – Manuel d'installation – Français...
